6

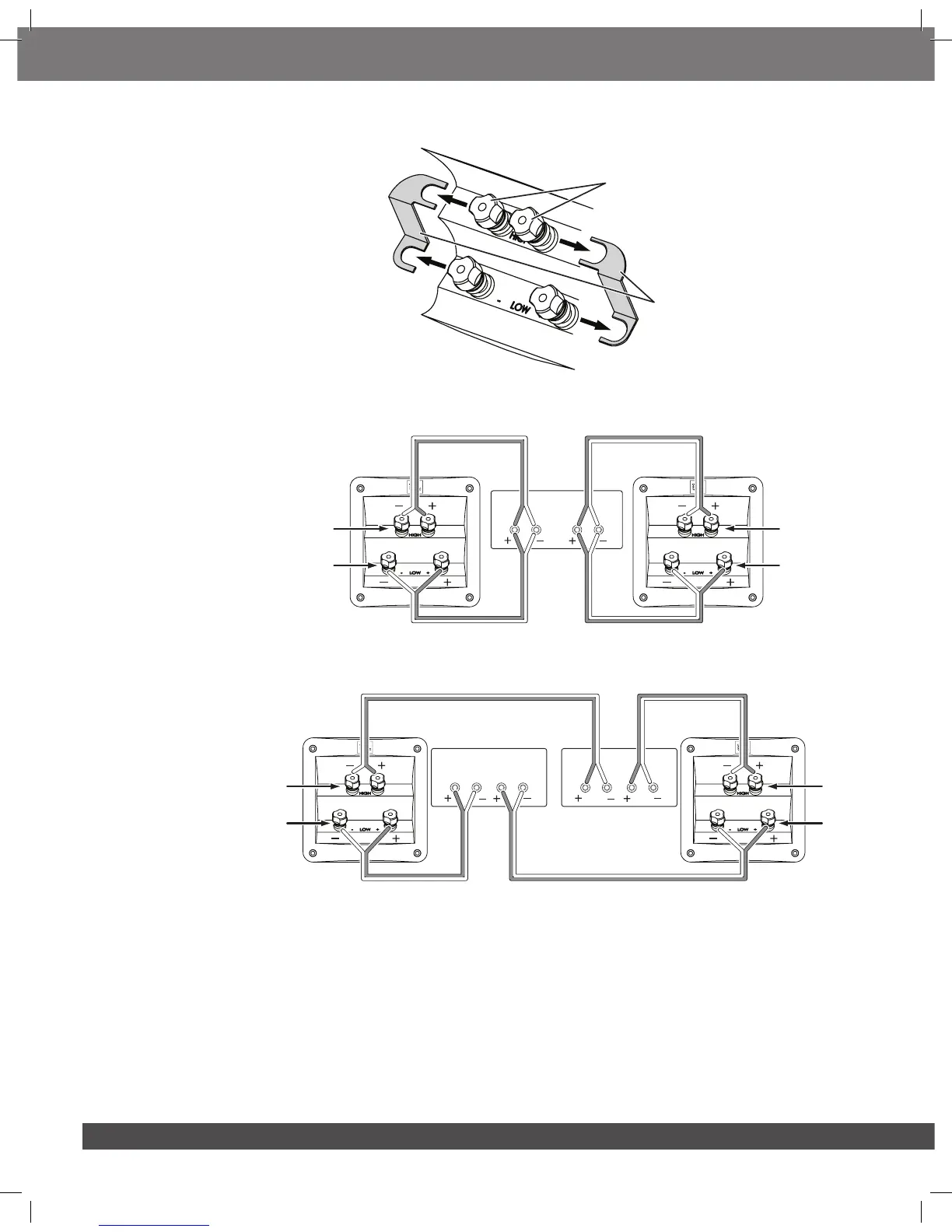

要双线连接 S3900，请先按照图示拆掉连接器跳片。
A. 拧开所有四
个螺帽
B. 拆掉跳片
如果双线分音单个立体声功率放大器，根据下图所示连接扬声器。
HF/UHF 连接
放大器
右通
道
左通
道
HF/UHF 连接
LF 连接
LF 连接
右扬声器
左扬声器
如果双线放大或双线分音两个立体声功率放大器，根据下图所示连接扬声器。
HF/UHF 连接
扬声器 1
扬声器 2
右通
道
右通
道
左通
道
左通
道
HF/UHF 连接
LF 连接
LF 连接
右扬声器
左扬声器
无论何种情况，根据第 4 页上的
基本单线连接 说明连接不同类型的接头。
注意：有关各种扬声器连接线和连接选择的更多信息，请联系您所在地区的 JBL 经销商。
