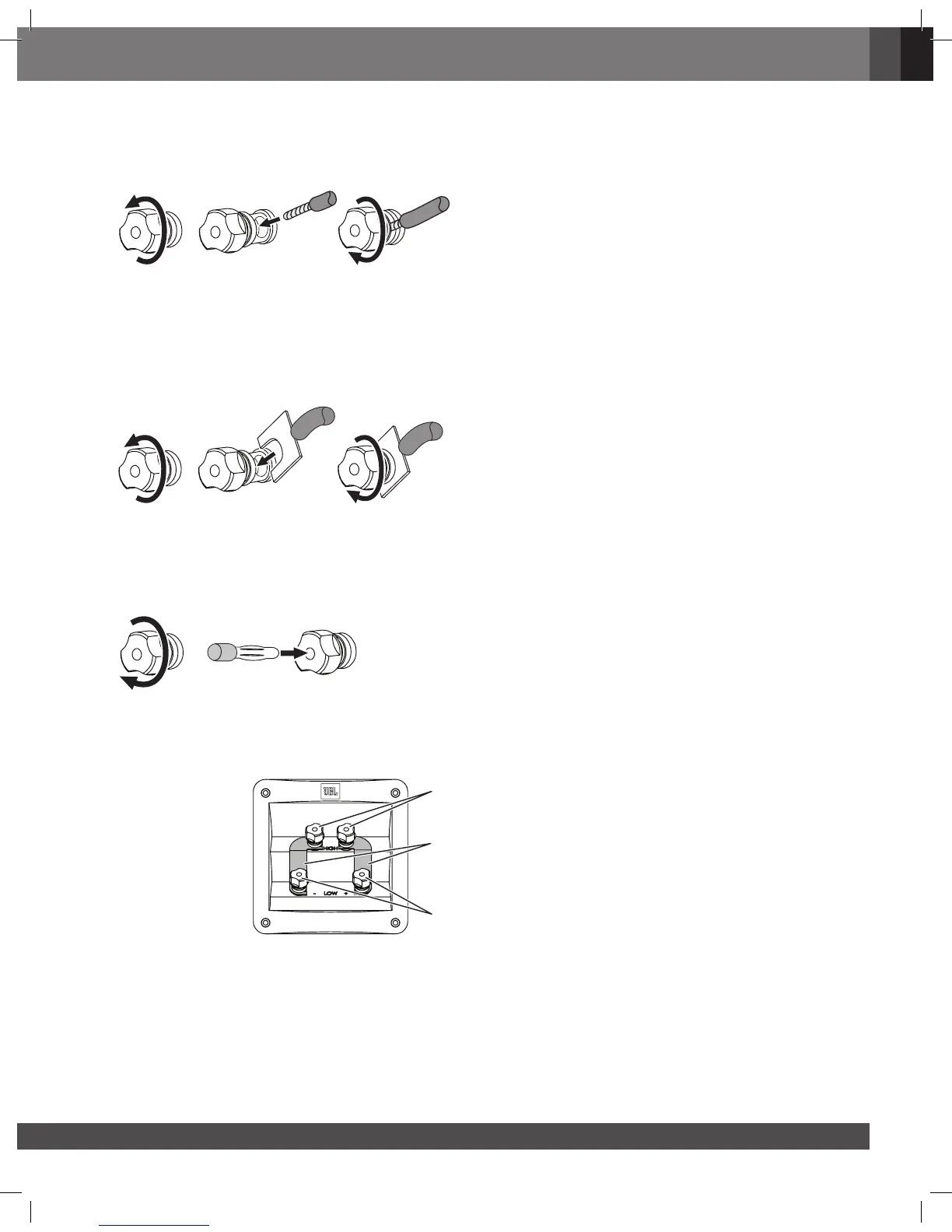

А. Открутите
колпачок.
Б. Вставьте неизолированный
провод или штыревой
соединитель в отверстие клеммы.
В. Закрутите колпачок,
чтобы зажать провод.
Убедитесь в том, что положительные («+») и отрицательные («-») провода или штырьки не соприкасаются друг с другом
или другими разъемами. В противном случае возникает риск короткого замыкания, которое может привести к повреждению
ресивера или усилителя.
А. Открутите
колпачок.
В. Закрутите колпачок,
чтобы зажать соединитель
с плоской вилкой.
Б. Наденьте соединитель
с плоской вилкой на
клемму.
Убедитесь в том, что выступы «+» и «-» соединителей не соприкасаются друг с другом или другими разъемами.
В противном случае возникает риск короткого замыкания, которое может привести к повреждению ресивера или усилителя.
А. Закрутите колпачок. Б. Вставьте соединитель.
Панель подключений модели S3900 оснащена двумя парами входных разъемов, которые соединены перемычками. Верхняя пара
предназначена для высокочастотных и сверхвысокочастотных динамиков, а нижняя — для низкочастотных.
Разъемы
ВЧ- и СВЧ-динамиков
Разъемы
НЧ-динамиков
Перемычки
Такой способ подключения позволяет использовать динамики с одним стереоусилителем мощности или двумя (в этом случае
происходит двухполосное усиление). Двухпроводное подключение и двухполосное усиление позволяют добиться более
качественного звучания, а также предоставляют больше свободы при выборе усилителей, чем однопроводное подключение.
ПРИМЕЧАНИЕ. Диаметр отверстия клеммы
составляет 5 мм. Используйте акустический
кабель или соединители, внешний диаметр
которых менее 5 мм.
ПРИМЕЧАНИЕ. Диаметр клеммы составляет
8 мм. Используйте соединитель с плоской вилкой,
внутренний диаметр которой более 8 мм.
