6

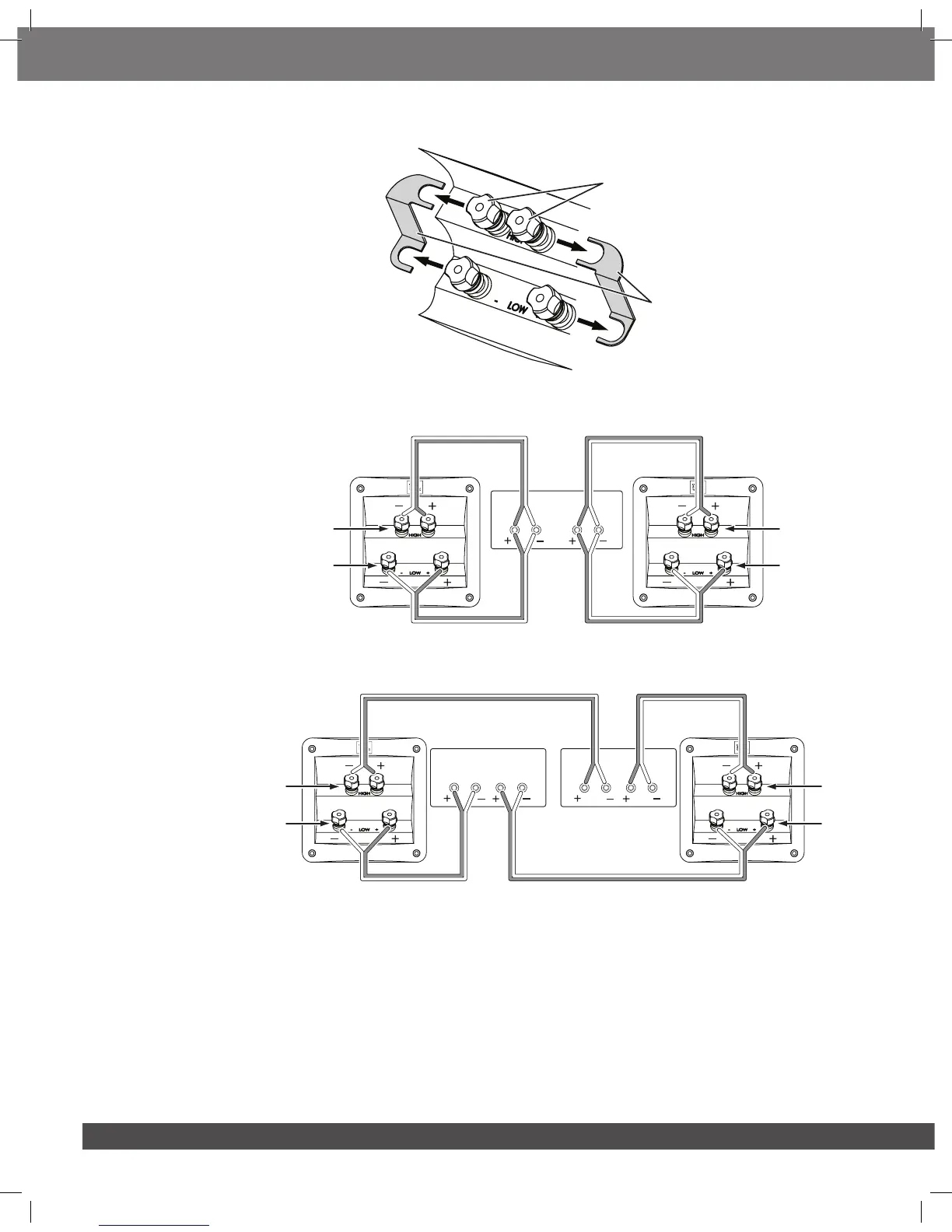

Чтобы выполнить двухпроводное подключение модели S3900, сначала снимите перемычки, как показано на рисунке.
А. Открутите все
четыре колпачка.
Б. Снимите
перемычки.
Схема двухпроводного подключения динамиков к одному стереоусилителю приведена на рисунке ниже.
Подключение
ВЧ- и СВЧ-
динамиков
Усилитель
Правый
кан.
Левый
кан.
Подключение
ВЧ- и СВЧ-
динамиков
Подключение
НЧ-динамиков
Подключение
НЧ-динамиков
Правый
динамик
Левый
динамик
Схема двухпроводного подключения динамиков к двум стереоусилителям приведена на рисунке ниже.
Подключение
ВЧ- и СВЧ-
динамиков
Усилитель 1
Усилитель 2
Правый
кан.
Правый
кан.
Левый
кан.
Левый
кан.
Подключение
ВЧ- и СВЧ-
динамиков
Подключение
НЧ-динамиков
Подключение
НЧ-динамиков
Правый
динамик
Левый
динамик
При любом из этих вариантов подключения следуйте инструкциям, касающимся типов соединителей, в разделе «Основное однопроводное
подключение» на стр. 4.
 Дополнительную информацию о различных акустических кабелях и вариантах подключения можно получить у местного
дилера JBL.
