CONEXIÓN BICABLE STUDIO 190/STUDIO 180
Los ensamblajes de conexión para Studio 190 y Studio 180 tienen dos conjuntos de terminales de entrada que están
conectados por barras de metal de puente. El conjunto superior de terminales es para el rango medio / tweeter, y el
conjunto inferior de terminales es para el woofer (s). Este arreglo le permite bicablear los altavoces con un amplificador
estéreo único o el uso de dos amplificadores estéreo. El bi-cableado puede ofrecer ventajas acústicas y una mayor
flexibilidad en el
amplificador de potencia de selección sobre una conexión uni-cable convencional.
Antes de bi-cablear los altavoces, quitar las barras de puente.

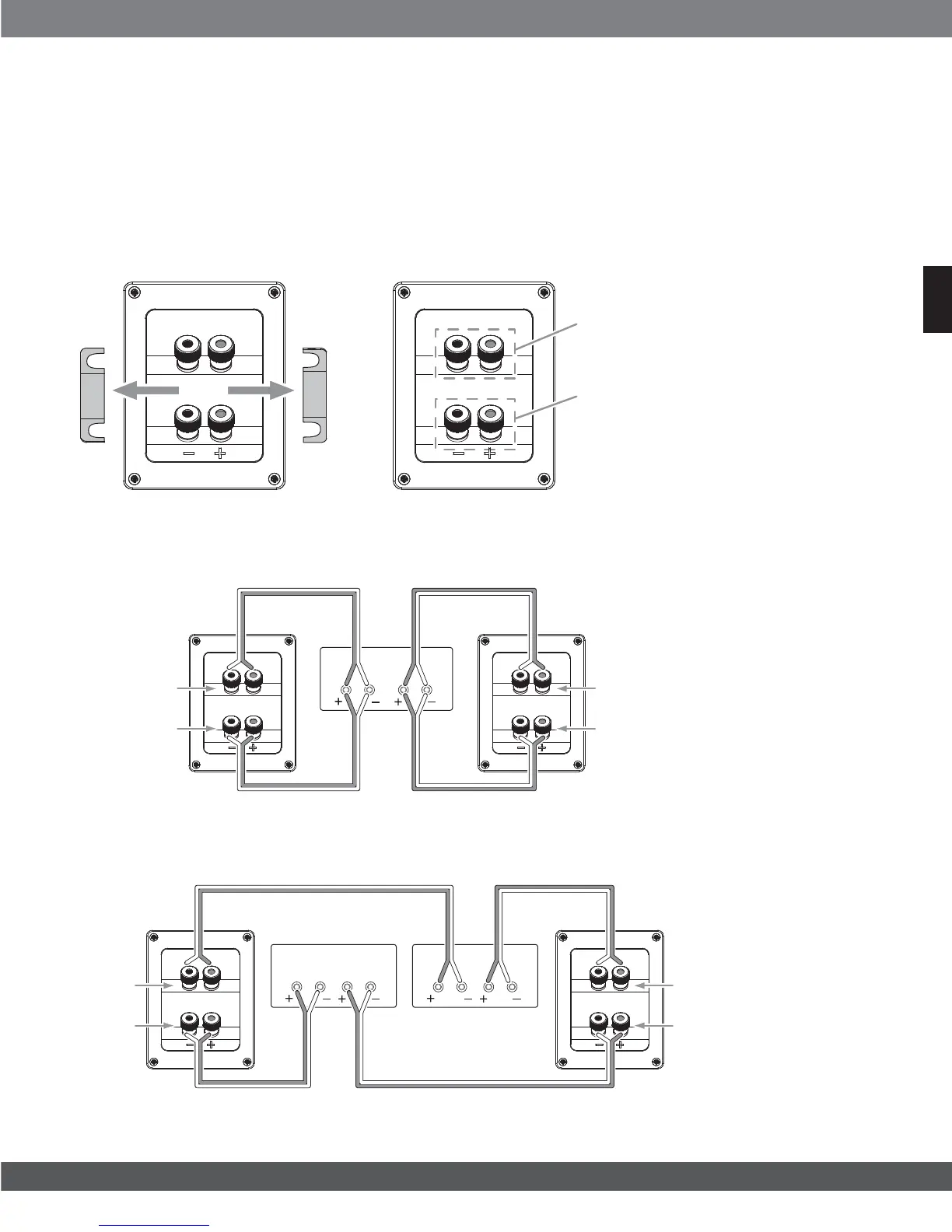

BICABLEADO CON UN AMPLIFICADOR
BICABLEADO CON DOS AMPLIFICADORES
Quite los puentes
Amplifi-
cador
Amplificador 1
Amplificador 2
Canal
Izquier-
do
Canal
Izquier-
do
Canal
Izquierdo
Canal
Dere-
cho.
Canal
Dere-
cho.
Canal
Derecho.
Terminales Tweeter/De
Gama Media
Terminales Woofer
Altavoz
izquierdo
Altavoz
derecho
Conexión Tweeter /De
gama media
Conexión Woofer
Conexión Tweeter /De
gama media
Conexión Woofer
Para obtener más información acerca de los diversos cables de altavoz y sus opciones de conexión, póngase en contacto
con su distribuidor local de JBL
Altavoz
izquierdo
Altavoz
derecho
Conexión Tweeter /De
gama media
Conexión Woofer
Conexión Tweeter /De
gama media
Conexión Woofer
