ITALIANO
ATTENZIONE: assicurarsi che tutti i componenti elettrici del sistema siano spenti (e preferibilmente
scollegati dalle prese AC) prima di effettuare qualsiasi collegamento.
Altoparlanti e amplificatori hanno corrispondenti terminali di connessione positivi e negativi ("+" e "–"). Tutti i diffusori
della serie Studio 1 sono dotati di terminali che sono contrassegnati "+" e "-" sul gruppo coppa terminale. Inoltre, i
terminali "+" hanno segni rossi, mentre i terminali "–" hanno segni neri.
Per garantire la corretta polarità, collegare ogni terminale "+" sul retro dell'amplificatore o ricevitore al rispettivo "+"
(rosso) di ogni diffusore. Collegare i terminali "–" in modo simile. Non invertite le polarità (ovvero, "+" a "–" o "-" a "+")
quando si effettuano i collegamenti. Facendo questo si causerà
un peggioramento dell'immagine stereo e prestazioni
diminuite dei bassi.
IMPORTANTE: assicurarsi che i cavi o connettori (+) e (–) non si tocchino tra loro né tocchino l'altro
terminale. se i cavi
si dovessero toccare, potrebbero causare un corto circuito che può danneggiare il
ricevitore o amplificatore.
COLLEGAMENTO DI BASE

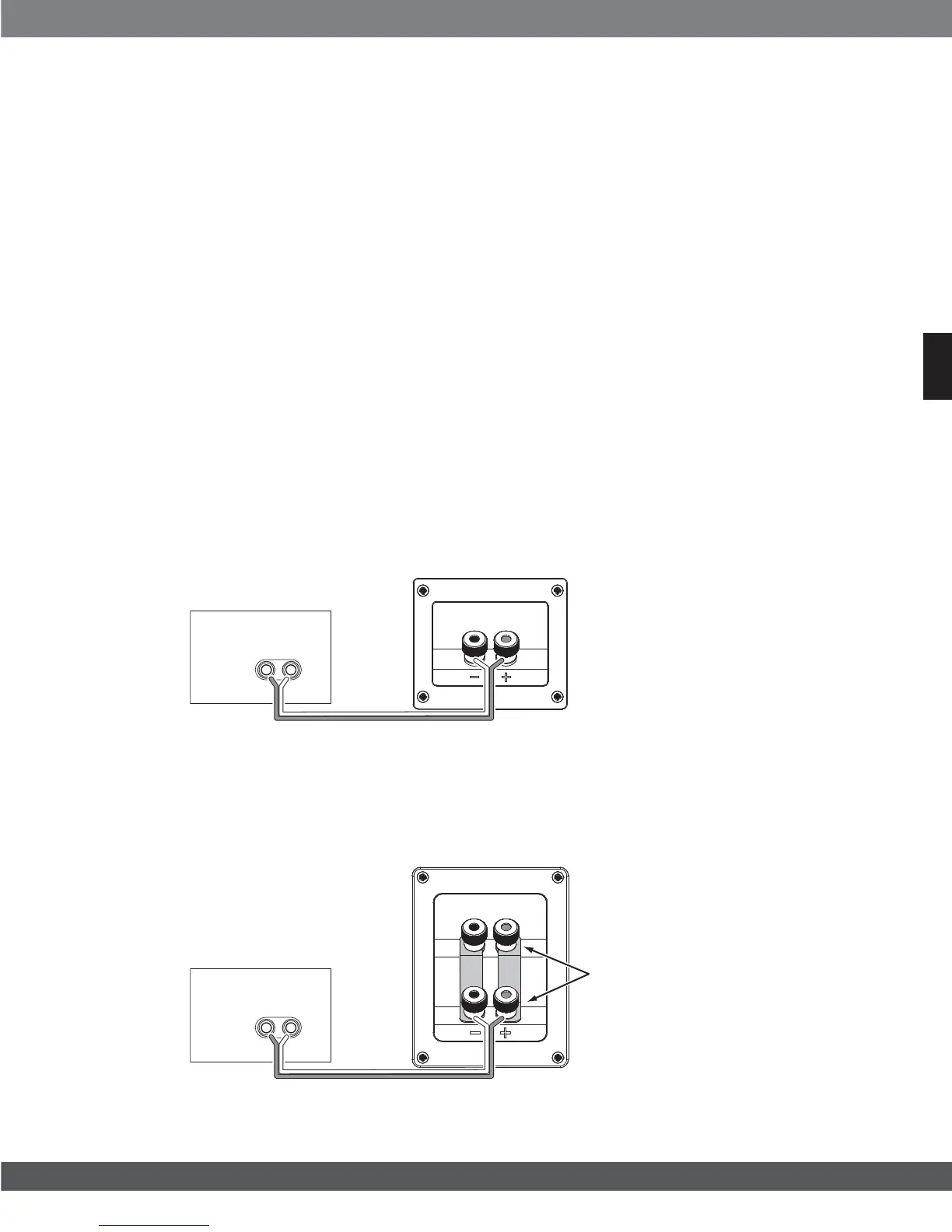

Collegare l'amplificatore ad ogni diffusore, come mostrato nella figura seguente.
Per i diffusori Studio 190 e Studio 180, è possibile utilizzare una serie di terminali sul pannello dei connettori.
IMPORTANTE: non rimuovere i ponticelli in metallo dalla posizione tra i due set di terminali quando si
collegano i cavi dei diffusori.
COLLEGAMENTI
Utilizzare una delle due
serie di terminali
Non rimuovere le strisce
dei ponticelli
Ricevitore o amplificatore
(Un Canale)
Ricevitore o amplificatore
(Un Canale)
Connettori
del diffusore
Connettori
del diffusore
