ITALIANO

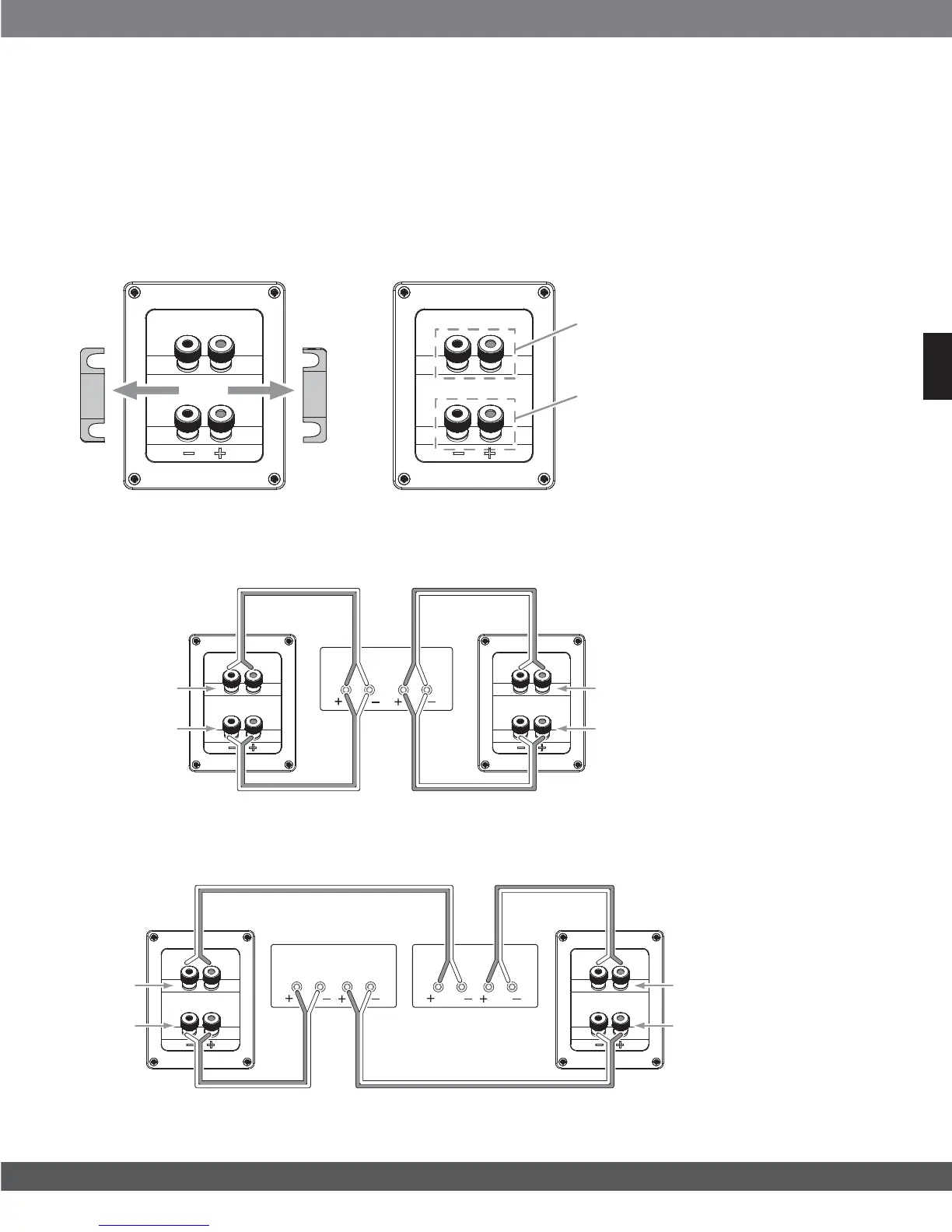

COLLEGAMENTO IN MODALITÀ BIWIRING STUDIO 190/STUDIO 180
I collegamenti di Studio 190 e Studio 180 sono due set di terminali di ingresso che sono collegati da barre di ponticelli in
metallo. La serie di terminali superiore è per i diffusori
midrange / tweeter, e il set di terminali inferiore è per il woofer (o i
woofer). Questa disposizione permette di collegare in modalità BI-Wiring, cioè utilizzando due coppie di cavi, i diffusori
usando un singolo amplificatore stereo o due amplificatori stereo. Il collegamento BI-Wiring può offrire vantaggi sonori
e una maggiore flessibilità nella selezione dell'amplificatore di potenza rispetto a un collegamento tradizionale.
Prima del collegamento
BI-Wiring dei diffusori, rimuovere le barre ponticello.
COLLEGAMENTO
BI WIRING VERSO UN AMPLIFICATORE
COLLEGAMENTO BI WIRING VERSO DUE AMPLIFICATORI
Togliere i ponticelli
Amplifi-
catore
Amplificatore 1
Amplificatore 2
Canale
Sinistro
Canale
Sini-
stro
Canale
Sini-
stro
Canale
Destro
Canale
Destro
Canale
Destro
Terminali per i diffusori di
midrange / Tweeter
Terminali dei Woofer
Diffusore
sinistro
Diffusore
destro
Collegamento ai diffusori
midrange / Tweeter
Collegamento del
Woofer
Collegamento
ai diffusori
midrange /
Tweeter
Collegamento del
Woofer
Per ulteriori informazioni sulle varie opzioni di cablaggio e collegamento dei diffusori, contattate il vostro rivenditore JBL.
Diffusore
sinistro
Diffusore
destro
Collegamento ai diffusori
midrange / Tweeter
Collegamento del
Woofer
Collegamento
ai diffusori
midrange /
Tweeter
Collegamento del
Woofer
