FRANÇAIS MODE D’EMPLOI
JB SYSTEMS
®
17/63 TWIN EFFECT LASER
 Appuyez sur la touche ENTER pour confirmer votre choix.
Remarque : l'écran clignote quand l'appareil est en mode DMX et qu'il ne détecte aucun signal DMX.

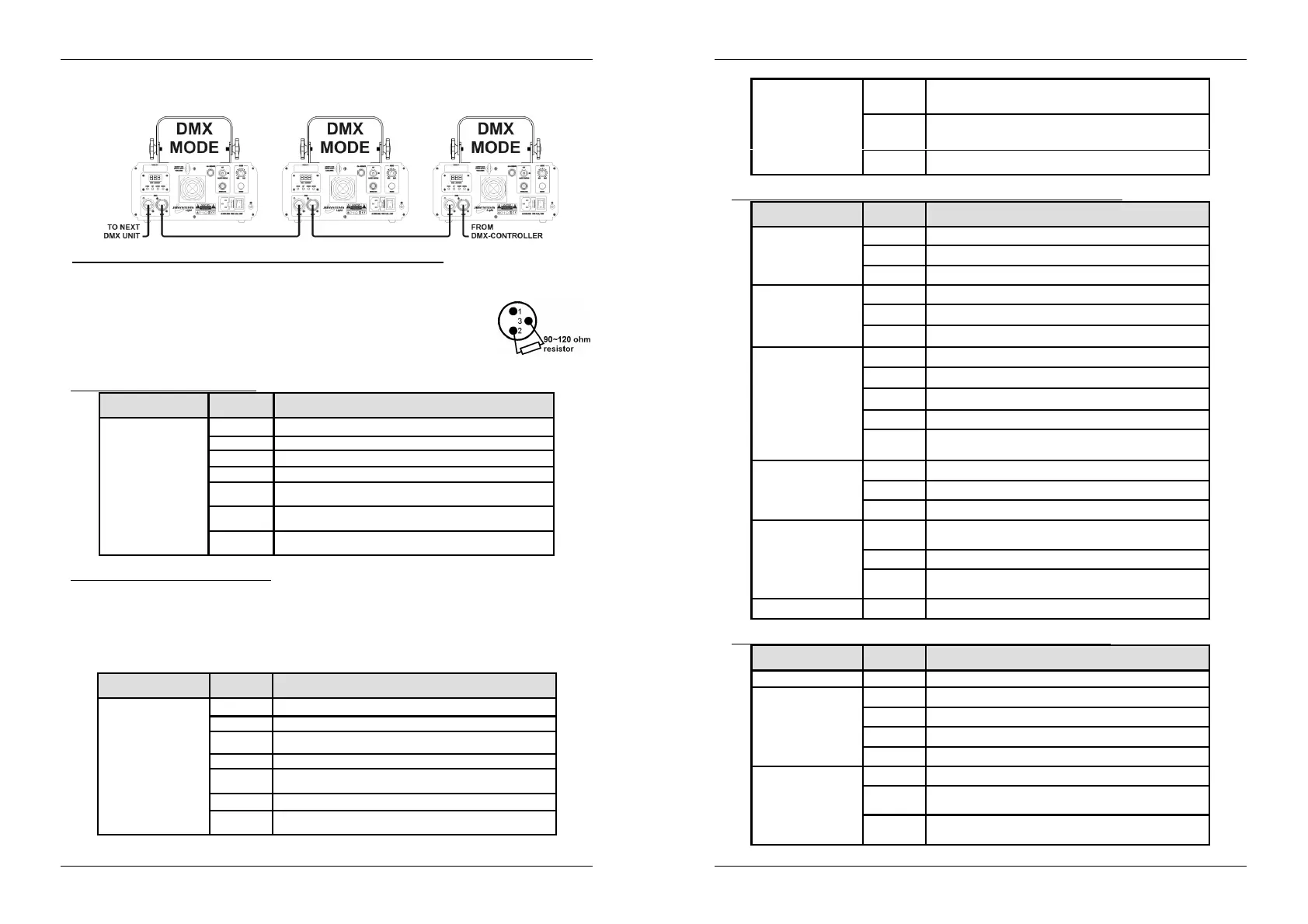

Voici quelques informations supplémentaires sur le standard DMX512 :
Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements lumineux
intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les
appareils avec un câble symétrique (XLR M/F) de bonne qualité. Pour éviter des comportements étranges
des effets de lumières dus aux interférences, vous devez utiliser une résistance de
bouclage de 90Ω à 120Ω en fin de chaîne. Ne jamais utiliser de séparateur de câbles
en forme "Y", cela ne fonctionnera pas !
Chaque effet lumineux de la chaîne doit avoir sa propre adresse de départ afin de
savoir à quelle commande du contrôleur il doit obéir.
CONFIGURATION DMX A 1 CANAL:
CANAL VALEUR DESCRIPTION
CANAL 1
MODES
000-024 Le laser est éteint (Black out)
025-059 Mode AUd (Show auto d'effets de diffraction)
060-099 Mode AUP (Show auto de motifs lumineux)
100-139 Mode AUn (Show auto d'effets de diffraction et de motifs)
140-179
Mode Sod (show activé par le son et disposant d'effets de
diffraction)
180-219
Mode SoP (show activé par le son et disposant de motifs
lumineux)
220-255
Mode Son (show activé par le son et disposant d'effets de
diffraction et de motifs lumineux)
CONFIGURATION DMX A 10 CANAUX:
REMARQUE IMPORTANTE: Canal DMX 1 est utilisé pour régler les different modes de fonctionnement
du laser.
 Pour utiliser le laser en mode 10 canaux, vous devez attributer une valeur de 175 ou plus au canal 1.
 Valeur située entre 175 et 199 : se reporter au tableau “10CH DMX - tableau 10-A”
 Valeur située entre 200 et 224 : se reporter au tableau “10CH DMX - tableau 10-B”
 Valeur située entre 225 et 255 : se reporter au tableau “10CH DMX - tableau 10-C”
CANAL VALEUR DESCRIPTION
CH 1
MODES
000-024 Le laser est éteint (Black out)
025-049 Mode AUn (Show auto d'effets de diffraction et de motifs)
050-074
Mode Son (show activé par le son et disposant d'effets de
diffraction et de motifs lumineux
)
075-099 Mode AUP (Show auto de motifs lumineux)
100-124
Mode SoP (show activé par le son disposant de motifs
lumineux)
125-149 Mode AUd (Show auto d'effets de diffraction)
150-174
Mode Sod (show activé par le son et disposant d'effets de
diffraction)
FRANÇAIS MODE D’EMPLOI
JB SYSTEMS
®
18/63 TWIN EFFECT LASER
175-199
Mode DMX avec des effets de diffraction pointillés
 se reporter au tableau “10CH DMX - tableau 10-A see
10CH DMX-table 10-A
200-224
Mode DMX avec des effets de diffraction avec motifs
lumineux
 se reporter au tableau “10CH DMX - tableau 10-B
225-255
Mode DMX avec des motifs lumineux traditionnels
 se reporter au tableau “10CH DMX - tableau 10-C
10CH DMX - tableau 10-A (CANAL DMX 1 réglé entre les valeurs 175 et 199)
CANAL VALEUR DESCRIPTION
CH 2
Axe des X
mobile
000-127 128 positions fixes différentes sur l'axe des X
128-191 Mouvement dans le sens des aiguilles d'une montre
192-255 Mouvement dans le sens inverse des aiguilles d'une montre
CH 3
Axe des Y
mobile
000-127 128 positions fixes différentes sur l'axe des Y
128-191 Mouvement dans le sens des aiguilles d'une montre
192-255 Mouvement dans le sens inverse des aiguilles d'une montre
CH 4
COULEURS
000-009 Black out du rayon laser
010-063 Rouge + vert allumés ou rouge + vert en mode strob.
064-127 Rouge allumé ou rouge en mode strob. + vert éteint
128-191 Vert allumé ou vert en mode strob. + rouge éteint
192-255
Rouge + vert allumés ou rouge + vert en mode strob. en
phases alternantes
CH 5
STROBO-
SCOPE
000-009 Aucun effet strob.
010-249 Effet strob. (de vitesse lente à vitesse rapide)
250-255 Effet strob. suivant le rythme de la musique
CH 6
ROTATION /
DIFFRACTION
000-075
Rotation dans le sens des aiguilles d'une montre (de vitesse
lente à vitesse rapide)
076-150 Absence de rotation
151-255
Rotation dans le sens inverse des aiguilles d'une montre (de
vitesse lente à vitesse rapide)
CH7

CH10
NON UTILISE
10CH DMX-chart 10-B (DMX CHANNEL1 set between values 200 and 224)
CANAL VALEUR DESCRIPTION
CH 2
000-255 11 motifs différents à diffraction
CH 3
ZOOM
000-127 Taille des motifs : de grand (100 %) à petit (5 %)
128-169 Zoom rétrécissant (de grand à petit et de lent à rapide)
170-209 Zoom élargissant (de petit à grand et de lent à rapide)
210-255 Zooms dans les deux sens (+ de lent à rapide)
CH 4
Axe des Y
ROLLING
000-127
Positions fixes le long de l'axe des Y, de 0° à 359°
128-191
Rolling le long de l'axe des Y, et dans le sens des aiguilles
d'une montre
192-255
Rolling le long de l'axe des Y, et dans le sens inverse des
aiguilles d'une montre
