3. MICROFONE INTERNO: O microfone incorporado é utilizado para sincronizar a apresentação laser ao
ritmo da música.
4. ENTRADA DMX: Conector XLR macho de 3 pins utilizado para ligar cabos DMX universais. Esta
entrada recebe informações de um controlador DMX.
5. SAÍDA DMX: Conector XLR fêmea de 3 pins utilizado para ligar o TWIN EFFECT LASER a outra
unidade na cadeia DMX.
6. DISPLAY: Mostra o endereço DMX seleccionado quando a unidade está em modo DMX. Para além do
modo DMX também pode seleccionar outros 4 modos, veja mais adiante para estes modos de operação
diferentes.
7. PAÍNEL DE CONTROLO: Usado para controlar as diferentes funções do laser, veja mais adiante para
aprender como operar com a unidade.
8. ENTRADA DE CONTROLO REMOTO: Entrada para o controlo remoto de mão CA-8, veja mais adiante
para mais informação sobre este assunto
9. ANEL DE SEGURANÇA: Utilizado para prender um cabo de segurança quando a unidade é instalada
em suspensão (ver parágrafo “instalação em suspensão”)
10. SENSIBILIDADE ENTRADA DE MÚSICA: Este potenciómetro é utilizado para ajustar a sensibilidade
de entrada de música. Gire o potenciómetro até que o laser funcione em sincronização com a música.
11. VENTOINHA DE ARREFECIMENTO: Utilizada para arrefecer os componentes no interior da unidade.
Nunca cubra a saída desta ventoinha!

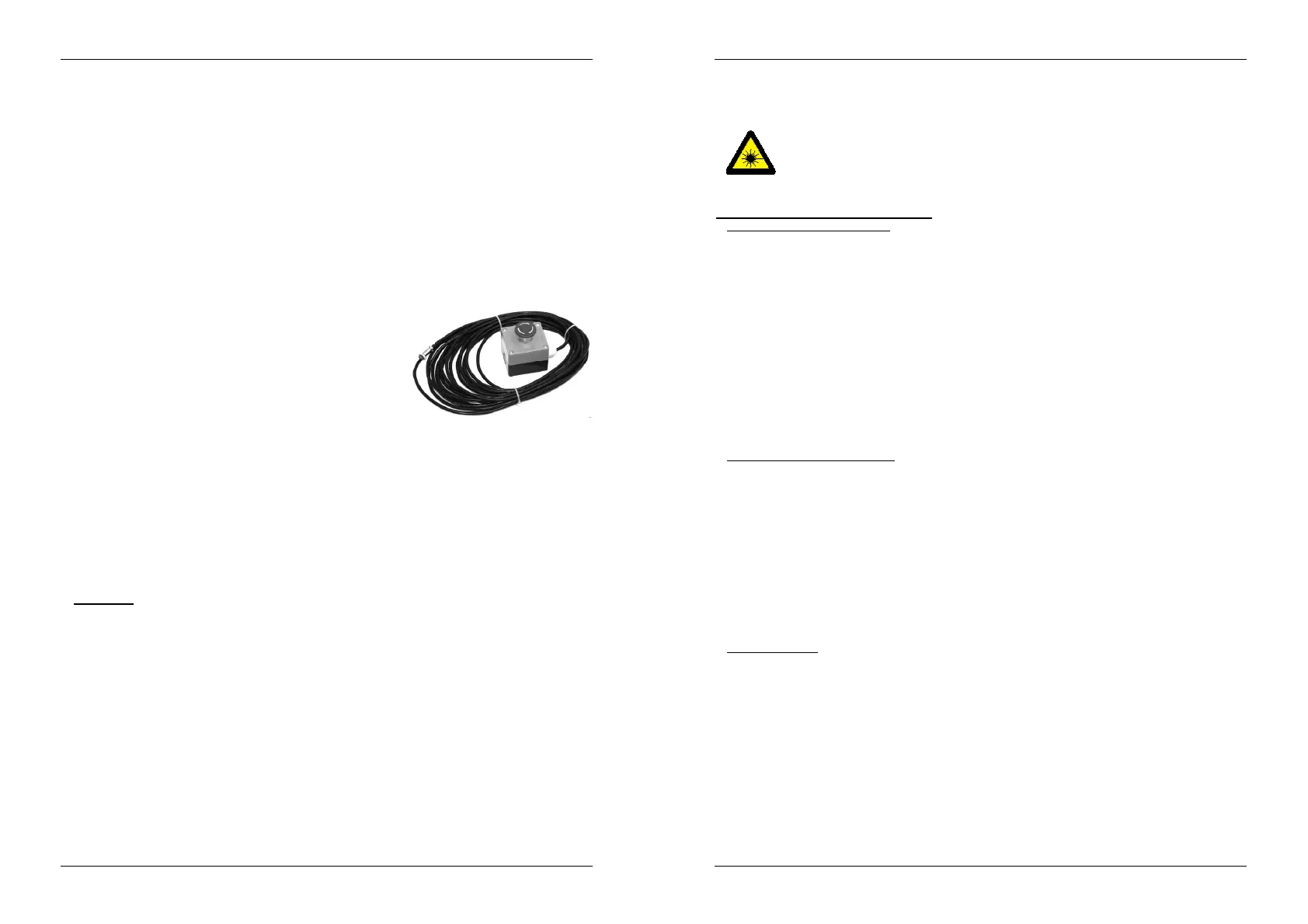

12. Entrada INTERLOCK: Usada para conectar o interruptor
opcional de paragem de emergęncia (ver foto). Quando
pressionar este interruptor o raio laser irá desaparecer
imediatamente.
IMPORTANTE! Para a sua própria segurança, nós
recomendamos que conecte este interruptor opcional!
13. LED POWER: Indica que a unidade está ligada.
14. LED SOUND: Pisca ao rimo da música detectada pelo
microfone interno.
15. SUPORTE DE SUSPENSÃO: Contém 2 parafusos de aperto em ambos os lados para fixar a unidade e
um orifício para aplicação de um gancho de montagem.
16. SAÍDA DO LASER: O laser é projectado através desta abertura. NUNCA olhe para o interior da
unidade através desta abertura quando o laser estiver ligado!
17. RÓTULO DE AVISO: “Atenção – Laser classe 3B. Exposição a radiação laser caso abra a unidade.
Evite exposição ao feixe.”
18. RÓTULO DE AVISO: “Laser Aperture” (Orifício de saída laser)
19. SÍMBOLO DE AVISO LASER: Alerta para existência de um laser potencialmente perigoso quando não
utilizado por técnicos qualificados.
20. RÓTULO DE AVISO: “Radiação laser. Evite exposição ao feixe. Produto laser classe 3B”
INSTALAÇÃO EM SUSPENSÃO
Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação
incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma
instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize
materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a
assegurar a segurança.
Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e
manutenção.
Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade
deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.
A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam
passar ou sentar-se.
Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de
10 vezes o peso da unidade.
Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o
peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma
parte da instalação possa cair mais de 20 cm caso o ponto de apoio principal ceda.
A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser
efectuada!
Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS
®
58/63 TWIN EFFECT LASER
O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em
termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá
ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está
assegurada.
ATENÇÃO PERIGO PARA OS OLHOS: Posicione sempre o laser de forma a que o
público presente não possa olhar directamente para os feixes laser. A instalação deverá
assegurar que o feixe não atinge as pessoas.
FUNCIONAMENTO DA UNIDADE
A unidade pode ser operada de 5 formas:
1) MODO CONTROLO MÚSICA:
O laser executa uma sequência pré programada ao ritmo da música. Seleccione este modo quando
apenas 1 laser é usado (autónomo) ou quando o laser é colocado como unidade principal (master) numa
série com vários lasers Twin Effect .
Pressione o botão FUNC até que o visor mostre SoN, AUN, Sod, AUd, SoP ou AUP
Agora use os botões UP e DOWN para seleccionar:
o Son (Espectáculos aleatórios activados por som, contendo padrões e efeitos de
gradeamento)
o Sod (Efeito Pontos a mover activado por som)
o SoP (Efeito Linhas a Mover activado por som)
Pressione o botão ENTER para confirmar a sua escolha.
Coloque alguma música e ajuste o controlo MUSIC SENSITIVITY (10) até que o laser funcione
graciosamente ao ritmo da música.
Pode conectar vários lasers Twin Effect juntos: simplesmente coloque a primeira unidade da série em um
dos modos de efeitos activados por som e todas as outras unidades em “Slave Mode” (o mostrador indica
“SLA”) para faze-las funcionar em perfeita sincronia
Nota: Quando não é detectada música, a saída laser será desligada (blackout).
2) MODO AUTOMÁTICO TOTAL:
O laser automaticamente executa uma sequência pré programada. Seleccione este modo quando apenas
1 laser é usado (autónomo) ou quando o laser é colocado como unidade principal (master) numa série
com vários lasers Twin Effect .
Pressione o botão FUNC até que o visor mostre SoN, AUN, Sod, AUd, SoP ou AUP
Agora use os botões UP e DOWN para seleccionar:
o AUn (Espectáculo aleatório automático, contendo padrões e efeitos de gradeamento)
o AUd (Espectáculo automático contendo efeitos de gradeamento)
o AUP (Espectáculo automático contendo padrões)
Pressione o botão ENTER para confirmar a sua escolha.
O laser automaticamente executa uma sequência pré programada.
Pode conectar vários lasers Twin Effect juntos: simplesmente coloque a primeira unidade da série em um
dos modos de efeitos automáticos e todas as outras unidades em “Slave Mode” (o mostrador indica
“SLA”) para faze-las funcionar em perfeita sincronia
3) MODO SLAVE:
O laser segue as instruções dadas pelo primeiro laser Twin Effect (master) na série.
Conecte a entrada DMX do laser á saída DMX do laser anterior na série.
Pressione o botão FUNC até que o visor mostre “SLA”
Pressione o botão ENTER para confirmar a sua escolha.
Pode conectar vários lasers Twin Effect juntos: simplesmente coloque a primeira unidade da série em
“Modo Música” e todas as outras unidades em “Slave Mode” (o mostrador indica “SLA”) para faze-
las funcionar em perfeita sincronia
