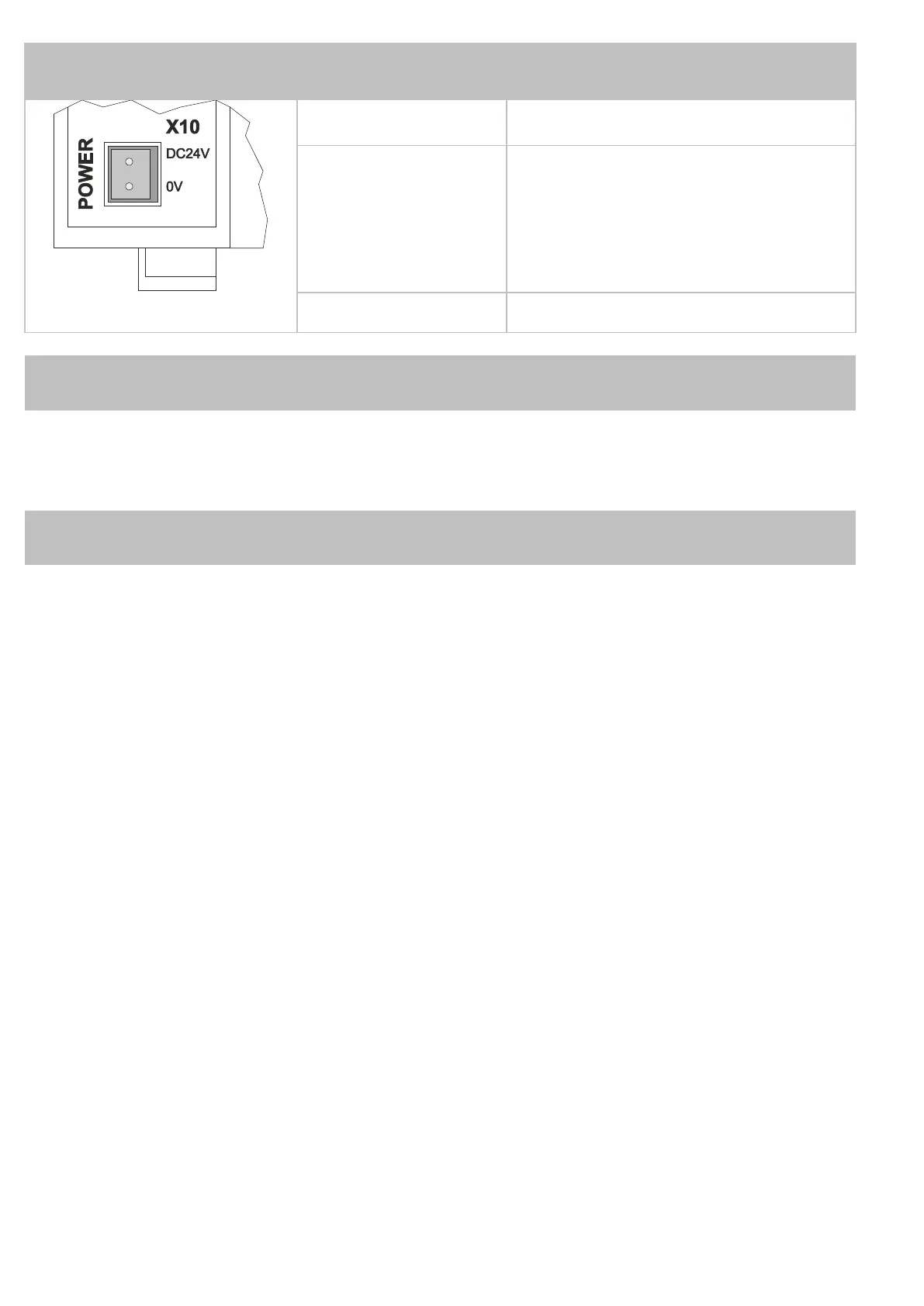

Anschlussbeschreibung X10
Klemmpunkt
Beschreibung
X10.DC24V
Versorgungsspannung
für Steuerung JC-340
und angeschlossene
JX3-Peripheriemodule
X10.0V
Bezugspotenzial
Technische Daten X10
Spannungsbereich:
DC 24 V, -15 % ... +20 %
Leistungsaufnahme:
Max. 1,5 A x 24,0 V = 36 W
Leiteranschluss X10
Technologie:
Zugfederanschluss
Schraubendreher:
SD 0,4 x 2,5 - DIN 5264-A
AWG:
16 ... 28
Eindrähtig:
H05(07) V-U 0,2 mm
2
...
1,5 mm
2
Feindrähtig:
H05(07) V-K 0,2 mm
2
...
1,5 mm
2
Mit Aderendhülse:
0,2 mm
2
... 1,5 mm
2
Aderendhülse mit Kragen:
0,2 mm
2
... 1,0 mm
2
