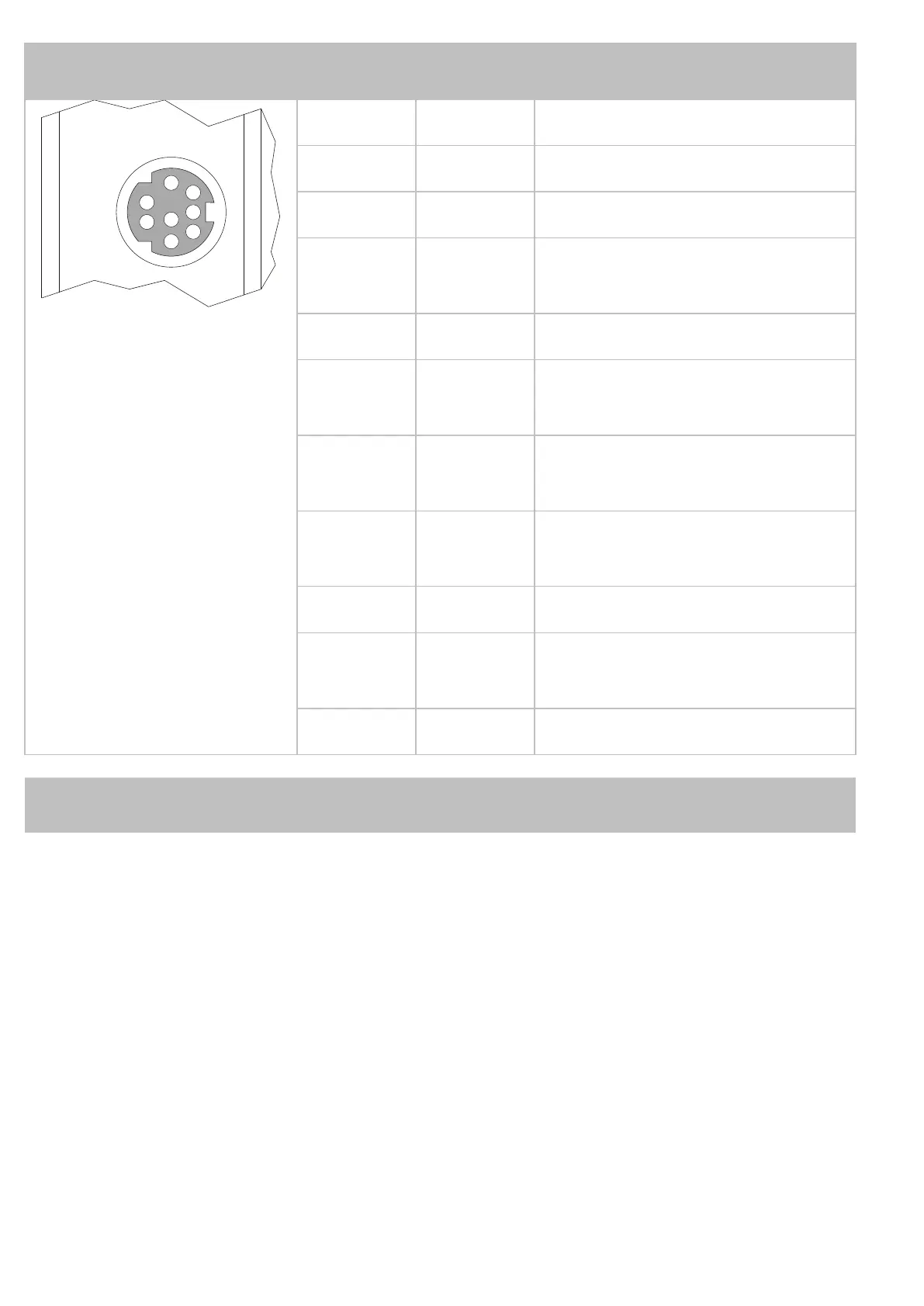

Anschlussbeschreibung X11
X11
SER
1
2
3
4
5
8
7
6
Pin
Signal
Beschreibung
1 RDA
RS-422, Rx invertiert
2 GND
Bezugspotenzial
3 RDB
RS-422, Rx nicht
invertiert
4 RxD
RS-232; Rx
5 SDB
RS-422, Tx nicht
invertiert
RS-485, Rx/Tx nicht
invertiert
6 DC24V
Versorgungsspan-
nung Bediengerät
7 SDA
RS-422, Tx invertiert
RS-485, Rx/Tx
invertiert
8 TxD
RS-232; Tx
Technische Daten X11
Steckertyp:
MiniDIN, 8-polig, geschirmt
Spannung für Bediengerät
an X11.6:
Entspricht der Spannung an
X10.DC24V
Strom für Bediengerät
an X11.6:
Max. 0,5 A
