-6-

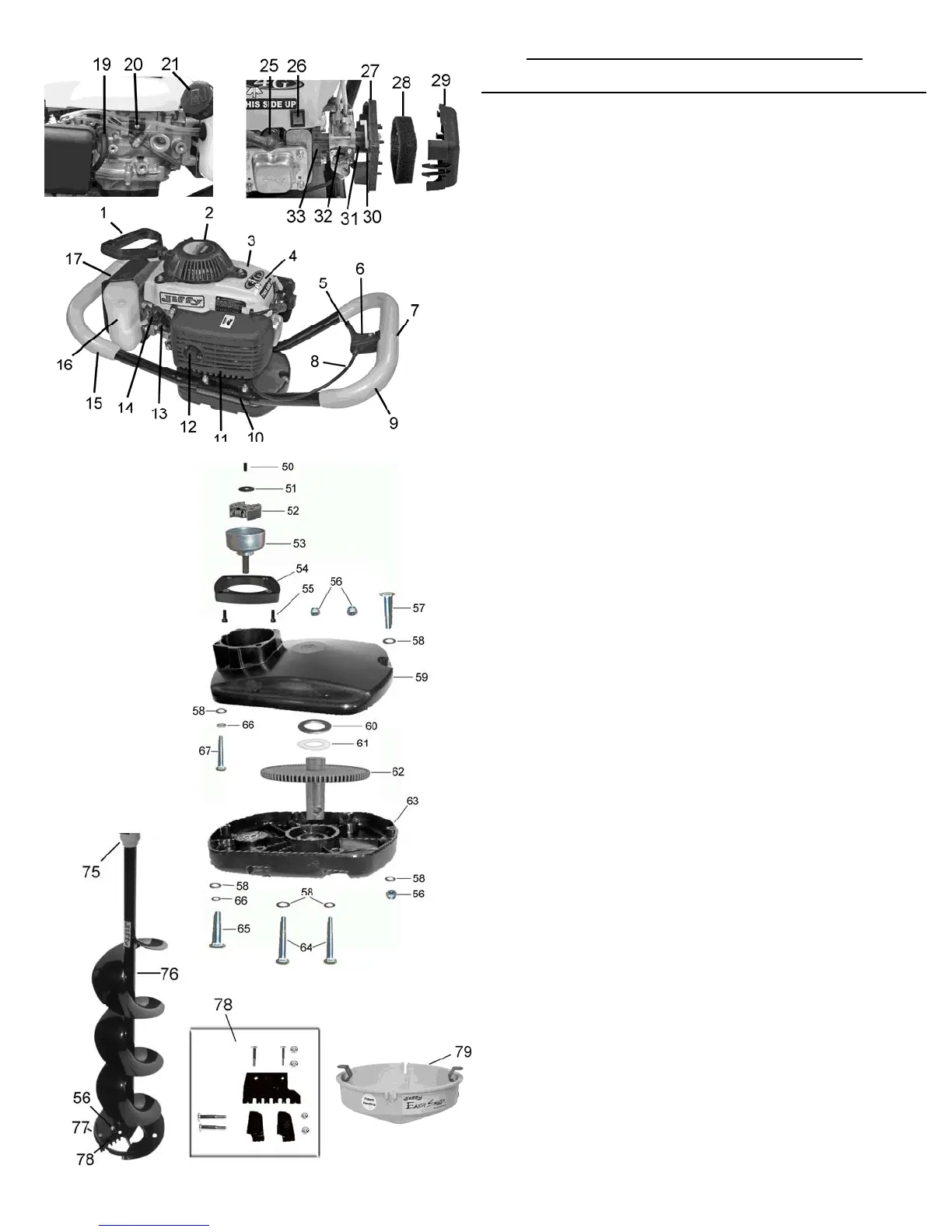

NOMENCLATUREDESPIÈCESDELATARIÈRE4G
N
o
de N
o
de
réf. pièce Désignation Qté utilisée
1 4180 Poignée du lanceur 1
2 4304 Lanceur 1
3 4322 Capot de moteur jaune 1
4 4327 Bobine d’allumage 1
5 4048-L Poignée de commande de puissance,
inclus dans 4048 1
6 4048 Tirette de commande des gaz 1
7 4170 Vis mécanique pour poignées rembourrées 1
8 4048-C Câble de commande de puissance,
inclus dans 4048 1
9 4129 Poignée rembourrée (côté comm. des gaz) 1
10 3722 Plaque de poignée 2
11 4307 Capot du silencieux 1
12 4306 Silencieux 1
13 4349 Tube de remplissage d’huile 1
14 4345 Jauge à huile, avec joint torique 1
15 4364 Demi-poignée rembourrée 1
16 4373 Réservoir et canalisations de carburant 1
17 4069 Plaque d’identification Jiffy 1
19 4377 Tube de reniflard 1
20 4376 Collier de retenue des canalisations de carb. 1
21 4468 Bouchon de réservoir 1
25 4290 Bougie 1
26 4323 Interrupteur 1
27 4378 Capot intérieur du filtre à air 1
28 4338 Cartouche de filtre à air en mousse 1
29 4337 Capot extérieur du filtre à air 1
30 4321 Joint du filtre à air 1
31 4379 Entretoise du filtre à air 1
32 4381 Carburateur 1
33 4369 Adaptateur de carburateur 1
4474 Kit de matériel de moteur
(Inclure Trousse de boulonnage de silencieux)
50 4049 Vis de réglage 1
51 2768 Rondelle d’embrayage 1
52 2383 Excitateur d’embrayage 1
53 3681 Ens. de tambour et pignon d’embrayage 1
54 3973 Adaptateur de moteur 1
55 4053 Vis à pans creux 4
56 2336 Écrou de blocage 7
57 3228 Boulon à six pans 1
58 1689 Rondelle plate 11
59 3720 Carter d’engrenage supérieur 1
60 1670 Rondelle plate 1
61 3634 Rondelle Teflon
MD
1
62 3707 Ensemble d’arbre et de pignon principal 1
63 3721 Carter d’engrenage inférieur 1
64 3351 Boulon à six pans 4
65 1683 Boulon à six pans 1
66 1119 Rondelle de blocage 5
67 1996 Boulon à six pans 4
75 3996 Collier de rechange E-Z Connect
MC
et goupille 1
76 3730-PRO Ensemble de tarière STX PRO de 6 po 1
“ 3731-PRO Ensemble de tarière STX PRO de 8 po 1
“ 3732-PRO Ensemble de tarière STX PRO de 9 po 1
“ 3733-PRO Ensemble de tarière STX PRO de 10 po 1
77 2355 Boulon à six pans 2
78 3586-STX 6” kit de lame Stealth STX 1
“ 3588-STX 8” kit de lame Stealth STX 1
“ 3589-STX 9” kit de lame Stealth STX 1
“ 3590-STX 10” kit de lame Stealth STX 1
79 3301 Carter de lame pour tarière de 6 po – Jaune 1
“ 2120 Carter de lame Easy Snap
MC
de 8 po, jaune 1
“ 2121 Carter de lame Easy Snap
MC
de 9 po, jaune 1
“ 2205 Carter de lame Easy Snap
MC
de 10 po, jaune 1
