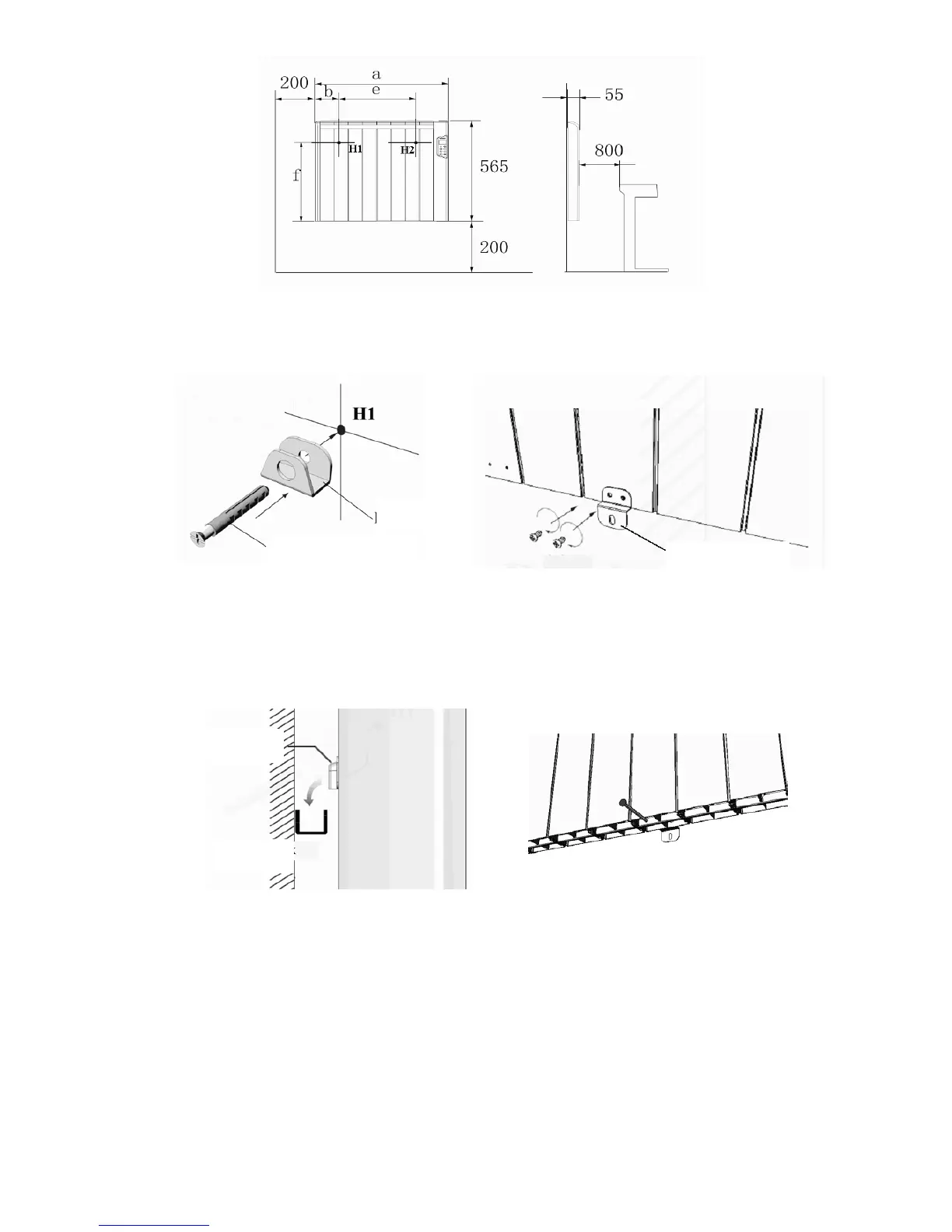

• Fixez deux crochets dans le mur aux emplacements H1 et H2 avec des vis centrales (figure
3).
• Vissez le support mural sur l’unité grâce aux deux trous situés en bas à l’arrière de l’unité (voir
figure 4). Il faut procéder à cette opération lorsque vous fixez le chauffage au mur, de sorte
que la plaque munie d’un seul trou s’appuie contre le mur.
• Suspendez l’unité aux crochets (voir figure 5).
• Une fois l’unité accrochée au mur, marquez le trou libre du support mural (voir figure 6).
• Enlevez l’unité du mur, percez un trou, (diamètre : 8 mm, profondeur : 30 mm) à l’endroit
marqué et insérez le tube plastique de la vis.
• Pour finir, suspendez le chauffage aux crochets et vissez le support mural fermement au mur
(voir figure 6).
-27-
