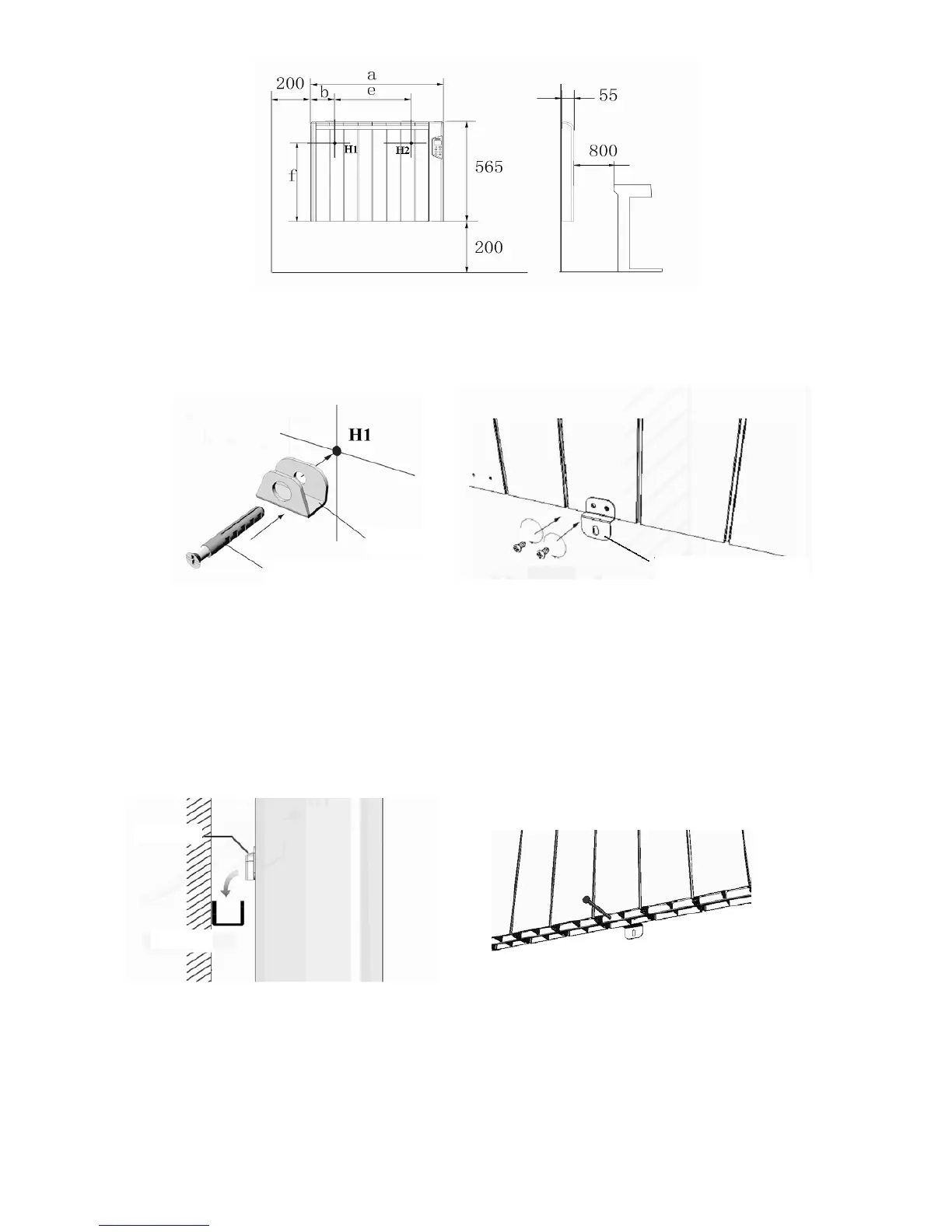

• Fixe os dois ganchos na parede nas posições H1 e H2 com parafusos de expansão (figura 3).
• Enrosque o suporte da parede na unidade nos dois orifícios que estão na parte inferior traseira
da unidade (como mostrado na figura 4). Este trabalho tem que ser executado quando o
aparelho está instalado na parede. Desta forma, a chapa com um buraco fica inclinada contra
a parede.
• Suporte a unidade nos ganchos (como mostrado na figura 5).
• Quando a unidade estiver pendurada na parede, marque o orifício do suporte da parede
(mostrado na figura 6).
• Retire a unidade da parede, faça o furo (diâmetro 8mm, profundidade 30mm) na marca e
introduza a bucha para o parafuso.
• Por fim, pendure o aquecedor nos ganchos e enrosque o suporte da parede firmemente (como
mostrado na figura 6).
