22
ITALIANO
Tabella informativa per la scelta se-
zione cavi
(variazione = 3% V)
Sezione del filo Max lunghezza del filo*
12 V 24 V
2,5 mm
2
2,7 m 11,0 m
4 mm
2
4,4 m 17,6 m
6 mm
2
6,6 m 26,3 m
10 mm
2
11,0 m
16 mm
2
17,6 m
25 mm
2
27,4 m
* La lunghezza del filo si trova calcolando la
distanza dalla batteria alla pompa e ritorno. Si
raccomanda l’utilizzo di un relè per accorciare la
distanza dalla fonte di alimentazione principale.
Prima dell’installazione con i sistemi
di controllo elettrici, controllare che
l’attrezzatura da usare sia di capacità
sufficiente da accettare il consumo di am-
pere del motore. Non usare cavi elettrici
di sezione inferiore a quella suggerita. Il
basso voltaggio può causare il surriscal-
damento del motore.

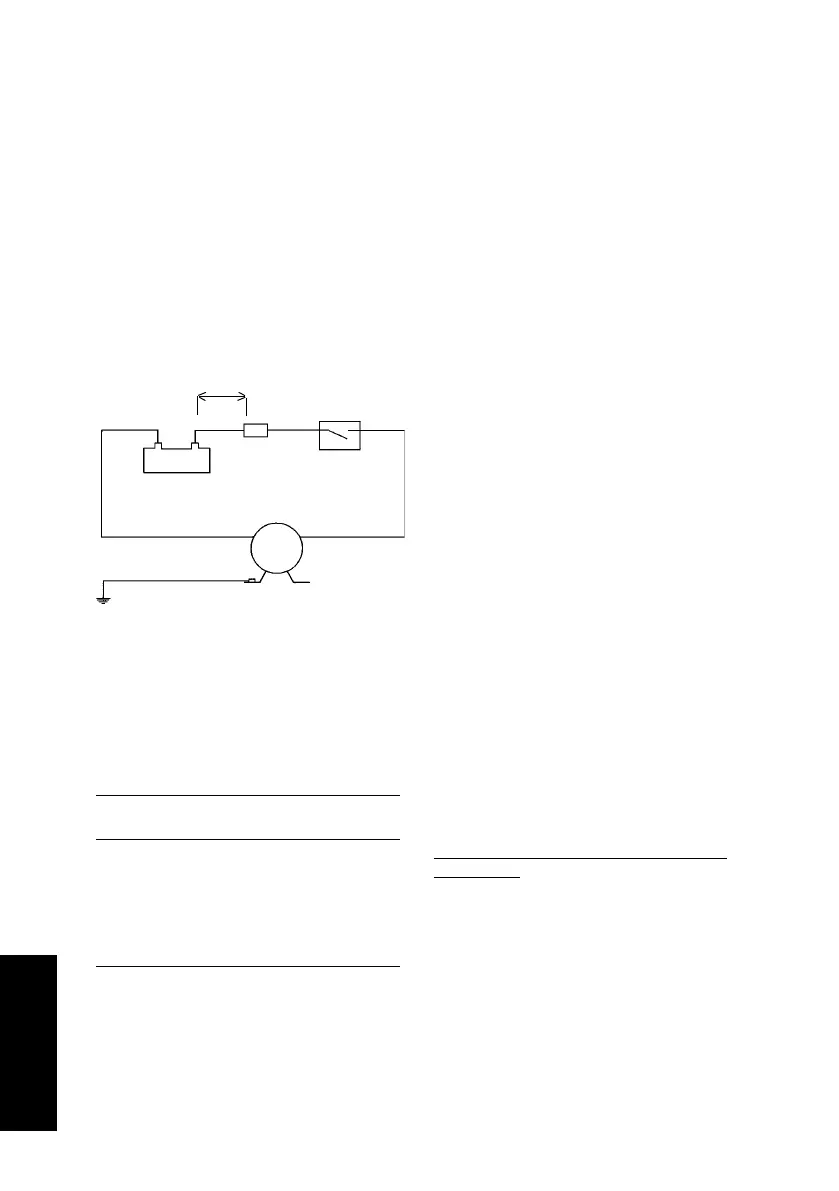

Schema elettrico
Pompa
Fusibile
Interruttore
Max 0.2
mt
Rosso
Nero
Verde/giallo
+
–
Altre installazioni elettriche, interruttori
ecc., olevoua essere montate tra la pompa e
il positivo (+) della batteria (filo rosso).
Quando la pompa viene utilizzata per
la sentina
Altezza max. 6 mt.
La pompa deve essere installata in
modo che il motore rimanga protetto
da acqua e intemperie.
La pompa va montata con un filtro,
evitando così il possibile inserimento di
corpi estranei, che potrebbero seria-
mente danneggiaria.
Auto-adescamento
La pompa è auto-adescante fino a 4 m.
Le linee di aspirazione devono essere a
tenuta d’aria per garantire l’auto-ades-
camento. Nota: La pompa adescherà
quando la girante è asciutta ma l’alzata
di aspirazione fino a 4 m è ottenibile
solo quando la girante è lubrificata con
il liquido che viene pompato o con il
lubrificante per girante Johnson.
Per installazioni permanenti dove
l’alzata di aspirazione supera i 4 m,
si dovrà usare una valvola di non
ritorno per garantire l’adescamento
all’avviamento.
Funzionamento continuo
Per il funzionamento continuo è
permessa una pressione massima di
0,6 bar (60 kPa). La normale tempe-
ratura di funzionamento del motore
è di appross. +80°C (temperatura di
superficie) e può quindi causare ustioni
alla pelle.
Funzionamento a secco
Non far funzionare a secco per più di
30 secondi. La mancanza di liquido
brucerà la girante e danneggerà le
guarnizioni.
Se la pompa viene utilizzata per il
travaso olio o similari, è necessario il
montaggio dell'interruttore di vuoto. In
questo modo, quando non ci sarà più
liquido, la corrente verrà staccata auto-
maticamente dall'interruttore di vuoto,
evitando così di bruciare il motore.
