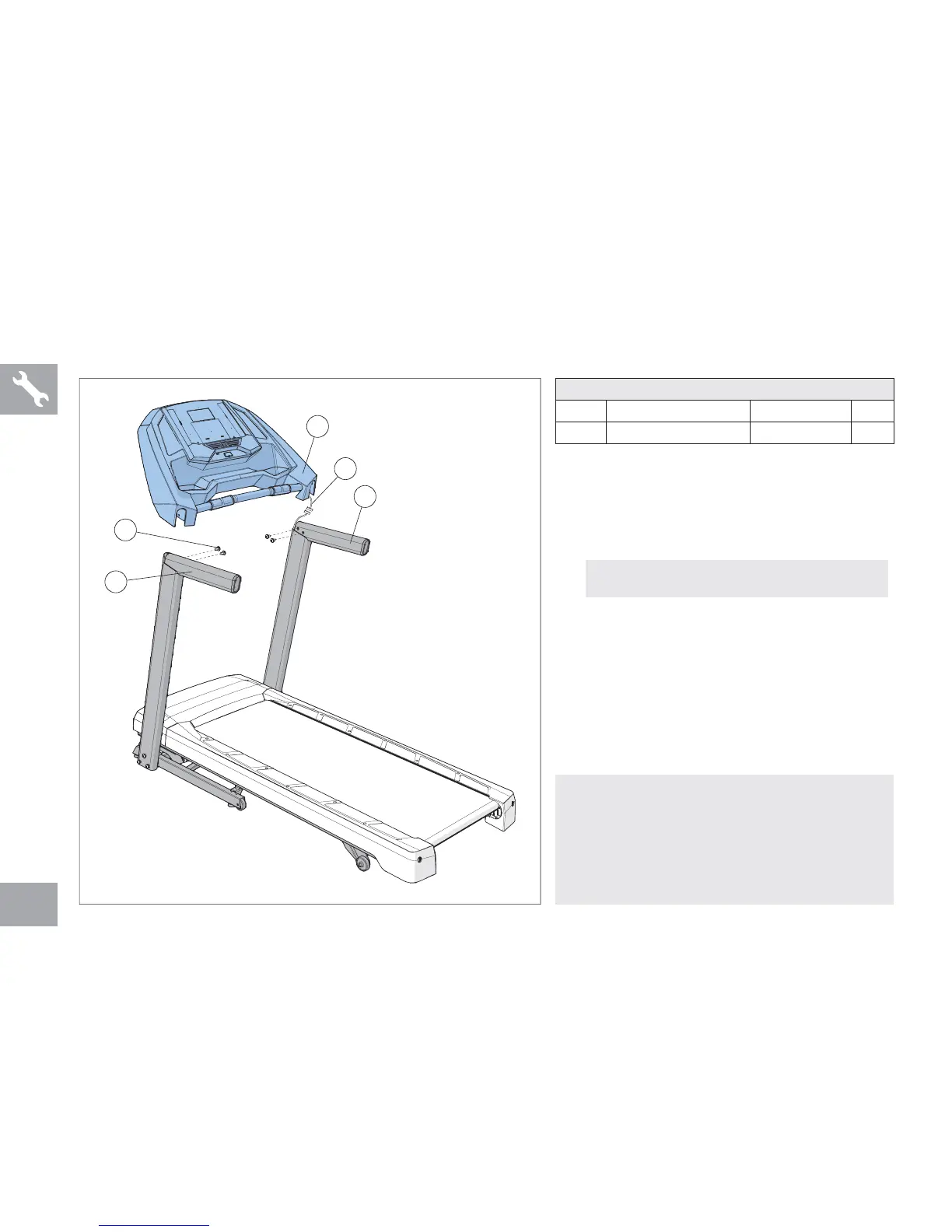

ASSEMBLAGE ÉTAPE 3
A Ouvrez le sac de QUINCAILLERIE POUR
L’ÉTAPE 3.
B Déposez délicatement la CONSOLE (5) sur les
MONTANTS DE LA CONSOLE (1 ET 4).
REMARQUE : prenez garde de ne pas pincer
les câbles de la console en la fixant.
C Branchez les CÂBLES DE LA CONSOLE (3) et
assurez-vous que les câbles sont à l’intérieur du
LA CONSOLE (5).
D Branchez la CONSOLE (5) au MONTANT DROIT
DE LA CONSOLE (4) à l’aide de 2 BOULONS (B).
E Répétez l’ÉTAPE D sur le côté gauche.
QUINCAILLERIE POUR L’ÉTAPE 3
PIÈCE TYPE DESCRIPTION QTÉ
BBOULON HEXAGONALM8X1,25PX15L4
ASSEMBLAGE TERMINÉ!
Avant la première utilisation, appliquez un peu de
lubrifiant à la plateforme du tapis roulant selon les
instructions dans la section ENTRETIEN du guide
DU TAPIS ROULANT.
