La superficie del
circuito de
mantenimiento y
el conducto
Lado de succión de aire
Lado de expulsión del aire
Figura 3-3
Figura 3-4
3. Instalación de la unidad exterior
3-4 Montaje de la unidad exterior
1) No retire el embalaje para levantarla. Debe usar dos cuerdas de más de 8m para levantar la máquina de
forma estable y segura. Si no tiene el embalaje o si está roto, use placas protectoras o material de embalar
para proteger la máquina.
2) La unidad exterior se debe transportar y alzar en vertical, con una inclinación de menos de 15 grados.
3) Se debe prestar mucha atención durante el transporte y levantamiento de la máquina.
4) Nunca sostenga la máquina por la entrada de aspiración de la carcasa o podría deformarse.

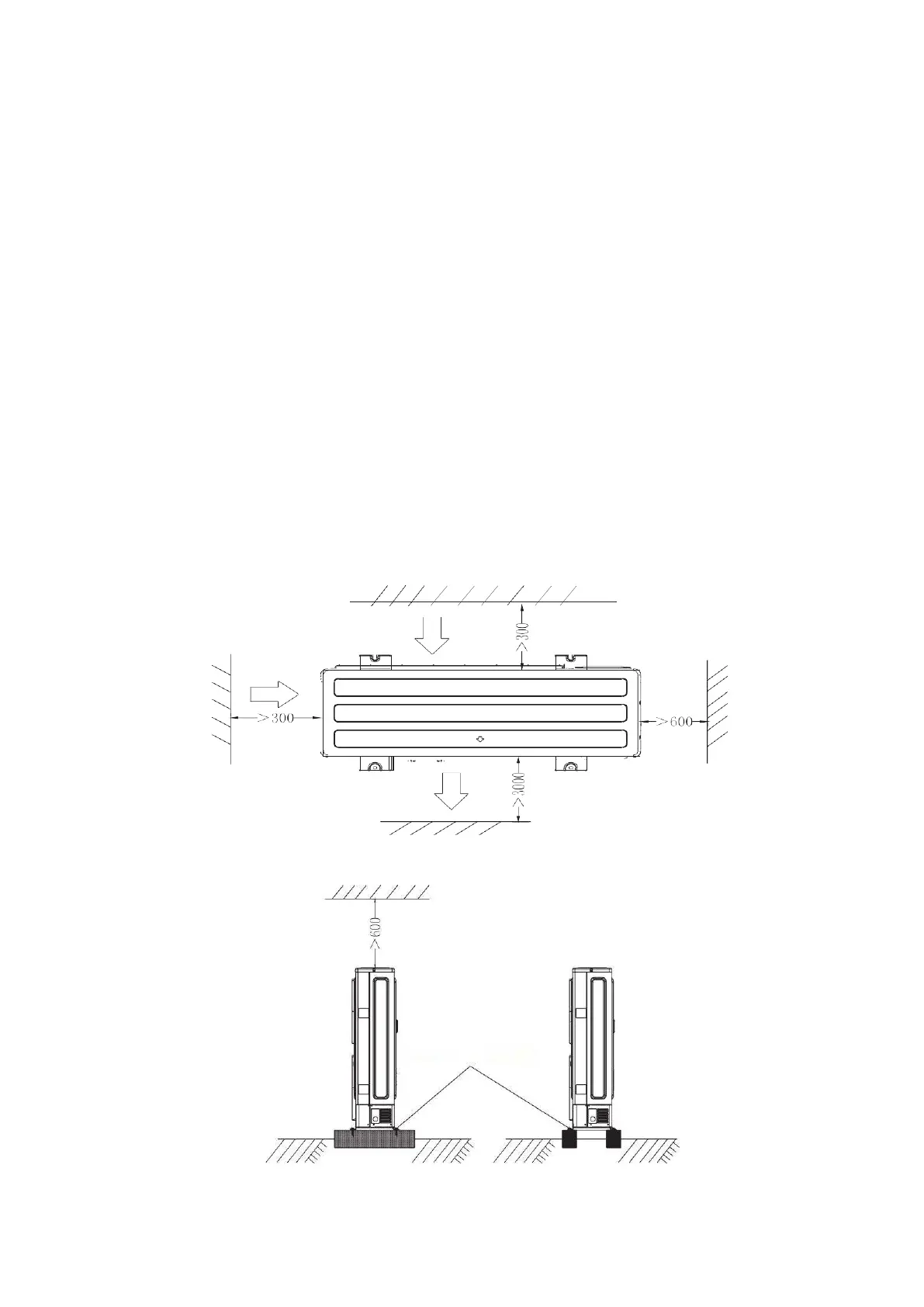

3- 5 Espacio de instalación y mantenimiento de la unidad exterior
1) Proporcione una base firme y adecuada para:
①Evitar que la unidad exterior se hunda;
②Evitar cualquier ruido anormal causado por una base inapropiada.
2) Tipo de cimientos
①Estructura de acero
②Estructura de hormigón (mostrada en la figura)
Fijado con 4 anclajes M10
