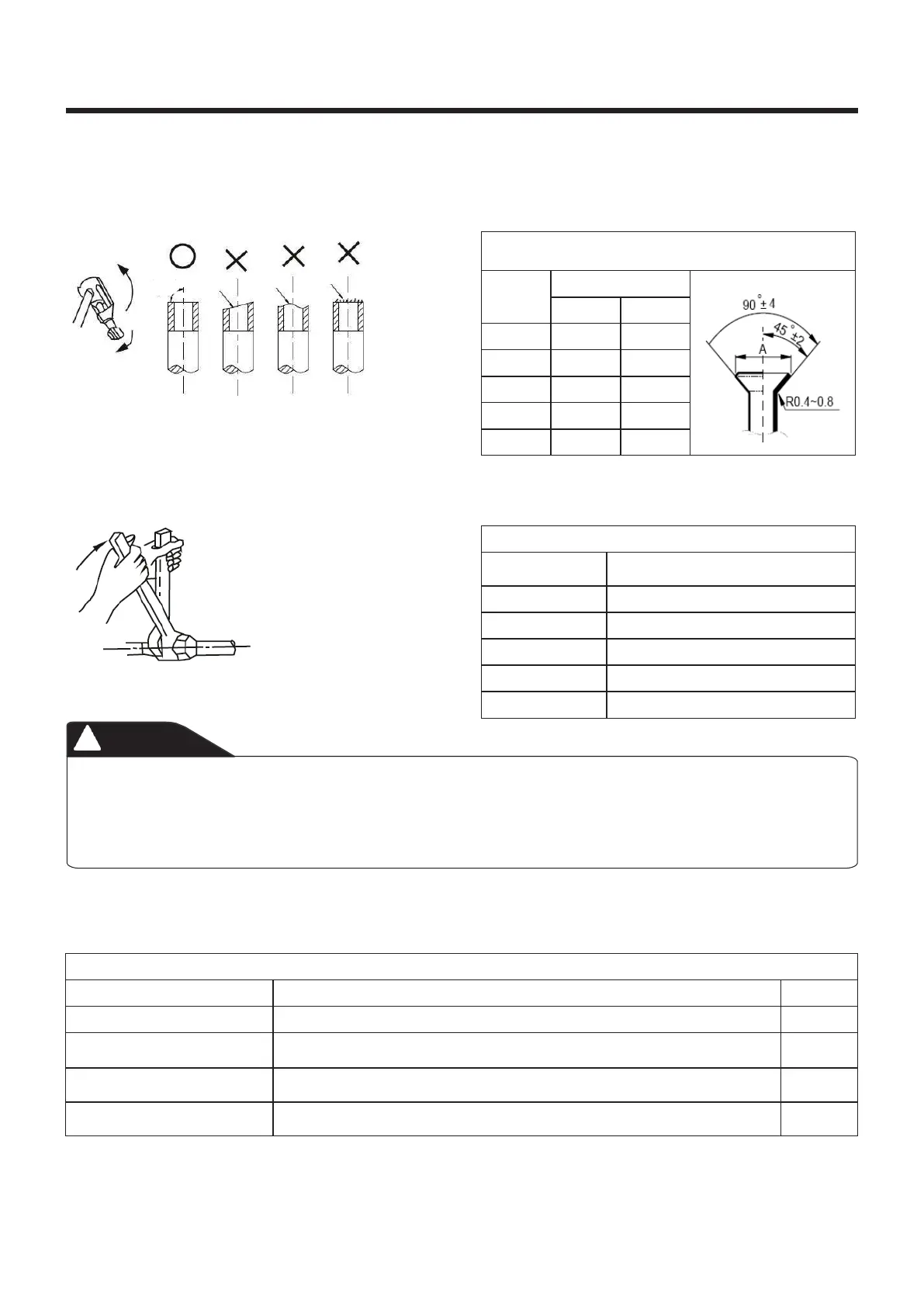

4. Instalación de las tuberías de conexión
6
90°
! NOTA
4.1 Tubería de refrigerante
1. Abocardado
Fig. 4-1 Corte de la tubería de conexión
Fig. 4-2 Diagrama de maniobra de apriete
4.2 Dimensión de tubería de refrigerante y pasos para conectar las tuberías
Cuadro 4-3 Definición de tubería
Código
L1
Tubería principal de la unidad inter
L2~L5
Distribuidor de la unidad interior
A,b,c,d,e,f
Componentes del distribuidor de la
Componentes de la tubería para conectar la tubería principal, la tubería
secundaria principal y la tubería secundaria
A,B,C,D,E
Tabla 4-1 Dimensión de abocardado de la tubería
de conexión
Diámetro
exterior
(mm)
A(mm)
Máximo Mínimo
1/4
8.7 8.3
3/8
12.4 12.0
1/2
15.8 15.4
5/8
19.0 18.6
3/4
23,3 22,9
Tabla 4-2 Par de apriete
Dimensiones de la
Par de apriete (Nm)
1/4
14.2~ 17.2(144~ 176 kgf•cm)
3/8
32.7~ 39.9(333~ 407 kgf•cm)
1/2
49.5~ 60.3(504~ 616 kgf•cm)
5/8
61.8~ 75.4(630~ 770 kgf•cm)
3/4
97.2~ 118.6(1115~ 1364 kgf•cm)
Inclinado Irregular
Rebaba
