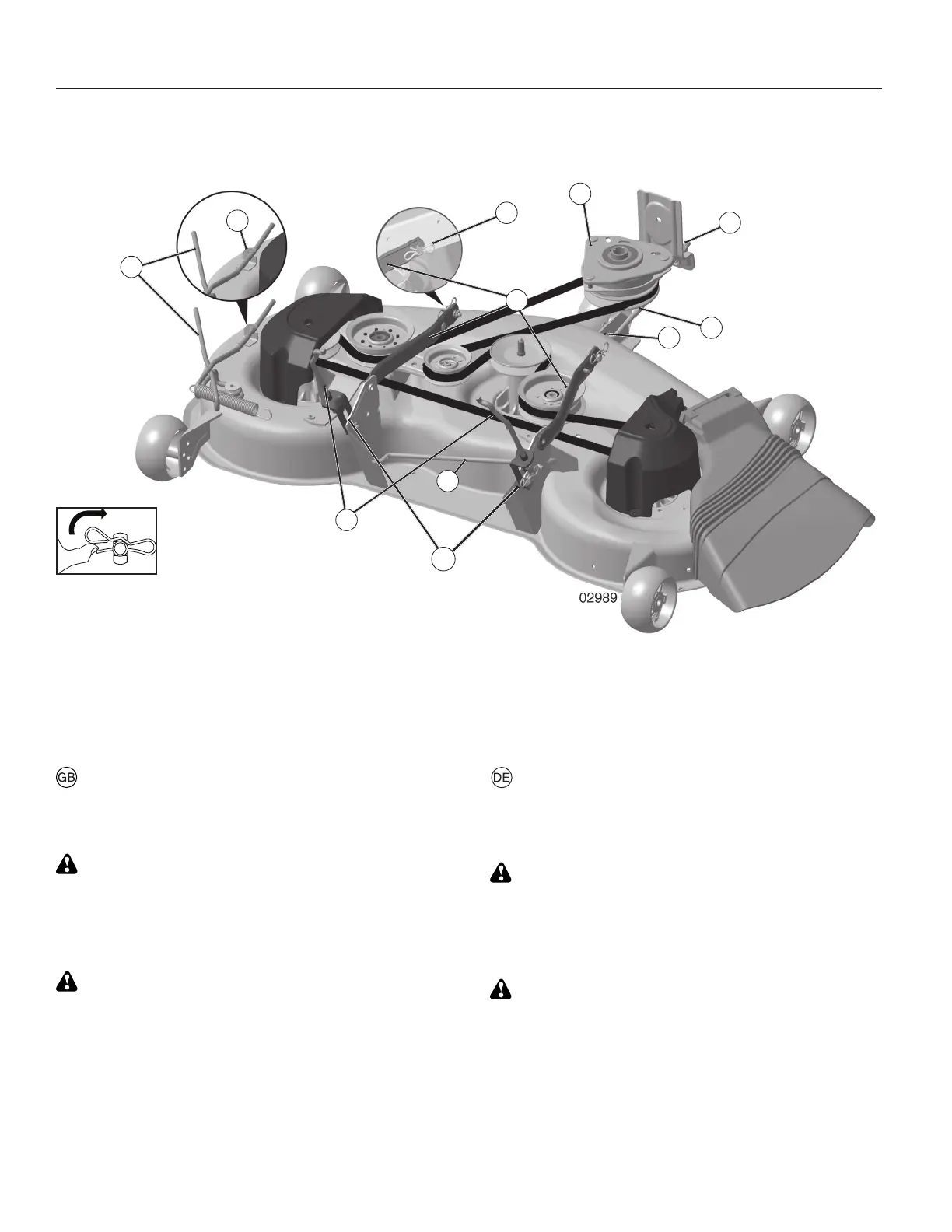

Entfernen Des Mähers
• Die Gerätekupplung auf “DISENGAGED” (LÖSEN) stellen.
• Drücken Sie den Hebel der Gerätehubvorrichtung ganz
nach unten.
• Die Riemenspannstange (K) vom Arretierbügel (L) lösen.
VORSICHT: Die Riemenspannstange ist federgespannt. Die
Stange gut festhalten und langsam loslassen.
• Den Mäherriemen von der Antriebsrolle (M) abnehmen.
• Federklammer (E) ausbauen und Stange abnehmen.
• Federklammer (A) ausbauen und Stange abnehmen.
• Federklammer (D) ausbauen und Stange abnehmen.
VORSICHT: Die Hebel der Gerätehubvorrichtung ist federges-
pannt. Die Stange gut festhalten und langsam loslassen.
• Den Mäher von rechts unter dem Traktor hervorziehen.
To Remove Mower
• Place attachment clutch in “DISENGAGED” position.
• Lower attachment lift lever to its lowest position.
• Disengage belt tension rod (K) from lock bracket (L).
CAUTION: Belt tension rod is spring loaded. Have a tight grip
on rod an
d release slowly.
• Remove mower belt from clutch pulley (M).
• Dismantle the retainer spring (E) and remove the lever.
• Dismantle the retainer spring (A) and remove the lever.
• Dismantle the retainer spring (D) and remove the lever.
CAUTION: Attachment lift lever is spring loaded. Have a tight
grip on rod an
d release slowly.
• Slide mower out from under right side of tractor.
A
K
S
L
M
F
E
H
C
D
B
