20
4.5 Dépose du mécanisme de
fermeture automatique sur la porte
Le produit est livré avec le mécanisme de fermeture automatique
de porte pré-installé. Il pourra être retiré le cas échéant.

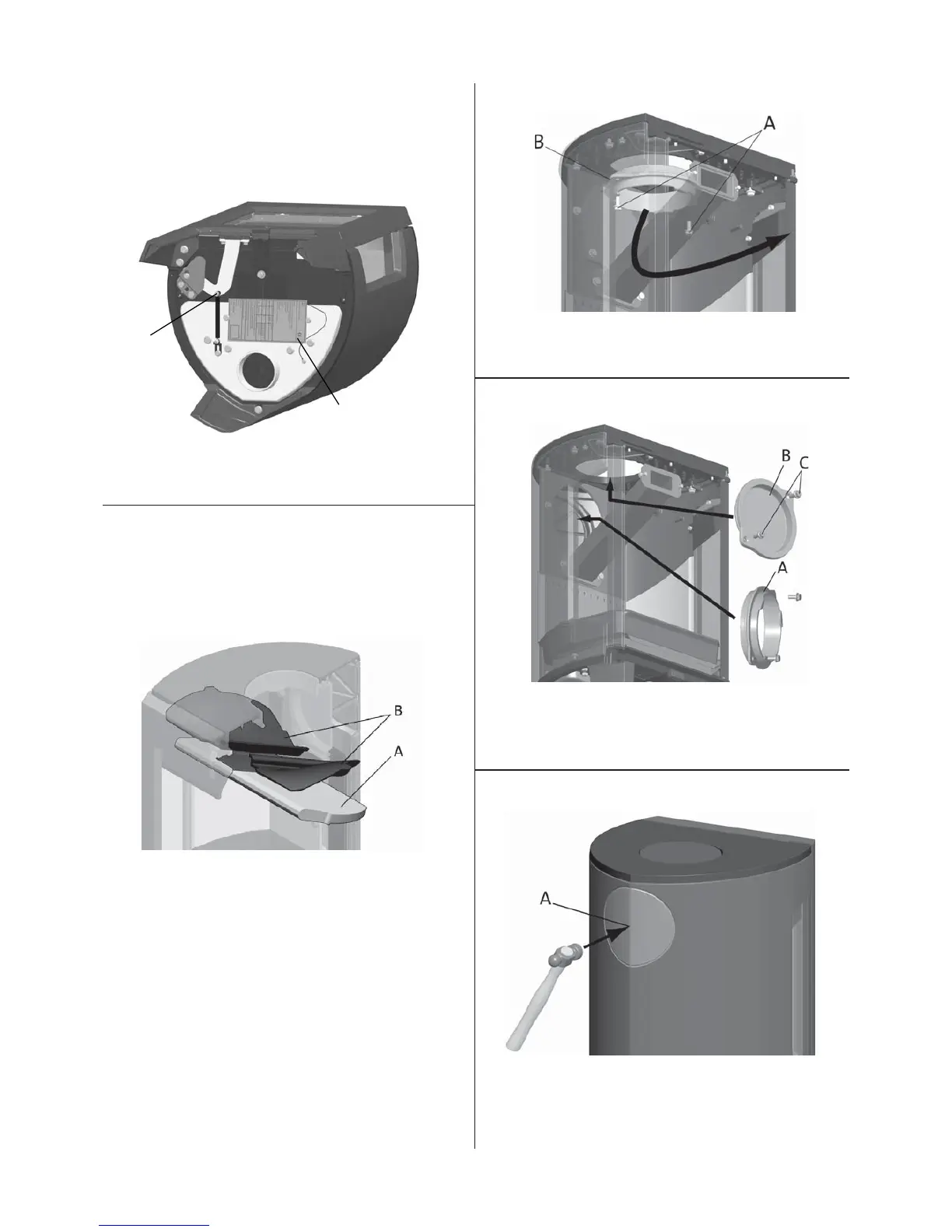

Fig. 3
A
B
1. Déposez la vis et l’écrou (Fig. 3 A).
2. Décrochez et retirez le ressort.
4.6 Sortie de fumées à l’arrière
L’appareil est livré avec la buse pour un raccordement dessus.
N.B. Procéder comme suit pour le raccordement arrière :
Fig. 4
1. Soulevez délicatement la chicane (fi g. 4 A).
2. Déposez l’une des plaques de doublage latérales en la
soulevant légèrement pour la dégager. (Si vous utilisez
des outils, n’oubliez pas qu’une manipulation brutale peut
endommager les plaques de vermiculite).
3. Retirez le défl ecteur.
4. Retirez l’autre plaque de doublage latérale.
5. Retirez les défl ecteurs supérieurs (fi g. 4 B).
Fig. 5
6. Dévisser les vis (fi g.5 A) et retirer la buse (fi g. 5B) par l’intérieur
de la chambre de combustion.
Fig. 6a
7. Desserrer les vis (fi g. 6a C) et retirer la cache sortie de
fumées (fi g. 6a B) de l’arrière par l’intérieur de la chambre
de combustion.
Fig. 6b
8. Cassez les cache passage de tuyau (fi g 6b A).
9. Fixer la buse par l’intérieur à la place du cache sortie de
fumées.
10. Remettre en place les défl ecteurs hauts (fi g. 4 B) et bas
(fi g. 4 A).
FRANCAIS
