4.5 Desmontar el mecanismo de cierre
automático de la puerta
El producto incluye un mecanismo de cierre automático de la
puerta preinstalado, que puede desmontar si lo desea.

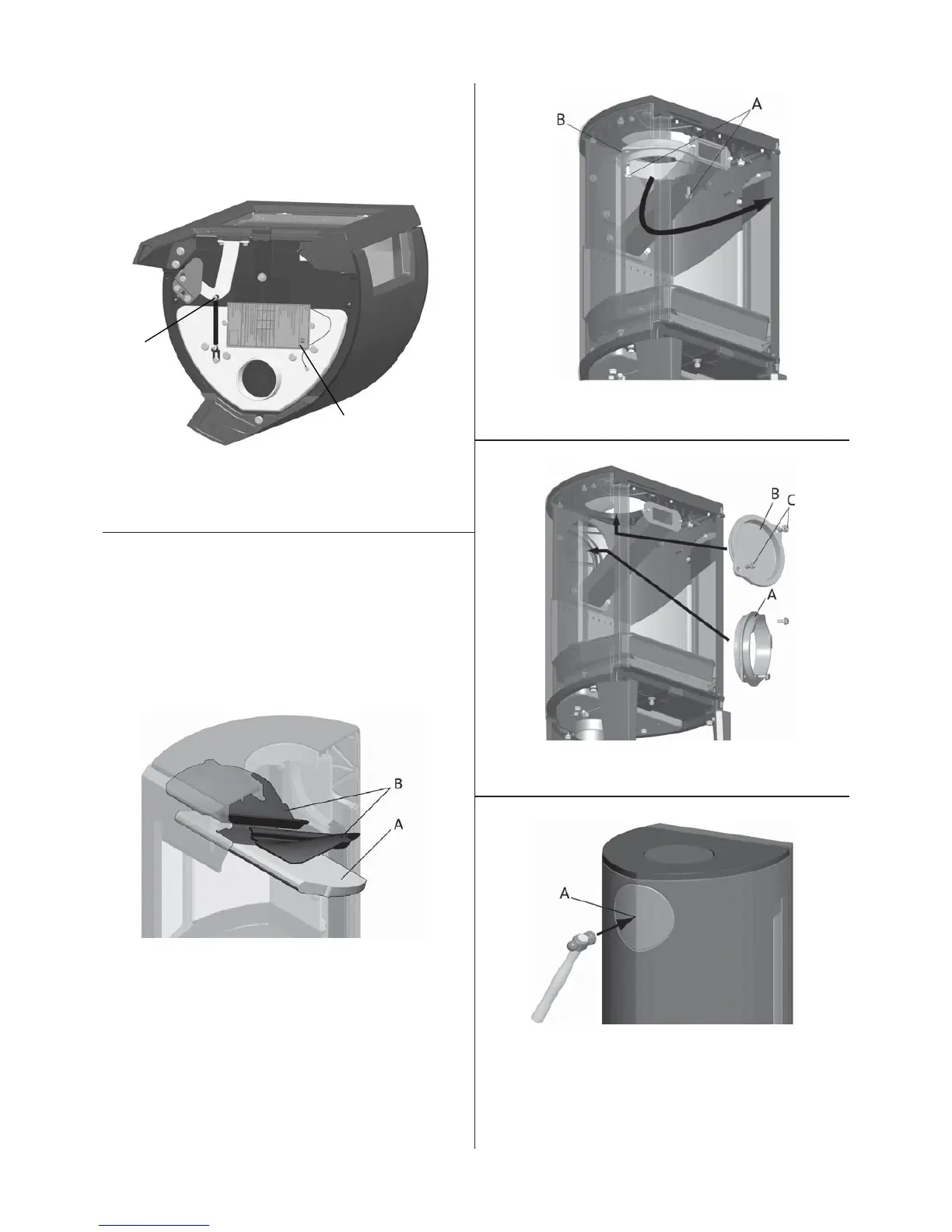

Fig. 3
A
B
1. Quite el tornillo y la tuerca (Fig. 3 A).
2. Suelte y retire el muelle.
4.6 Ajuste de la tubería de humos para
salida posterior
El producto se suministra de fábrica con la salida de humos en
confi guración de salida superior.
Nota: Siga las instrucciones siguientes para instalaciones
con salida posterior.
Fig. 4
1. Levante con cuidado la placa defl ectora (fi g. 4 A).
2. Quite una de las placas de combustión laterales
levantándola un poco y sacándola. (Tenga en cuenta que
si utiliza herramientas, las placas de vermiculita pueden
sufrir daños por una manipulación descuidada).
3. Retire la placa defl ectora.
4. Quite la otra placa de combustión lateral.
5. Retire los defl ectores de escape (fi g. 4 B).
Fig. 5
6. Desatornille los tornillos (fi g. 5 A) y retire la salida de humos
(fi g. 5 B) de su posición superior en la cámara de combustión.
Fig. 6a
7. Desatornille los tornillos (fi g. 6a C) y retire la tapa (fi g. 6a B)
de la salida posterior en la cámara de combustion.
Fig. 6b
8. Rompa las tapas marcadas (fi g. 6b A).
9. Coloque la salida de humos (fi g. 6a A) desde el interior de
la cámara de combustión en el lugar donde estaba la tapa.
10. Instale la tapa (fi g. 6a B) en el lugar donde estaba la salida
de humos
11. Y por último vuelva a colocar los defl ectores de humos (fi g. 4
B) y la placa defl ectora (fi g. 4 A).
