53
Odległość od ściany z materiału
niepalnego
Pojęcie „ściana z materiału niepalnego” należy rozumieć jako
nienośną ścianę wykonaną z cegły lub betonu.
W sprawie ograniczeń oraz wymogów dotyczących instalacji
prosimy o kontakt z miejscowymi władzami budowlanymi.
4.3 Komin i rury podłączeniowe
Piec należy podłączyć do kanału dymowego za pomocą
rur przeznaczonych do podłączeń palenisk na paliwa stałe
zgodnie ze specyfi kacją w «2.0 Dane techniczne».
Powierzchnia przekroju poprzecznego kanału dymowego
musi być co najmniej równa powierzchni przekroju
poprzecznego wylotu spalin. Użyj do obliczeń danych
zgodnych ze specyfi kacją w «2.0 Dane techniczne».
Podłączenie do komina prefabrykowanego musi być
zgodne z instrukcją podłączeń dla tego typu kominów.
Przed wykonaniem otworów podłączeniowych w kominie,
należy przeprowadzić test montażowy w celu wyznaczenia
miejsca podłączenia. Minimalne wymiary podłączenia
pokazane są na Rys.1.
Sprawdź czy przewód podłączeniowy na całej swojej
długości jest skierowany ku górze, do połączenia z
kanałem dymowym w kominie.
Aby umożliwić późniejsze usuwanie sadzy z rur
podłączeniowych zastosuj kolano z otworem rewizyjnym.
Zwróć uwagę, aby połączenia były elastyczne, tzn. nie
mogą być ciasno spasowane. Pozwala to zapobiec
powstawaniu naprężeń i pęknięć.
Zalecany ciąg kominowy, patrz «2.0 Dane techniczne».
Prawidłowy przekrój rur podłączeniowych, patrz «2.0 Dane
techniczne»
Ważne! Wysokość komina powinna wynosić minimum 4,5
m licząc od poziomu dna komory paleniskowej do górnej
krawędzi wylotu przewodu dymowego. Jeśli ciąg jest zbyt
silny, należy zainstalować na przewodzie dymowym szyber, w
celu zmniejszenia ciągu.
Ciężar konstrukcji obudowy kominka nie może być
przeniesiony na komin. Obudowa kominka nie może utrudniać
ruchów komina i nie może ona być przymocowana do komina.
4.4 Przed montażem
Produkt jest dostarczany w jednym opakowaniu.
Po odpakowaniu kominka upewnij się, że wkład kominkowy
nie jest w żaden sposób uszkodzony, a mechanizm regulacji
działa poprawnie.
4.5 Mechanizm samozamykający
drzwi
Piec posiada mechanizm samozamykający drzwi. W razie
potrzeby można go usunąć

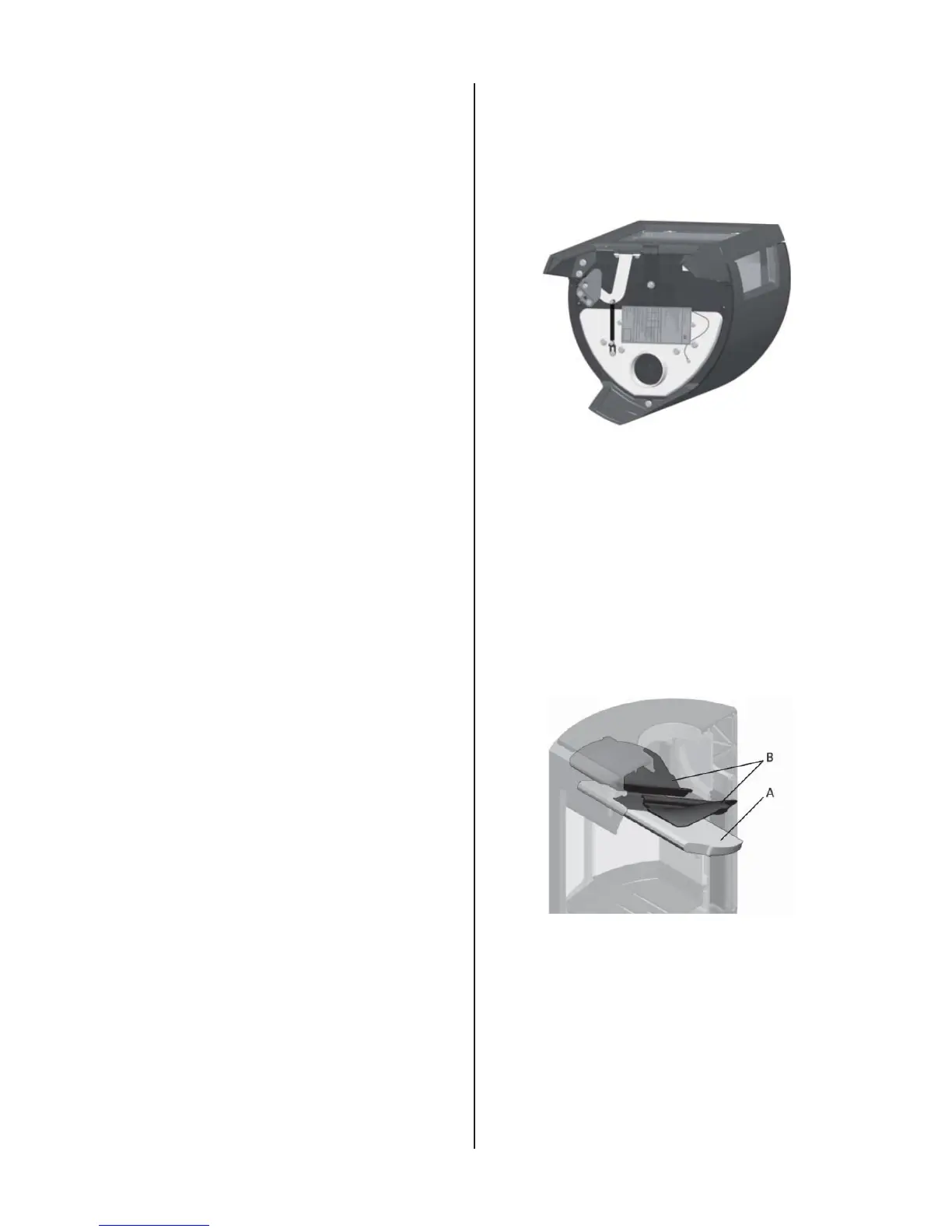

Rys. 3
1. Odkręć śrubę i nakrętkę (Rys. 3A)
2. Zdejmij sprężynę z haczyka i usuń ją.
4.6 Podłączenie rury dymowej -
wylot tylny
Piec jest fabrycznie przygotowany do górnego podłączenia rur
dymowych.
Uwaga! Aby podłączyć rurę dymową z tylnym wylotem należy
postępować zgodnie z poniższą procedurą:
Rys. 4
1. Unieś ostrożnie wermikulitową płytę dopalającą (Rys. 4A).
2. Usuń jedną wewnętrzną płytę boczną: lekko ja podnieś i
wtedy wyjmij. (używając narzędzi bądź bardzo ostrożny,
aby nie uszkodzić wermikulitu).
3. Wyjmij płytę dopalającą.
4. Wyjmij druga boczną płytę wewnętrzną.
5. Wyjmij oba defl ektory żeliwne (Rys. 4B).
POLSKI
