28
ITALIANO

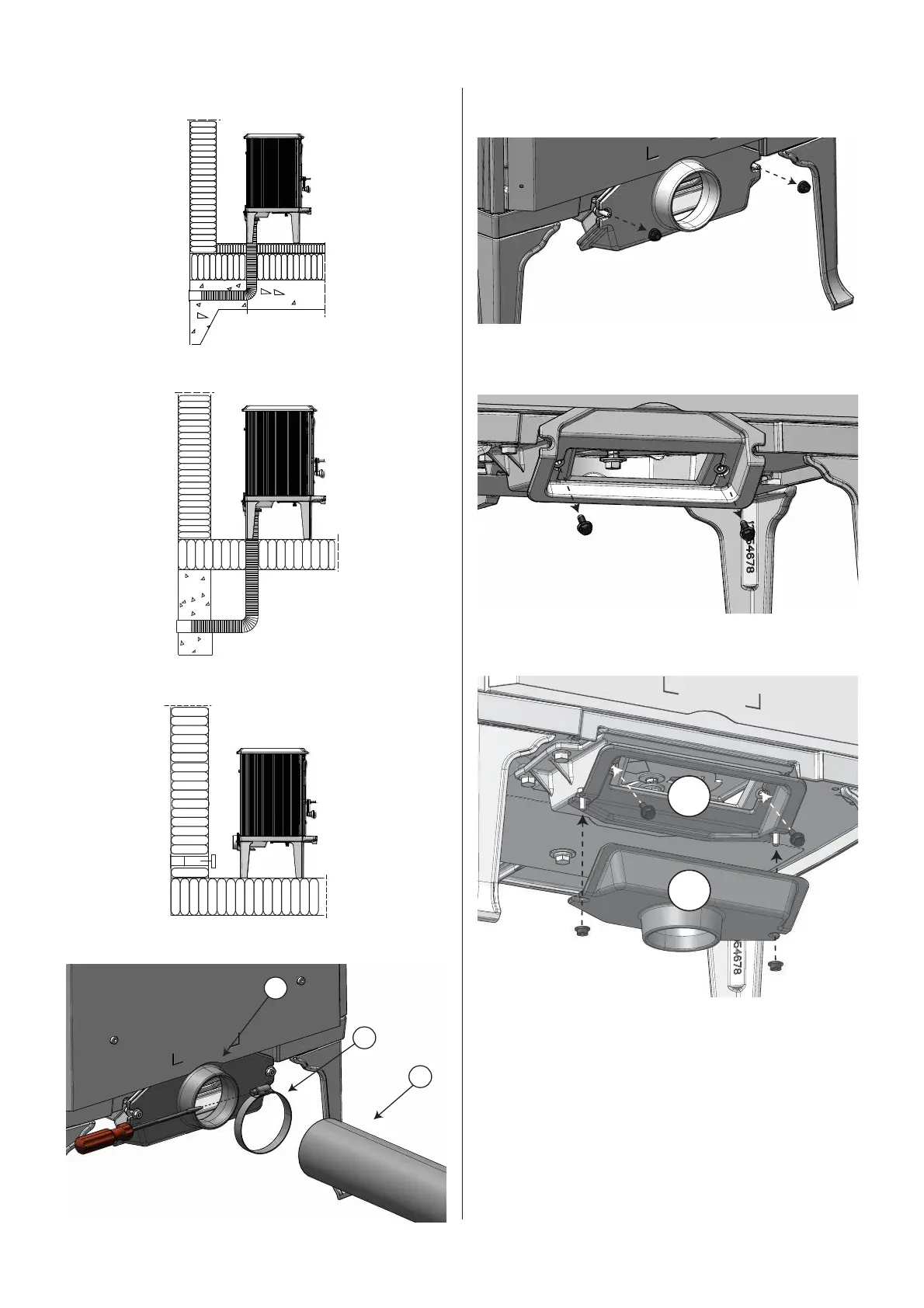

Fig. 5b Attraverso il pavimento e la piastra di terra
Fig. 5c Attraverso il pavimento e il basamento
Fig. 5d indirettamente attraverso una parete esterna
Fig 6 Installazione dell’alimentazione dell'aria esterna
A
C
B
1. Collocare il fl essibile dell’aria esterna (A) sull’esterno
dell’adattatore aria esterna (B). La procedura è identica
per la presa a muro o a pavimento.
2. Serrare la fascetta stringitubo (C) con un cacciavite.
Fig. 7a Passare dalla presa posteriore alla presa inferiore
dell’aria esterna
1. Allentare le due viti che fi ssano l’adattatore aria esterna.
Fig. 7b
2. Allentare le due viti che fi ssano l’adattatore.
Fig. 7c
A
B
3. Ruotare l’adattatore aria esterna (B) e l’adattatore (A)
di 180 gradi, e montarlo sulla parte inferiore della stufa
usando le stesse viti tolte nelle fi gure 7a e 7b.
