Jøtul F 373 con conexión de aire externo a
través del suelo
Si el producto Jøtul F 373 Advance se va a instalar con una toma
de aire externo a través del suelo, primero se debe girar la entrada
de aire exterior (A).

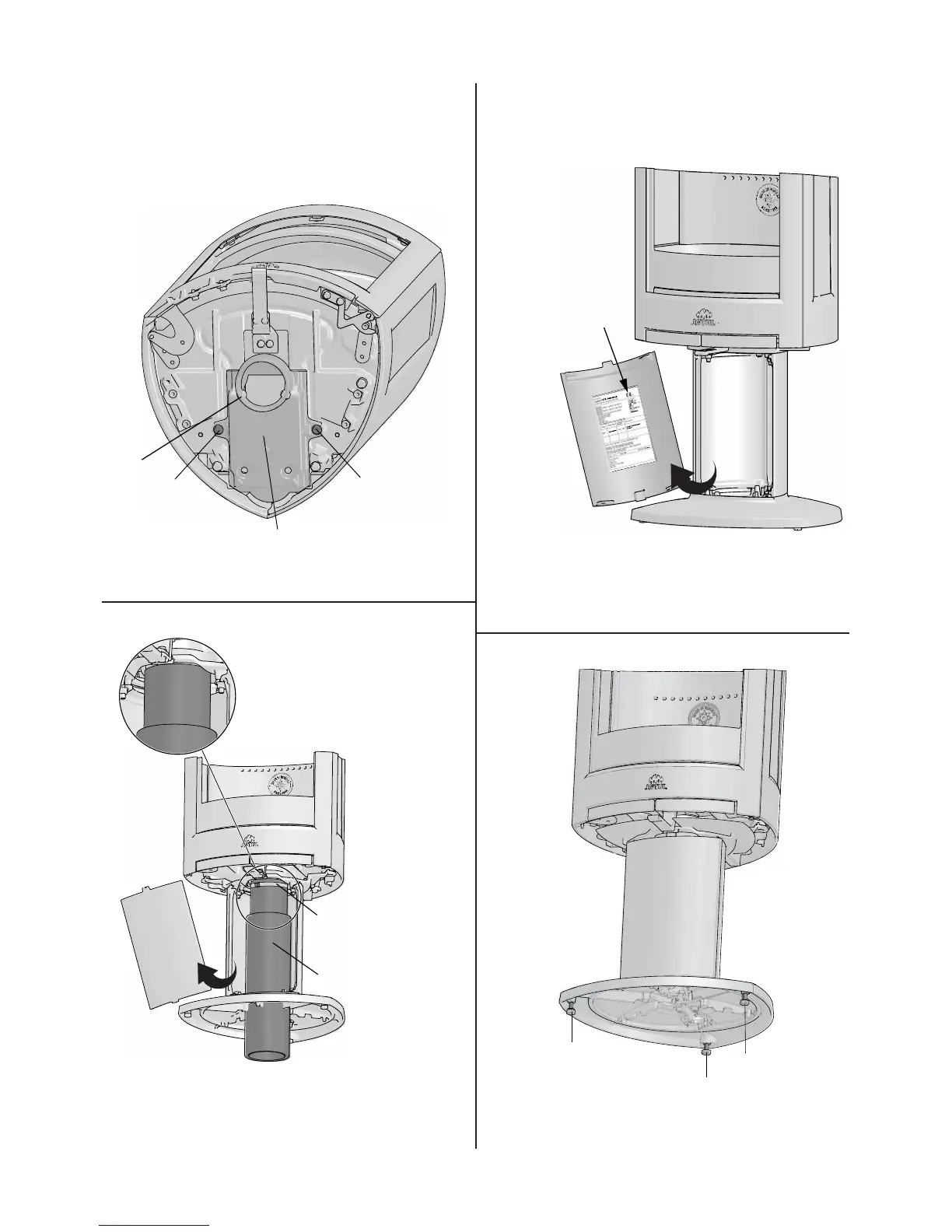

Figura 15
A
C
C
B
1. Afl oje los tornillos (C). Gire la toma de aire exterior de
modo que la abertura quede situada en el medio.
Figura 16
Si va a instalar un juego giratorio
(extra opcional), no utilice
la abrazadera de tubo.
Abrazadera de tubo
Toma de aire externo
El kit de la toma de aire externo se conecta a la toma de
aire externo en la parte inferior de la cámara de combustión.
Nota: Si va a instalar una placa giratoria, deberá instalarla
antes de colocar la estufa en posición vertical. Consulte las
instrucciones de montaje incluidas en el juego giratorio.
4.6 Ubicación de la etiqueta de
homologación
Figura 17
Etiqueta de
homologacíon
2. Desmonte la cubierta delantera del pedestal.
3. Pegue la etiqueta de homologación (A), que se encuentra
dentro de la bandeja recogecenizas, en la parte interior de
la cubierta delantera. (Esta etiqueta es importante para la
homologación del producto).
Figura 18
A
A
A
Nivele el producto con los 3 tornillos de ajuste (A).
Nota: Si va a utilizar una plancha de suelo de cristal (extra
opcional), el producto deberá elevarse unos 8-10 mm del
suelo utilizando los 3 tornillos de ajuste.
