57
4.7 Chimenea y tubo del tiro
• La estufa solo debe conectarse a una chimenea y tubo de
tiro homologados para estufas de combustible sólido con
temperaturas de gas de tiro conforme a lo especifi cado en
«2.0 Datos técnicos».
• La sección de la chimenea debe estar diseñada para
ajustarse a la estufa. Emplee «2.0 Datos técnicos» para
calcular la sección correcta de chimenea.
• La chimenea debe conectarse de acuerdo con las
instrucciones de instalación del proveedor de la chimenea.
• Antes de practicar un orifi cio en la chimenea, debe
instalarse provisionalmente el producto para marcar
correctamente la posición de la estufa y del orifi cio de
la chimenea. Consulte la Fig. 1 para determinar las
dimensiones mínimas.
• Con una salida trasera, emplee un codo de tubo de tiro con
una trampilla que permita su deshollinado.
• No olvide que es de suma importancia que las conexiones
ofrezcan un cierto grado de fl exibilidad. Ello tiene como fi n
prevenir que el movimiento de la instalación pueda generar
grietas.
• Para recomendaciones sobre la corriente de chimenea,
consulte el apartado «2.0 Especifi caciones técnicas».
Para las dimensiones del tubo de tiro con la sección
correspondiente, consulte «2.0 Especifi caciones
técnicas».
N. B.: La longitud mínima recomendada de la chimenea es
de 3,5 m desde la inserción del tubo de tiro. Si la corriente es
demasiado fuerte, podrá instalarse un amortiguador de tubo
de tiro y utilizarse para reducir la corriente.
Empleo en condiciones climatológicas
diversas
El efecto del viento en la chimenea puede influir en gran medida
en el modo de reacción de la estufa ante diferentes cargas por
viento de modo que puede ser necesario regular la alimentación
de aire para lograr una buena combustión. Además, puede
suponer una ventaja montar una trampilla dentro del tubo de
combustión para de este modo regular el tiro de la chimenea
durante las variaciones de la carga por viento.
Incluso la niebla puede influir en gran medida en el tiro de la
chimenea, por lo cual pueden ser necesarios otros ajustes del aire
de combustión para lograr una buena combustión.

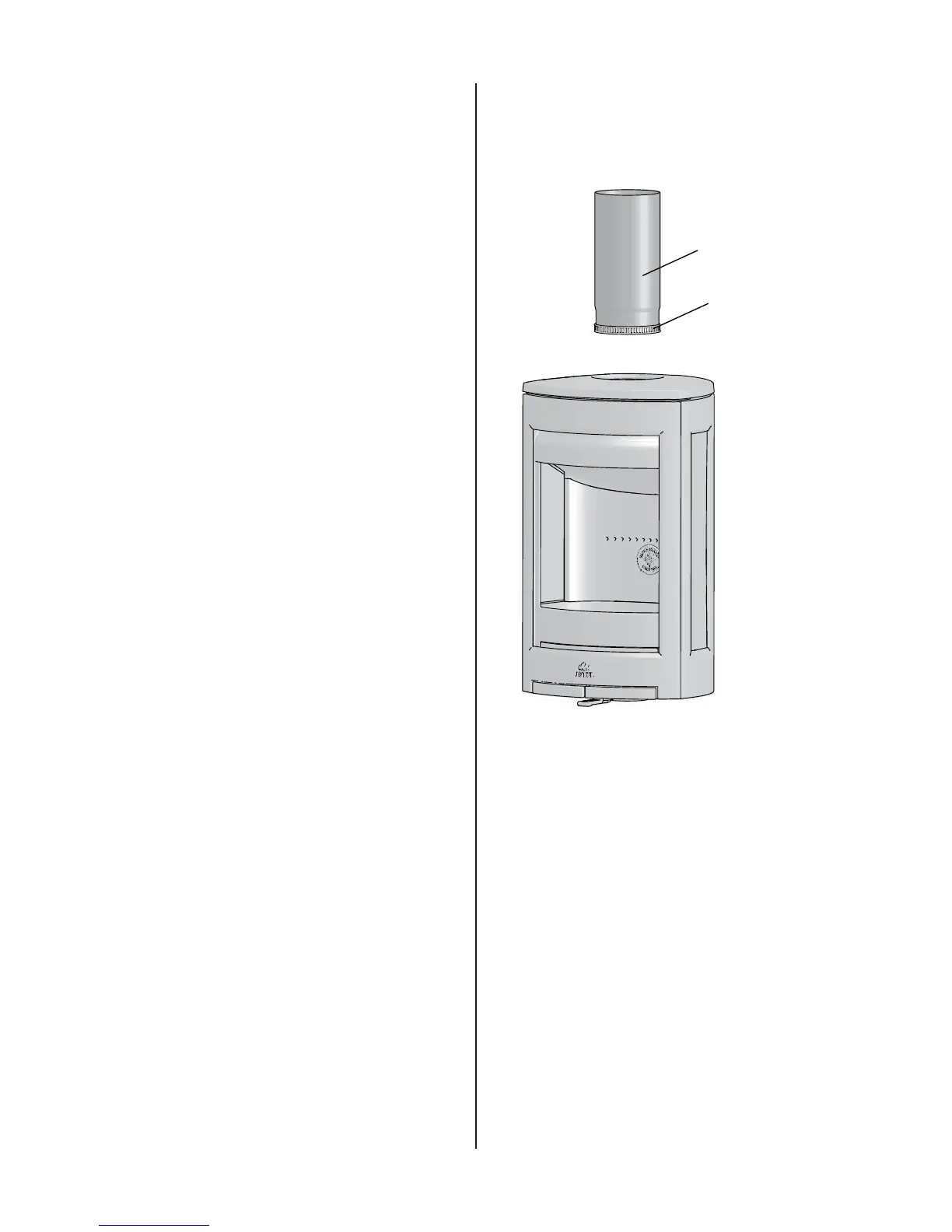

Montaje del tubo de humos con salida
superior
De serie, el producto se entrega con una salida de humos por
la parte superior.
Figura 19
Tubo de humos
Junta
1. Coloque la junta en el extremo inferior del tubo de humos.
2. Inserte el tubo de humos por la placa superior.
ESPAÑOL
