7.1 Sustitución de piezas de la cámara
de combustión
Use las herramientas con mucho cuidado. El panel Skamol
(placa de combustión trasera) debe manipularse con extremo
cuidado para evitar que sufra daños.

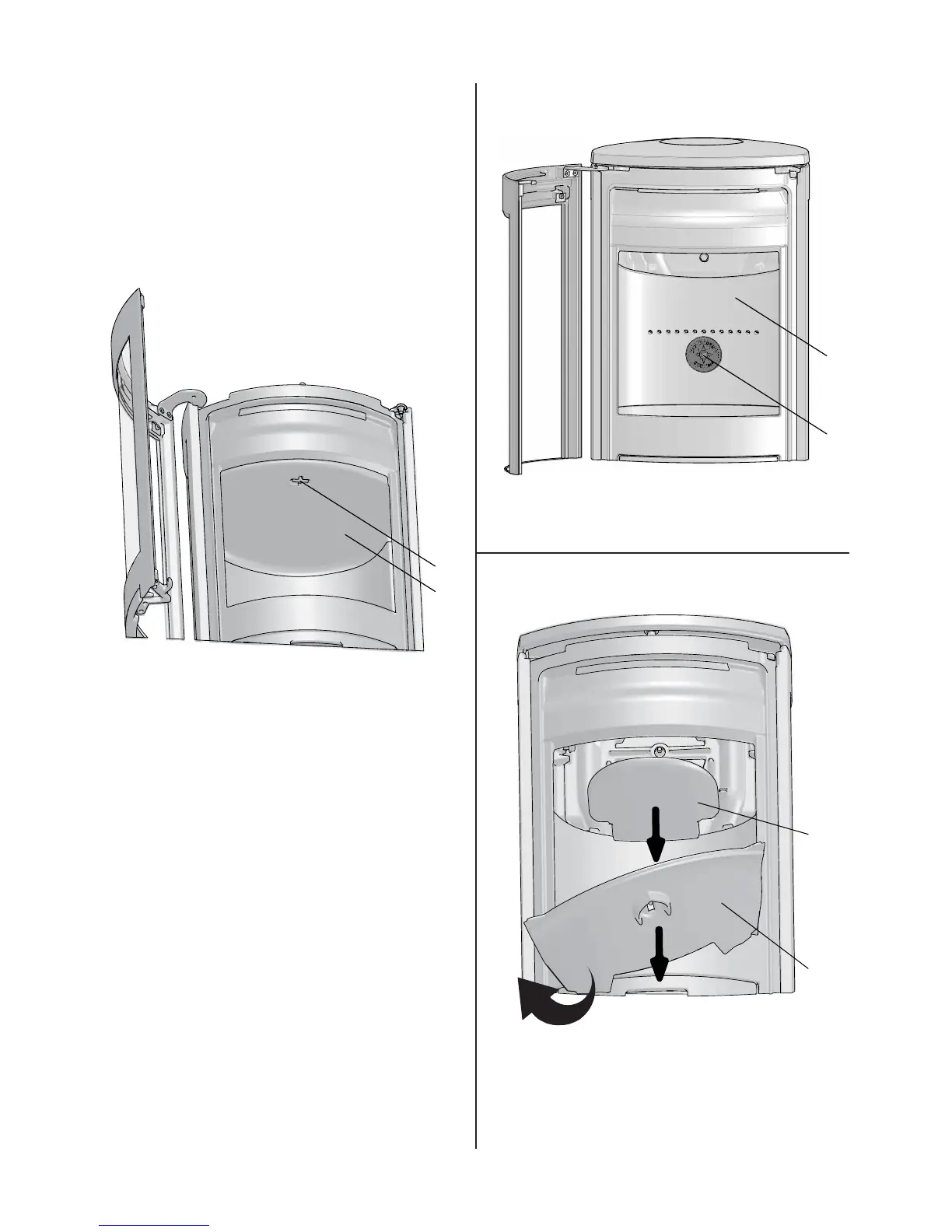

Sustitución de la placa defl ectora
Figura 30
A
B
1. Levante la placa defl ectora (A) y gire la llave (B) 90° en
la placa defl ectora (A). Después, retire la llave. Levante
el extremo trasero de la placa defl ectora e inclínela para
sacarla.
Sustitución de la placa de combustión
Figura 31
2. Desmonte la placa de combustión (C) quitando el tornillo
(D) situado en el centro de la placa de fi jación. Levántela e
inclínela para sacarla.
Sustitución de los defl ectores de escape
Figura 32
E
F
3. Los defl ectores de escape superior e inferior están situados
sobre la placa defl ectora. Desmonte el defl ector inferior (E)
levantándolo por el extremo trasero e inclinándolo para sacarlo.
4. Levante el defl ector superior (F) para sacarlo de las
ranuras y sáquelo de la cámara de combustión.
5. El procedimiento para montar las piezas nuevas es el
mismo en orden inverso.
