64
7.2 Sustitución de la placa de
combustión/placa inferior interna y
rejilla
(Si va a utilizar herramientas, es importante que tenga mucho
cuidado con el panel Skamol para que no resulte dañado).

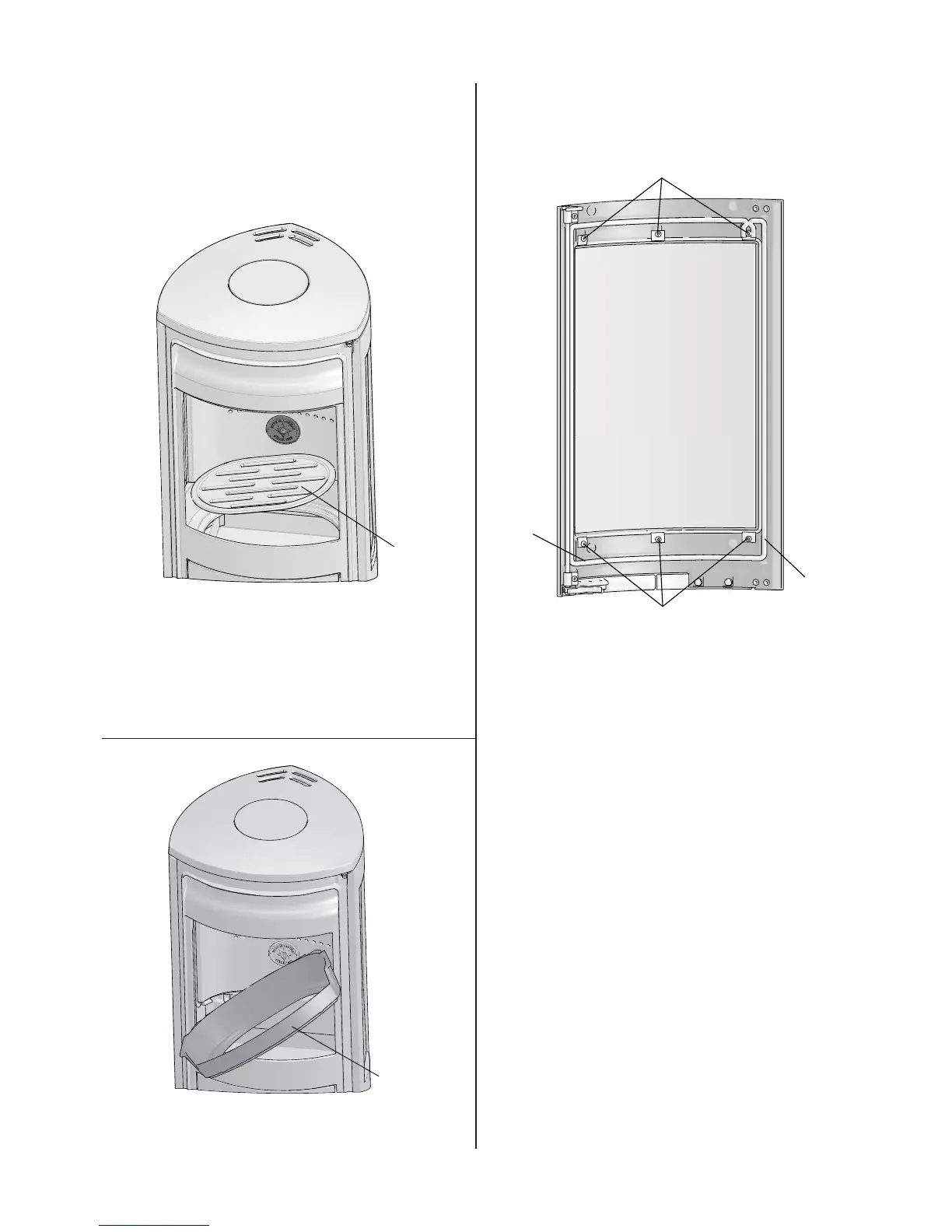

Figura 33
G
1. Levante la placa defl ectora y gire la llave (Figura 30 B)
90° en la placa defl ectora (Figura 30 A). Después, retire la
llave. Levante el extremo trasero de la placa defl ectora (G)
e inclínela para sacarla.
2. Desmonte la placa de combustión (Figura 31 C) quitando
el tornillo (Figura 31 D) situado en el centro de la placa de
fi jación. Levante la placa de combustión e inclínela para
sacarla.
3. Desmonte la rejilla (G).
Figura 34
H
4. Levante la placa interior inferior (H) e inclínela para sacarla.
5. El procedimiento para montar las piezas nuevas es el
mismo en orden inverso.
7.3 Sustitución del cristal de la puerta
y las juntas
Figura 35
I
J
K
L
1. Para sustituir el cristal de la puerta, quite primero los 3
tornillos de la parte inferior (I). Después, quite los 3 tornillos
de la parte superior (J). Desmonte el cristal.
2. Retire las juntas dañadas (interiores (L) y/o exteriores
(K)). Limpie las ranuras de las juntas, aplique adhesivo
nuevo y presione las juntas nuevas una vez colocadas en
su posición.
ESPAÑOL
