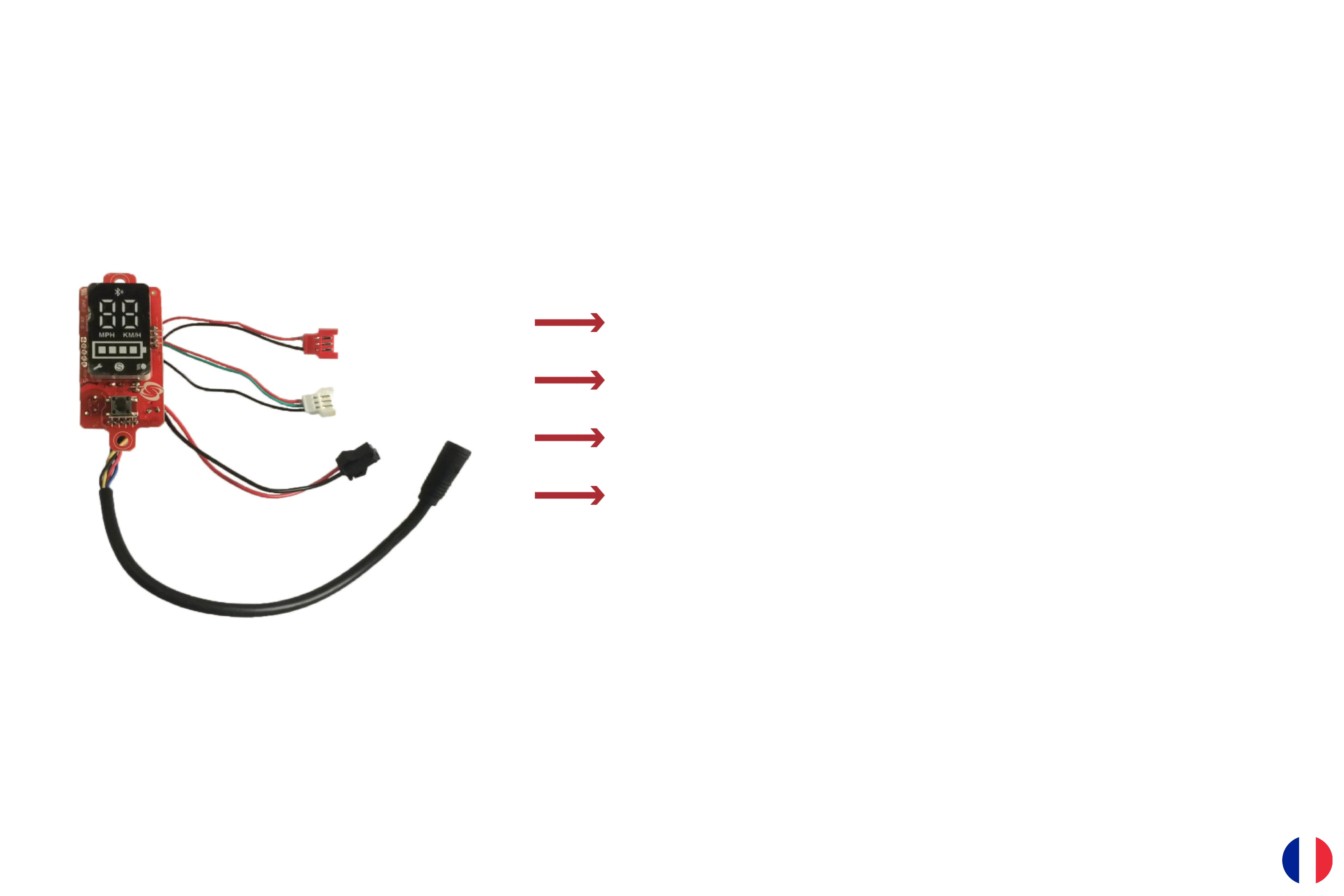

L’écran:
Câbles d’afchage:
Câble de frein:
(connecteur rouge): +5V rouge, Vout blanc, GND noir
Câble accélérateur:
(connecteur blanc): +5V rouge, Vout vert, GND noir
Câble de l’éclairage:
(connecteur noir): led rouge + (12V), GND noir - lumière
avant led
Câble de connexion de l’écran LCD:
SW jaune, +12V rouge, GND noir, TX bleu, RX vert
