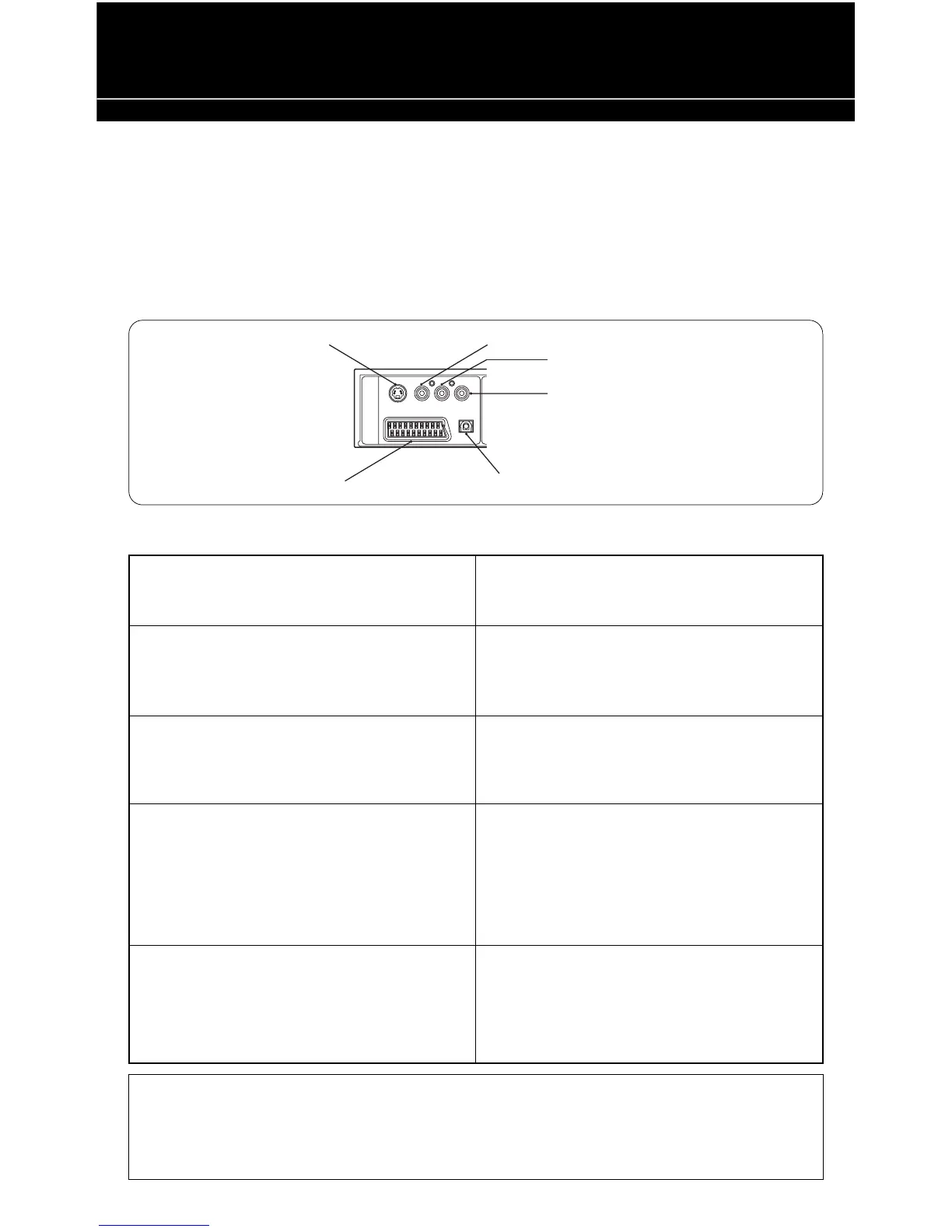

Het AV Control Center beschikt in totaal over 4 inputkanalen. Elk inputkanaal bestaat uit 6
inputconnectoren (fig.1).
Volg, afhankelijk van de outputconnectoren op uw AV-apparatuur, de meest geschikte kabelverbinding
in de “Tabel aansluiting inputapparatuur”.
CONTENTS
AFB. 1
TABEL AANSLUITING INPUTAPPARATUUR
Composite Video en Mono Audio:
Sluit de videoconnector aan op de gele Phono-
socket en de audioconnector op de witte Phono-
socket.
Composite Video en Stereo Audio:
Sluit de videoconnector aan op de gele Phono-
socket, de linkeraudioconnector op de witte
Phono-socket en de rechteraudioconnector op
de rode Phono-socket.
S-Video en Stereo Audio:
Sluit de S-Video-connector aan op de 4-pins mini-
DIN (S-VHS-socket), de linkeraudioconnector op de
witte Phono-socket en de rechteraudioconnector
op de rode Phono-socket.
SCART:
Sluit uw SCART-kabel aan op de 21 Pins SCART
(Peritel)-sockets die zowel video- als
audiosignalen verwerken.
(Opmerking: u moet een fully wired 21 Pins
SCART (Peritel)-kabel gebruiken om het
stereoaudiosignaal te verkrijgen)
SCART en Digital Optical:
Sluit de SCART-kabel aan op de 21 Pins SCART
(Peritel)-socket en de Digital Optical-connector op
de optical socket. Vergeet niet het stofkapje eerst
te verwijderen. Zet het kapje er weer op wanneer
de optische socket niet meer in gebruik is.
BELANGRIJK:
Elke inputaansluiting past uitsluitend op de overeenkomende outputaansluiting. Zo wordt bij een
SCART-kabel die is aangesloten op SCART Input 1 het identieke SCART-signaal uitgezonden via de
output SCART-aansluiting en kan dit niet via de aansluitingen voor S-Video, composite video of audio-
aansluitingen worden weergegeven.
