L’AV Control Center dispone di un totale di 4 canali di ingresso. Ciascun canale di ingresso è composto
da 6 connettori di ingresso (fig.1).
A seconda delle uscite disponibili dai propri apparecchi AV, seguire il cablaggio più adatto dalla “Tabella
dei collegamenti degli ingressi”.
CONTENTS

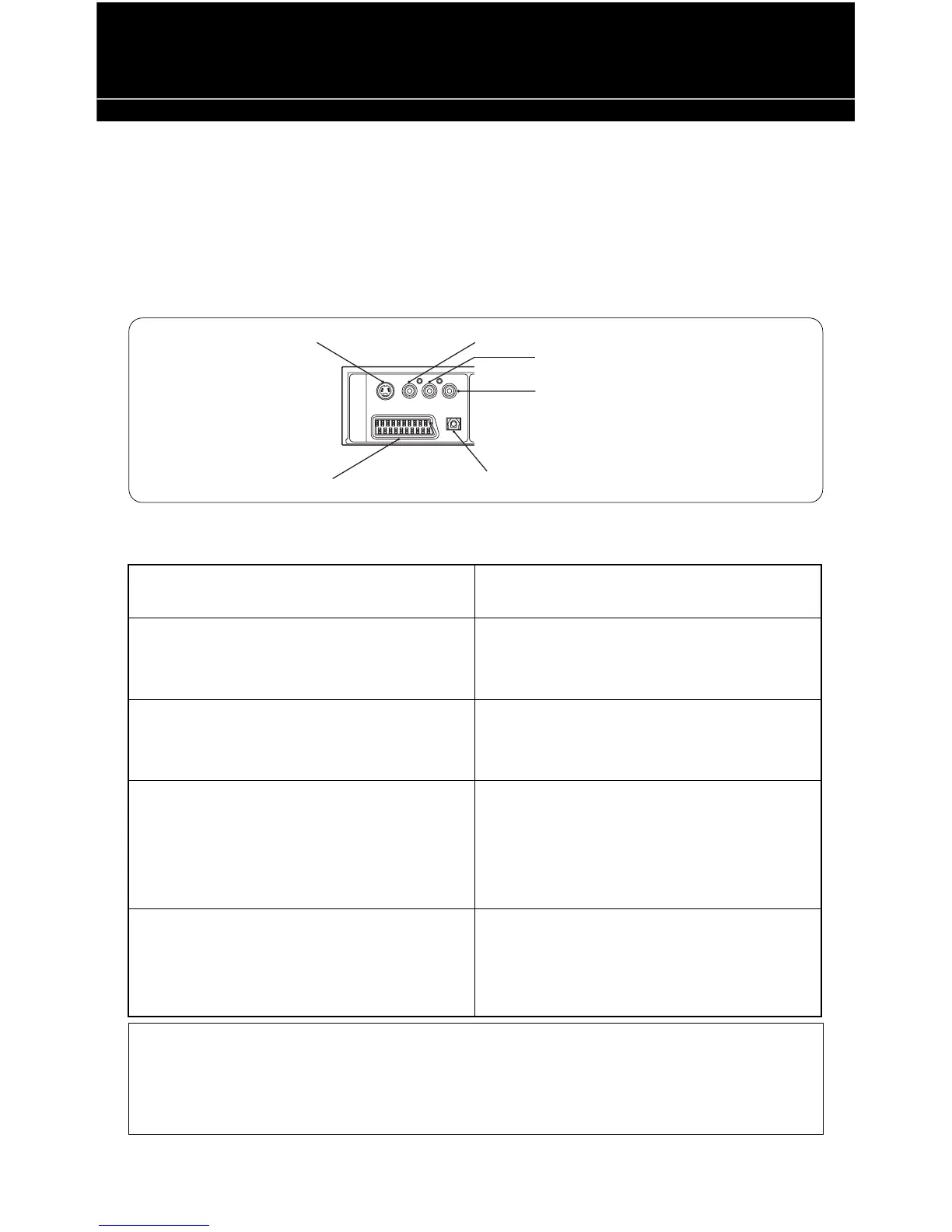

FIG. 1
TABELLA DEI COLLEGAMENTI DI INGRESSO
Videocomposito e audio mono:
Collegare il segnale video alla presa gialla RCA e
il segnale audio alla presa bianca RCA.
Videocomposito e audio stereo:
Collegare il canale video alla presa gialla RCA, il
canale audio sinistro alla presa bianca RCA e il
canale audio destro alla presa rossa RCA.
S-Video e audio stereo:
Collegare il cavo S-Video alla presa mini-DIN a 4-
pin (S-VHS), l’audio sinistro alla presa bianca RCA
e l’audio destro alla presa rossa RCA.
SCART:
Collegare il cavo SCART alla presa SCART
(Peritel) a 21 pin che gestisce sia i segnali audio
che video.
(Nota: è necessario utilizzare un cavo SCART a
21 pin per poter ricavare il segnale audio stereo)
SCART e ottico digitale:
Collegare il cavo SCART alla presa SCART (Peritel) a
21 pin e il cavo ottico digitale alla presa ottica.
Ricordarsi di rimuovere il cappuccio di protezione
antipolvere e di conservarlo in un posto sicuro per
reinserirlo quando la presa ottica non viene utilizzata.
IMPORTANTE:
Ciascun collegamento di ingresso corrisponderà solo al collegamento di uscita corrispondente. Ad
esempio, un cavo SCART collegato all’ingresso SCART 1 produrrà in uscita un segnale SCART
identico dal connettore di uscita SCART e non potrà essere visualizzato attraverso i collegamenti
S-Video, videocomposito o audio.
