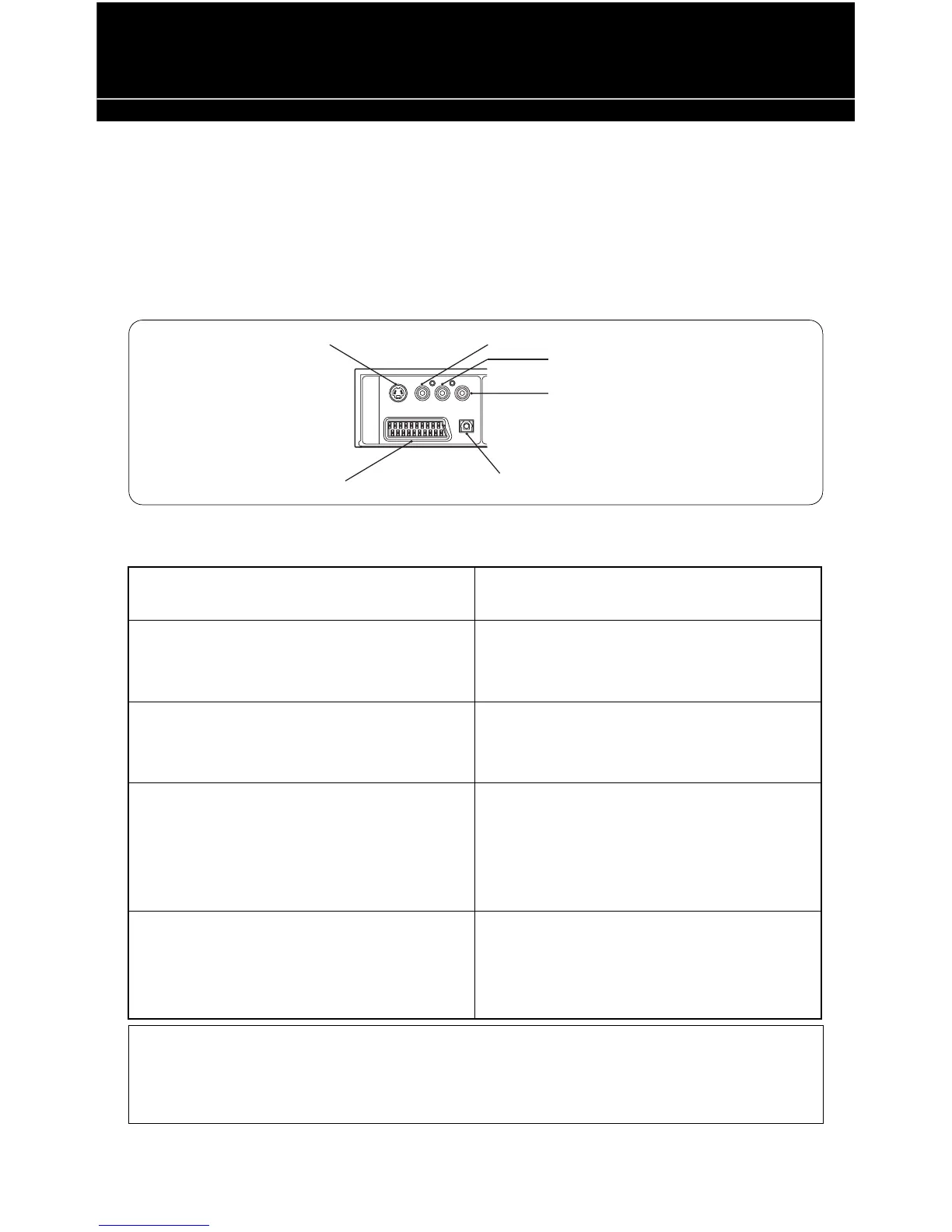

El equipo AV Control Center tiene un total de 4 canales de entrada. Cada canal de entrada incluye 6
conectores de entrada (ilustración 1).
Según las salidas que tenga en sus dispositivos AV, siga la conexión de cable más adecuada en la “Tabla
de Conexión de Entrada”.
CONTENTS
ILUSTRACIÓN 1
TABLA DE CONEXIÓN DE ENTRADA
Vídeo Compuesto y Audio Mono:
Conecte la toma de vídeo a la clavija amarilla Phono
y la toma de audio a la clavija blanca Phono.
Vídeo Compuesto y Audio Estéreo:
Conecte la toma de vídeo a la clavija amarilla Phono,
la toma izquierda de audio a la clavija blanca Phono
y la toma derecha de audio a la clavija roja Phono.
S-Video y Audio Estéreo:
Conecte la toma de S-Video al conector mini-DIN
de 4 pins (entrada S-VHS), la toma izquierda de
audio a la clavija blanca Phono y la toma derecha
de audio a la clavija roja Phono.
SCART (Euroconector):
Conecte su cable SCART a la toma SCART de 21 pins
(Peritel) que gestiona las señales de vídeo y audio.
(Nota: debe usar un cable SCART de 21 Pins (Peritel)
con cableado completo para poder extraer la señal de
audio estéreo).
SCART y toma Óptica Digital:
Conecte su cable SCART a la toma SCART de 21
pins (Peritel) y la toma Óptica Digital a la entrada
óptica. Acuérdese de limpiar la capa de polvo y de
guardar la toma óptica de forma segura cuando
no se esté utilizando.
S-Video
Audio derecha (rojo)
Vídeo compuesto (amarillo)
Audio ÓpticaSCART (Peritel)
INPUT 1
Audio izquierda (blanco)
IMPORTANTE:
Cada conexión de entrada sólo corresponderá a la conexión de salida equivalente. Por ejemplo un cable
SCART acoplado a SCART Input 1 (entrada 1) transmitirá la misma señal SCART que la conexión SCART
de salida y no se puede transmitir a través de las conexiones de S-Video, vídeo compuesto o de audio.
