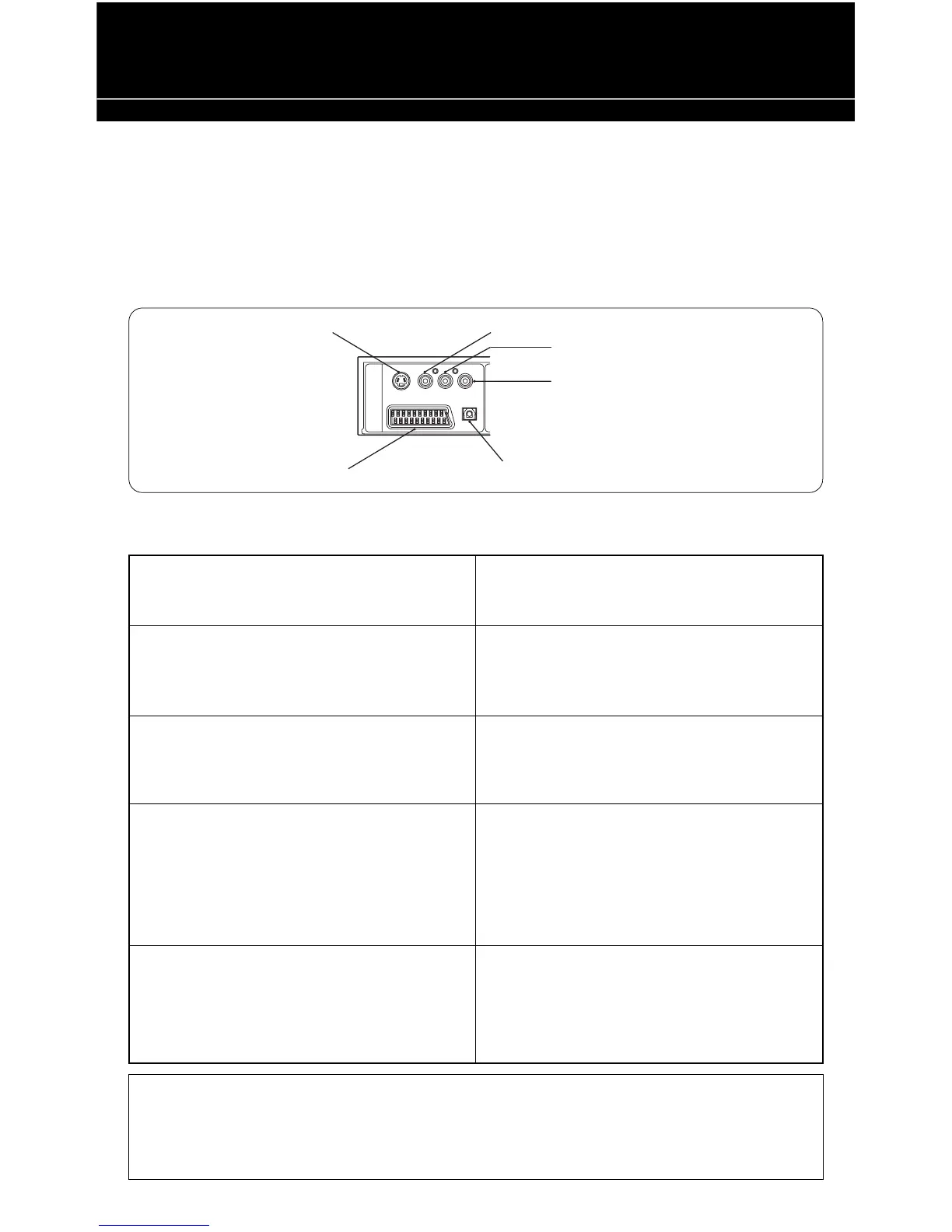

Das AV Control Center verfügt insgesamt über 4 Eingangskanäle. Jeder Eingangskanal besteht aus 6
Eingangsverbindungsmöglichkeiten (Abb.1).
Wählen Sie abhängig von den Ausgängen, die für Ihr AV-Gerät verfügbar sind, die entsprechenden
Kabelverbindung aus der “Tabelle für Eingangsverbindungsmöglichkeiten” aus.
ABB. 1
TABELLE FÜR EINGANGSVERBINDUNGSMÖGLICHKEITEN
Composite Video und Mono Audio:
Verbinden Sie das Videogerät mit dem gelben
Phono-Anschluss und den Audioanschluss mit
dem weißen Phono-Anschluss.
Composite Video und Stereo Audio:
Verbinden Sie das Videogerät mit dem gelben
Phono-Anschluss, den linken Audioanschluss mit
dem weißen Phono-Anschluss und den rechten
Audioanschluss mit dem roten Phono-Anschluss.
S-Video und Stereo Audio:
Verbinden Sie S-Video mit dem 4-pin mini-DIN (S-
VHS-Anschluss), den linken Audioanschluss mit
dem weißen Phono-Anschluss und den rechten
Audioanschluss mit dem roten Phono-Anschluss.
SCART:
Verbinden Sie Ihr SCART-Kabel mit dem 21 Pin
SCART (Peritel)-Anschluss, der Video- und
Audiosignale umfasst.
(Hinweis: Sie müssen über ein vollverdrahtetes
21 Pin SCART-Kabel (Peritel) verfügen, um das
Stereo-Audiosignal extrahieren zu können.)
SCART und digital optisch:
Verbinden Sie Ihr SCART-Kabel mit dem 21 Pin
SCART-Anschluss (Peritel) und den digitalen
optischen Anschluss mit dem optischen
Anschluss. Entfernen Sie den Schmutzschutz
und verwahren Sie diesen auf, um ihn wieder zu
verwenden wenn das Kabel nicht im Einsatz ist.
WICHTIG:
Jede Eingangsverbindung reagiert nur auf die entsprechende Ausgangsverbindung. Beispielsweise
gibt ein SCART-Kabel, das mit dem SCART Eingang 1 verbunden ist, das identische SCART-Signal der
SCART-Ausgangsverbindung aus und kann nicht über die Anschlüsse für S-Video, Composite Video
oder Audio angezeigt werden.
