J+J
Kurzanleitung J4C S20-S300
-SEITE 3-

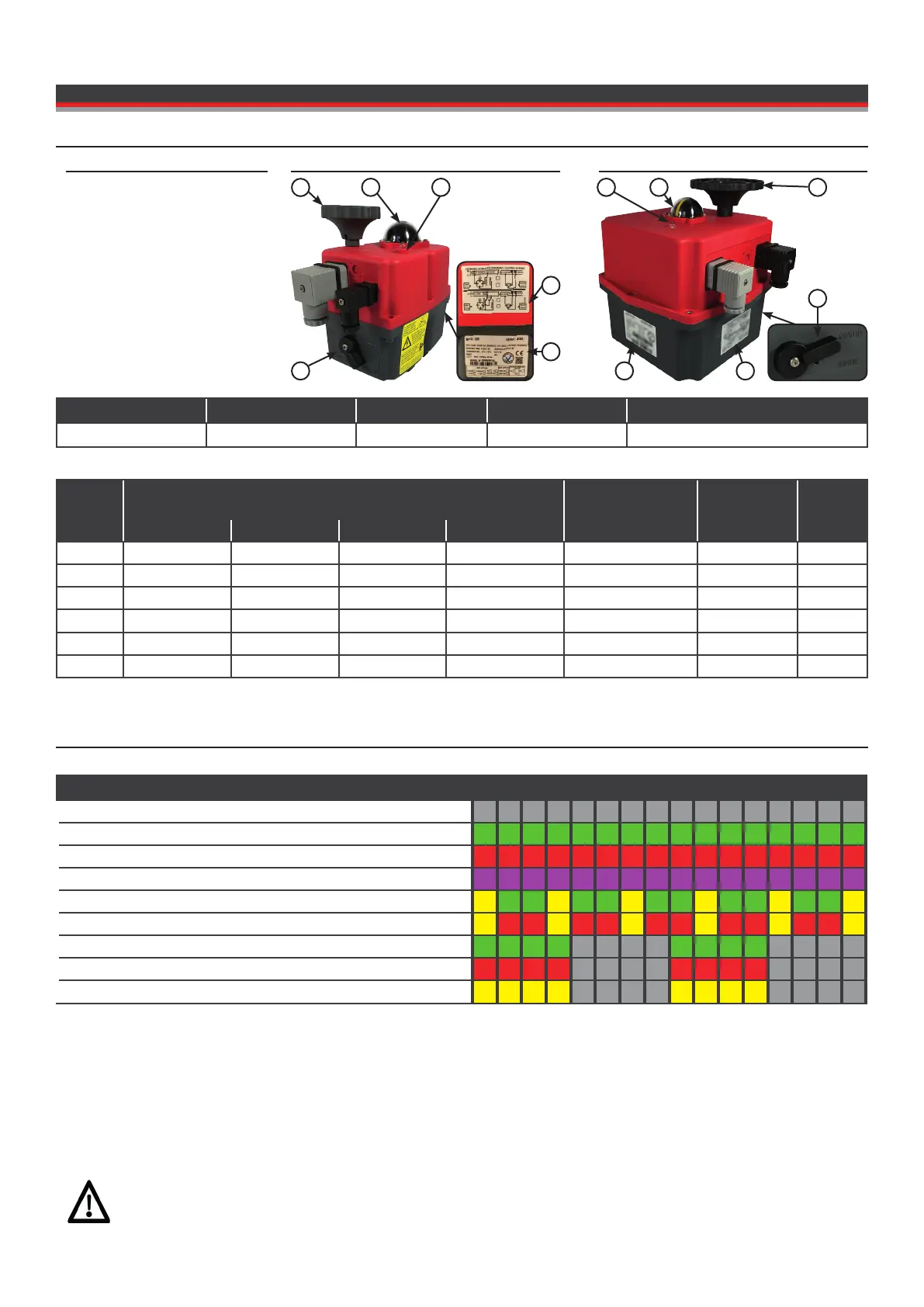

Übersicht
Betrieb
Statusleuchte (D)
Handnotbetätigung (A/B)
Alle J4C Modelle besitzen ein Handnotgetriebe für die manuelle Betätigung bei Stromausfall. Um die Handnotbetätigung zu
aktivieren wird der Umschalter „AUTO-MAN“ (A) auf „MAN“ gestellt. Dieser entkoppelt den Motor vom Getriebe.
Nun kann mit dem Handrad (B) der Antrieb verdreht werden.
Nach ca. vierfacher Laufzeit wird der Motor automatisch durch die Elektronik gestoppt.
Soll der Antrieb nach der manuellen Betätigung wieder in Betrieb genommen werden, so ist zunächst der Umschalter (A) in die
Stellung „AUTO“ zu schalten. Nun ist der Motor wieder eingekoppelt.
Sollte sich der Motor automatisch abgeschaltet haben, so kann dieser entweder durch Ansteuern der anderen Richtung oder
durch eine kurze Stromunterbrechung (Abziehen des Versorgungssteckers) reaktiviert werden.
Der Umschalter darf nicht über seine vorgegebenen Schaltstellungen überdreht werden.
Sollte das Umschalten schwergängig sein, so kann das Getriebe mittels Handrad synchronisiert werden.
Die Schraube des Umschalters darf niemals gelöst werden !
Modellübergreifend:
Modellspezisch:
A Umschalter Handbetätigung
B Handrad
C DOME Stellungsanzeiger
D Status LED
E Schaltplan
F Typenschild
20-35-55-85
140-300
Bezeichnung
Modell
Stromaufnahme bei max. Drehmoment
Spannungsbereich 24-240V AC (50/60Hz) / 24-135V DC
Arbeits- /
Losbrechmoment
Laufzeit ohne
Last
s/90° ±10% Gewicht24V AC 24V DC 110V AC 230V AC
S 20 1,3A / 30,7W 1,0A / 23,4W 0,3A / 32,7W 0,2A / 46W 20Nm / 25Nm 10s (5,5s) 1,8kg
S 35 1,7A / 40,2W 1,4A / 32,8W 0,4A / 41,9W 0,2A / 46W 35Nm / 38Nm 10s 1,9kg
S 55 2,0A / 47,5W 1,6A / 39,0W 0,4A / 47,0W 0,2A / 46W 55Nm / 60Nm 13s 2,4kg
S 85 1,5A / 36,0W 1,2A / 29,3W 0,3A / 36,5W 0,2A / 46W 85Nm / 90Nm 29s 3,0kg
S140 3,3A / 79,2W 2,5A / 60,7W 0,7A / 78,7W 0,4A / 105,6W 140Nm / 170Nm 25s 5,2kg
S300 3,3A / 79,2W 2,7A / 64,7W 0,8A / 84,7W 0,5A / 113,5W 300Nm / 350Nm 48s 5,2kg
Einschaltdauer
Temperaturbereich
Leistung Heizung Schutzart IEC60529 2x Endlagenschalter
ED= 75%
-20°C - +70°C 3,5 W IP67 SPST NO 5A 125VAC / 3A 250VAC
Betriebszustand Blinktakt der LED
Ohne Spannungsversorgung
Antrieb steht in offener Position
Antrieb steht in geschlossener Position
Antrieb steht in Stopposition
Antrieb fährt in Richtung Auf
Antrieb fährt in Richtung Zu
Drehmomentschutzschaltung aktiv in Richtung Auf
Drehmomentschutzschaltung aktiv in Richtung Zu
Handnotbetätigung eingeschaltet, Motor wurde gestoppt
A
A
B
B
D
E
F
EF
C CD
Optional 0,1A 30VDC (siehe Seite 1)
