© Jungheinrich AG, Friedrich-Ebert-Damm 129, 22047 Hamburg v1.0 15
HU
Jungheinrich WMT 210 / 215
Üzemeltetési útmutató
1. Rendeltetésszerű alkalmazás
A Jungheinrich WMT targonca terminálok speciálisan
targoncákon való használatra lettek kifejlesztve logisztikai és
ipari környezetben.
A terminált az alábbi feltételek esetén szabad üzemeltetni és
tárolni:
Üzemeltetés közbeni hőmérséklet -30°C és +50°C
között
Tárolás közbeni hőmérséklet -40°C és +80°C között
A levegő nedvességtartalma üzem közben 10% és 95%
között legyen, párakicsapódás nem lehet.
A terminál IP65-ös védettséggel rendelkezik, tehát por és
vízsugár ellen védett.
A robbanásveszélyes környezetben történő alkalmazás nem
engedélyezett.
2. Típustábla
A terminál hátoldalán lévő típustábla tartalmazza többek
között az alábbi információkat:
A konfiguráció jelölés (ábra I, pozíció 1)
Sorozatszám (ábra I, pozíció 2)
WLAN MAC-cím (ábra I, pozíció 3)
3. Tartókengyel felszerelése
A terminál szerelési munkálatait csak feszültségmentesített
állapotban képzett villanyszerelő végezheti.
A tartókengyelt (lásd II. ábra, poz. 6) a terminálra a mellékelt
csavarokkal az alábbi sorrendben, belülről kifelé haladva kell
rögzíteni:
Nord-Lock-alátét- > Tartó -> Nord-Lock-alátét-> Imbuszcsavar
(laptáv 6 mm) -> Burkolatfedél
3.1. VESA-tartó felszerelése
Alternatív megoldásként a terminált VESA 75-furatelrendezés
(II. ábra, poz. 4) megfelelő tartóval fel kell szerelni, pl. RAM-
Mount. rendszerrel.
Menet: M6, forgatónyomaték: 8 Nm (ajánlott)
Max. becsavarási mélység a menetes perselybe: 6 mm
Az elektrosztatikus töltés által veszélyeztetett alkatrészekre
vonatkozó biztonsági előírásokat folyamatosan be kell
tartani. (DIN EN61340-5-1 / DIN EN 61340-5-2).
A beszerelési pozíció megválasztása során figyelembe kell
venni a vezető és a biztonságos haladás üzemmód
lehetséges látómező korlátozását.
4. Telepítés
4.1. Szerviz burkolat nyitása
Szerelje ki a szerelő mélyedés csavarjait (II. ábra, poz. 5)
Torx Tx20-es csavarhúzóval. Emelje balra a szerviz
burkolatot és távolítsa el a terminálról.
4.2. Kábel csatlakoztatása
Csatlakoztassa az összes szükséges vezetéket a szerelő
mélyedésbe. Használjon átmenő karmantyú (III. ábra, poz.
9), így az IP65 védettség biztosított. Az átvezető karmantyú a
kábel bevezetéséhez oldalsó bemetszéssel rendelkezik.
4.3. Feszültségforrás csatlakoztatása

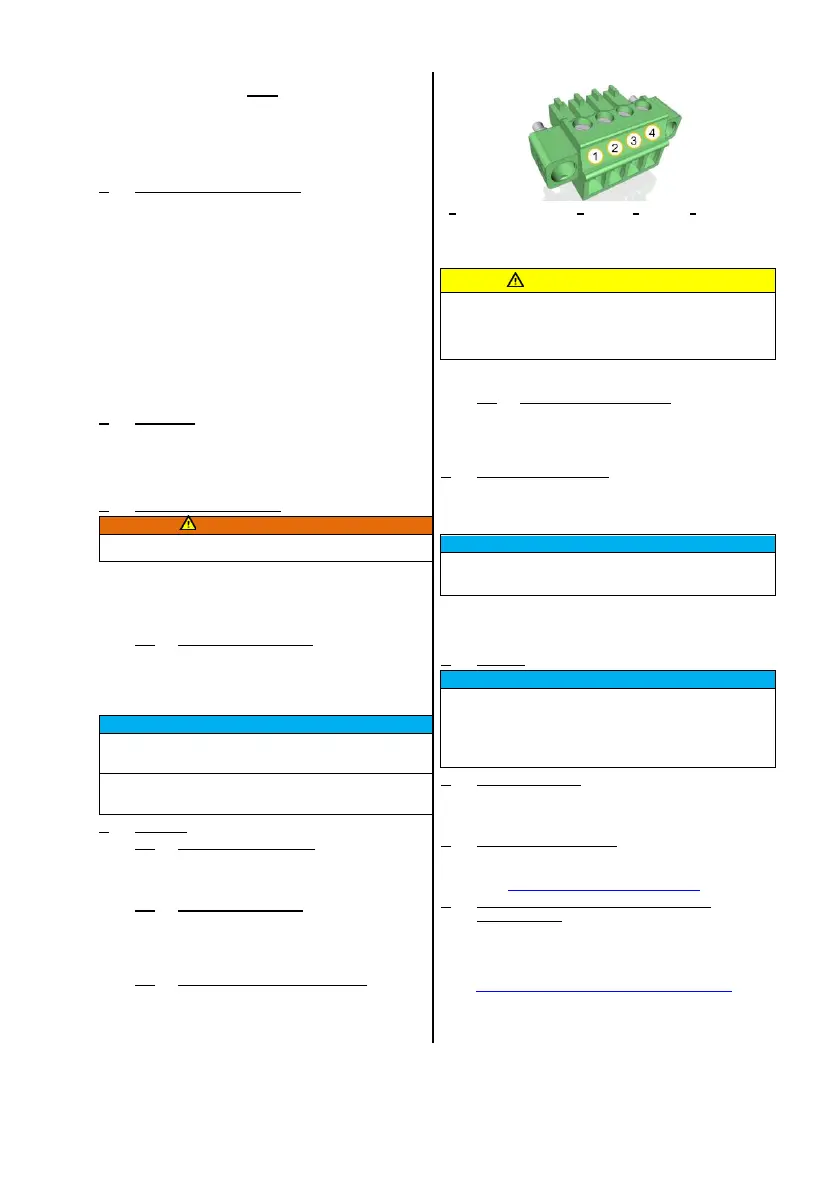

A terminál 4-pólusú csatlakozóval rendelkezik (Phoenix
Contact MC 1,5/ 4-STF-3,81) melyet a kivitelnek megfelelően
12 V - 48 V DC feszültséggel kell ellátni (III. ábra, poz. 7).
1: Funkcionális földelés 2: 0 V DC 3: Gyújtás 4: +12 - 48 V
DC
A targoncaváz földelése 2x1,5mm²-es lapos csatlakozóval
történjen (III. ábra, poz. 8).
A védővezetőt mindenképpen fel kell szerelni.
A védővezető nélkül a terminál túlfeszültséget kaphat.
A tápfeszültséget saját biztosítóval kell ellátni:
7 A 12 V DC esetén; 4 A 24 V DC esetén; 2 A 48 V DC
esetén.
Az engedélyező kontaktus feszültségének kapcsolása
automatikusan bekapcsolja a targonca terminálját.
4.4. Szerelő mélyedés lezárása
A munka befejezése után az eltávolított szerelő mélyedés
fedelet csavarral a terminálra vissza kell szerelni. A szerelés
során az átvezető karmantyú megfelelő pozíciójára (III. ábra,
poz. 9) ügyelni kell.
5. Terminál bekapcsolása
Miután a terminálra feszültséget kapcsolt és a szerelő
mélyedést lezárta, a terminált üzembe lehet helyezni.
Ehhez a Power-On gombot az előlapon kb. 1 sec ideig
lenyomva kell tartani (IV. ábra, poz. 10).
A kondenzátum képződés elkerülésére a terminált csak akkor
szabad bekapcsolni, ha átvette a szobahőmérsékletet.
Ha a terminálon látható károsodás van, mely a nem
megfelelő üzemi-/tárolási körülményekből, vagy
szakszerűtlen használatból ered, akkor ezt haladéktalanul le
kell állítani és a véletlen bekapcsolás ellen biztosítani kell.
6. Tisztítás
Az érintőképernyő tisztításához használjon TFT-kijelzőkhöz
alkalmas tisztítószerrel enyhén megnedvesített, pormentes
kendőt.
Nedves tisztításhoz használjon kereskedelemben kapható,
alacsony alkoholtartalmú üvegtisztítót.
7. Terminál kinyitása
A terminál kinyitását (a szerelő mélyedés kinyitásának
kivételével) csak a Jungheinrich szakszerviz munkatársa
végezheti, különben a jótállás elvész.
8. Támogatás és kézikönyv
A terminál konfigurációjával és kezelésével kapcsolatban
további információkat itt talál:
https://support-rdt.jungheinrich.com/
9. EGYSZERŰSÍTETT EK MEGFELELŐSÉGI
TANÚSÍTVÁNY
A Jungheinrich Aktiengesellschaft tanúsítja, hogy a fent jelölt
rádióberendezés típusa a 2014/53/EU irányelvnek megfelel.
Az EK megfelelőségi tanúsítvány teljes szövege a következő
Internet címen érhető el:
www.jungheinrich.com/declaration-of-conformity
