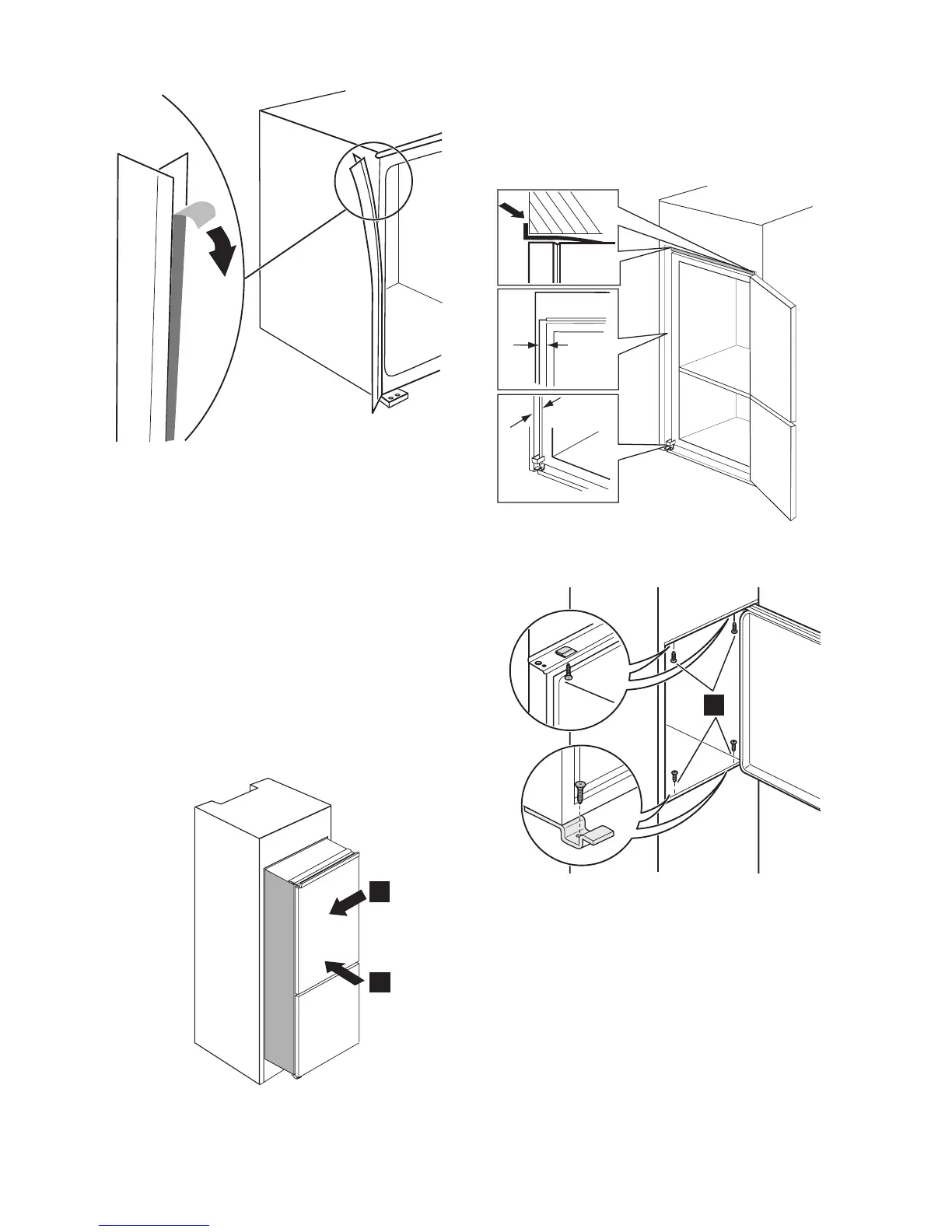

2. Installieren Sie das Gerät in der Einbau-
nische.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis der obere Anschlag am Küchen-
möbel anliegt. Vergewissern Sie sich,
dass der Abstand zwischen dem Gerät
und der Schrankvorderkante 44 mm be-
trägt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite
in Pfeilrichtung (2) so weit wie möglich
gegen die Seitenwand des Küchenmö-
bels. Vergewissern Sie sich, dass der
Abstand zwischen dem Gerät und dem
Schrank 4 mm beträgt.
1
2
3. Richten Sie das Gerät in der Nische aus.
Mit der unteren Scharnierabdeckung (im
Beipack) können Sie sicherstellen, dass
der Abstand zwischen Gerät und Kü-
chenmöbel passt.
Öffnen Sie die Tür. Stecken Sie die un-
tere Scharnierabdeckung auf.
44mm
4mm
4. Befestigen Sie das Gerät mit 4 Schrau-
ben in der Nische.
I
5. Entfernen Sie das korrekte Teil von der
Scharnierabdeckung (E). Vergessen Sie
nicht, Teil DX - im Fall des rechten Schar-
niers ist es Teil SX - im entgegen gesetz-
ten Fall abzunehmen.
26 electrolux
