KD-AVX44/KD-AVX22
Installation/Connection Manual
Руководство по установке/подключению
Керівництво зі встановлення та з’єднання
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC IN-CAR
ENTERTAINMENT dealers.
WARNINGS
• DO NOT install any unit or wire any cable in a location where;
– it may obstruct the steering wheel and gearshift lever operations,
as this may result in a traffic accident.
– it may obstruct the operation of safety devices such as air bags, as
this may result in a fatal accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the steering wheel, as
this may result in a traffic accident.
• The driver must not watch the monitor while driving. It may lead to
carelessness and cause an accident.
• The driver must not put on the headphones while driving. It is
dangerous to shut off the outside sounds while driving.
• If you need to operate the unit while driving, be sure to look around
carefully.
• If the parking brake is not engaged, “Parking Brake” appears on the
monitor, and no playback picture will be shown.
– This warning appears only when the parking brake lead is
connected to the parking brake system built in the car.
Notes on electrical connections:
• Replace the fuse with one of the specified rating. If the fuse blows
frequently, consult your JVC IN-CAR ENTERTAINMENT dealer.
• It is recommended to connect speakers with a maximum power
of more than 50 W (both at the rear and at the front, with an
impedance of 4 to 8 Ω).
If the maximum power is less than 50 W, change “Amplifier
Gain” setting to prevent the speakers from being damaged (see the
INSTRUCTIONS).
• To prevent short circuits, cover the terminals of the UNUSED leads
with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.
L
Rubber cushion
Резиновый чехол
Гумова прокладка
F
Crimp connector
Обжимные разъемы
Обтиснене рознімання
I
Washer (ø5)
Шайба (њ5)
Шайба (ø5)
J
Lock nut (M5)
Фиксирующая гайка (M5)
Стопорна гайка (М5)
M
Mounting bolt—M5 x 20 mm
Крепежный болт—M5 × 20 мм
Монтажний болт—M5 × 20 мм
C
Sleeve
Муфта
Екран
E
Power cord
Кабель питания
Шнур живлення
K
Handles
Рычаги
Ручки
A / B
Hard case/Control panel
Жесткий футляр/Панель управления
Жорсткий футляр/Панель управління
H
Batteries
Батареи
Батареї
РУCCKИЙ
Это устройство разработано для эксплуатации на 12 В
постоянного напряжения с минусом на массе. Если Ваш
автомобиль не имеет этой системы, требуется инвертор
напряжения, который может быть приобретен у дилера
автомобилнего специалиста JVC.
УКРАЇНА
Цей пристрій призначений для роботи під напругою 12 В
постійного струму; з електричними системами, що
мають заземлення ВІД’ЄМНОГО полюсу. Якщо ваше авто не
оснащене такою системою, потрібно використовувати інвертор
напруги, який можна придбати у дилерів устаткування JVC для
автомобілів.
ПОПЕРЕДЖЕННЯ
• НЕ встановлюйте ніяких пристроїв і не приєднуйте жодних
кабелів у місцях, де:
– вони можуть перешкоджати вправлятися з кермом і важелем
перемикання передач, тому що це може призвести до аварії
на дорозі;
– вони можуть перешкоджати роботі таких пристроїв
безпеки, як подушки безпеки, тому що це може призвести до
смертельного випадку.
– затуляти огляд.
• НЕ виконуйте ніяких операцій з пристроєм під час керування,
тому що це може призвести до аварії на дорозі.
• Під час руху водій не повинен відволікатися й дивитись на
монітор. Це може призвести до необачності та аварії.
• Підчас руху забороняється надягати навушники. Ізолювання
від зовнішніх звуків підчас руху є небезпечним.
• Якщо ж це необхідно зробити, уважно стежте за рухом.
• Якщо автомобіль не на ручному гальмі, на екрані монітора
з’являється напис “Parking Brake”, і зображення не буде
виводитися.
– Це попередження з’являється тільки тоді, коли провід
ручного гальма з’єднаний з ручним гальмом автомобіля.
Зауваження щодо електричних з’єднань:
• Заміняти запобіжник можна тільки запобіжником із вказаними
у специфікації номінальними характеристиками. Якщо
запобіжники часто виходять з ладу, проконсультуйтеся з
дилером устаткування JVC для автомобілів.
• Рекомендується підключати гучномовці з максимальною
потужністю, що перевищує 50 Вт (як для розташованих
спереду, так і для тих, що розміщуються позаду.
Рекомендований діапазон опору: від 4 до 8 Ом).
У разі, якщо потужність є меншою чим 50 Вт, змініть
налаштування “Amplifier Gain” (коефіцієнт підсилення) задля
запобігання пошкодженню гучномовців (див. ІНСТРУКЦІЇ).
• Для запобігання короткому замиканню, заізолюйте клеми
провідника, ЩО НЕ ВИКОРИСТОВУЄТЬСЯ, ізоляційною
стрічкою.
• По закінчені роботи радіатор стає надто гарячим. Будьте
обережні, не торкайтесь його при видалені цього пристрою.
D
Trim plate
Декоративную панель
Знімна пластина
Heat sink
Радиатор
Радіатор
Required space for installation
Пространство, необходимое для установки
Потрібне місце для встановлення
Control panel
Панель управления
Панель управління
G
Remote controller
Диcтaнциoннoго
yпpaвлeния
Пульт дистанційного
керування
LVT1797-012A
[EE]

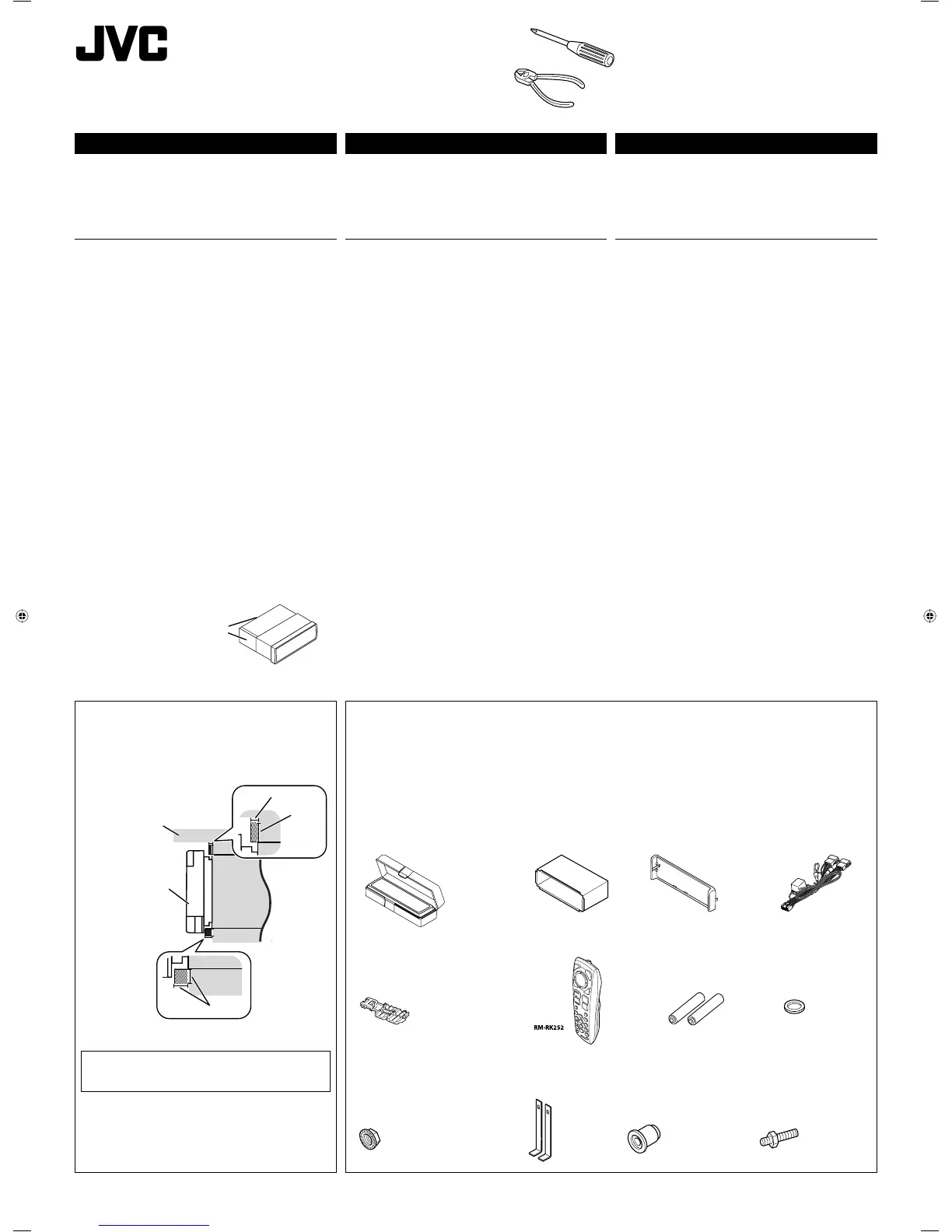

Parts list for installation and connection
Список деталей для установки и подключения
Перелік деталей для встановлення та з’єднання
The following parts are provided for this unit. After checking them, please set them correctly.
Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их
правильно.
У комплекті з цим пристроєм надаються такі деталі. Після завершення перевірки, встановіть їх належним чином.
Dashboard
Приборная панель
Приладова панель
ПРЕДУПРЕЖДЕНИЯ
• НЕ устанавливайте устройства и не прокладывайте провода в
местах, где:
– возникает препятствие для функционирования руля
и рычага переключения скоростей, так как это может
привести к аварии;
– возникает препятствие срабатыванию устройств
безопасности, например, пневмоподушки, что может
привести к несчастному случаю со смертельным исходом;
– может ухудшиться обзор.
• НЕ используйте устройство, когда управляете рулем; это
может привести к аварии.
• Водителю не следует смотреть на монитор во время
вождения. Это может быть опасно и может стать причиной
аварии.
• Водителю не следует надевать наушники во время вождения.
Во время вождения опасно изолироваться от внешних шумов.
• При необходимости управления устройством во время
вождения автомобиля внимательно следите за дорогой.
• Если стояночный тормоз не включен, на мониторе появляется
сообщение “Parking Brake” и изображение воспроизведения
отображаться не будет.
– Это предупреждение появляется только в том случае, если
провод стояночного тормоза подключен к стояночной
тормозной системе автомобиля.
Примечания по электрическим подключениям:
• Заменяйте предохранитель другим предохранителем
указанного класса. Если предохранитель сгорает слишком
часто, обратитесь к дилеру автомобилнего специалиста JVC.
• Рекомендуется подключать динамики с максимальной
мощностью более 50 Вт (к задней и передней панели
устройства, с полным сопротивлением от 4 Ω до 8 Ω).
Если максимальная мощность динамиков менее 50 Вт,
перейдите в режим “Amplifier Gain”, чтобы предотвратить их
повреждение (см. ИНСТРУКЦИИ).
• Для предотвращения ороткого замыкания заклейте
НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.
• Радиатор во время использования сильно нагревается.
Старайтесь его не трогать во время удаления устройства.
0208MNMMDWJEIN
EN, RU, UK,
© 2008 Victor Company of Japan, Limited
Trim plate is detached on this illustration for explanation.
Для наглядности декоративная пластина показана снятой.
Для роз’яснення, на малюнку знімну пластину зображено
відокремленою.
3 mm
5 mm
6 mm
To Next Page
