Instalación de la unidad (montaje en el tablero)

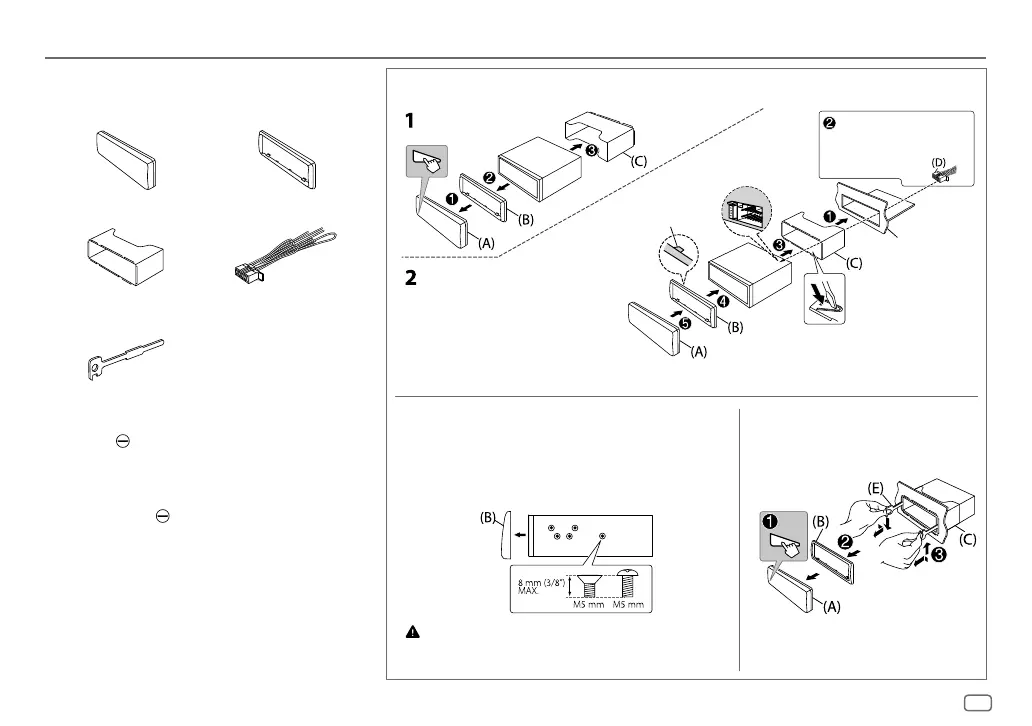

Lista de piezas para la instalación
(A) Placa frontal (×1) (B) Placa embellecedora (×1)
(C) Manguito de montaje (×1) (D) Mazo de conductores (×1)
(E) Herramienta de extracción
(×2)
Procedimiento básico
1 Quite la llave del interruptor de encendido; después, desconecte
el terminal
de la batería del automóvil.
2 Conecte los cables correctamente.
Consulte “Conexión del cableado” en la página 40
3 Instale la unidad en su automóvil.
Consulte “Instalación de la unidad (montaje en el tablero)”.
4 Conecte el terminal de la batería del automóvil.
5 Pulse B SRC para encender la unidad.
6 Extraiga la placa frontal y reinicialice la unidad en menos de
5 segundos. (Página3)
Desmontaje de la unidadInstalación sin el manguito de montaje
1 Retire de la unidad, el manguito de montaje y la placa
embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula
de montaje del vehículo y asegure la unidad con los tornillos
(disponibles en el mercado).
Utilice solo los tornillos especificados. El uso de tornillos incorrectos
puede dañar la unidad.
Prepare el cableado
necesario. (Página 40)
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Gancho en el lado superior
Antes del montaje, oriente
la placa embellecedora
tal como se muestra en la
ilustración.
Salpicadero del
automóvil
INSTALACIÓN/CONEXIÓN
