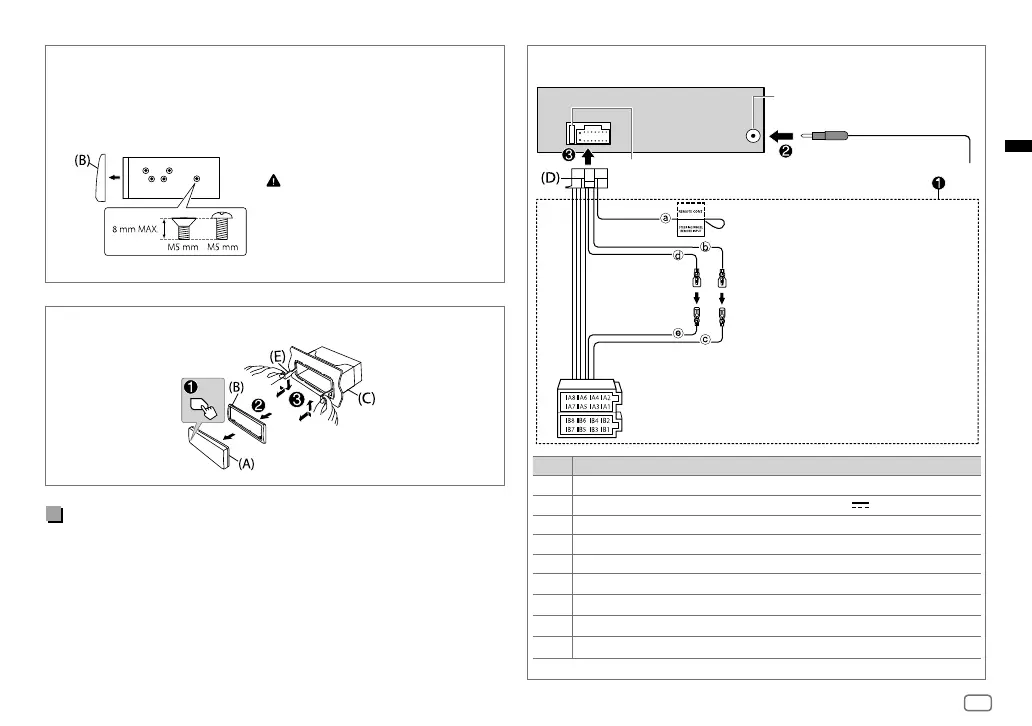

Entfernen der Einheit
Installieren der Einheit (ohne die Einbauhalterung)
1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der
Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit
Schrauben (im Handel erhältlich).
Verwenden Sie nur die
vorgeschriebenen Schrauben. Durch
Verwendung falscher Schrauben kann
das Gerät beschädigt werden.
Teileliste (mitgeliefert)
(A) Frontblende (×1)
(B) Frontrahmen (×1)
(C) Einbauhalterung (×1)
(D) Kabelbaum (×1)
(E) Ausziehschlüssel (×2)
Verdrahtungsanschluss
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12 V
350 mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1, B2
Lila
]
, Lila/Schwarz
[
: Hinterer Lautsprecher (rechts)
B3, B4
Grau
]
, Grau/Schwarz
[
: Vorderer Lautsprecher (rechts)
B5, B6
Weiß
]
, Weiß/Schwarz
[
: Vorderer Lautsprecher (links)
B7, B8
Grün
]
, Grün/Schwarz
[
: Hinterer Lautsprecher (links)
Antennenanschluss
Sicherung (10 A)
a Hellblau/Gelb: Zum Lenkrad-
Fernbedienungsadapter
b Gelb: Batteriekabel
c Gelb: A4
d Rot: Zündkabel
e Rot: A7
ISO-Anschlüsse
