– 18 –
Réunion du pied et de la section de l’enceinte
6

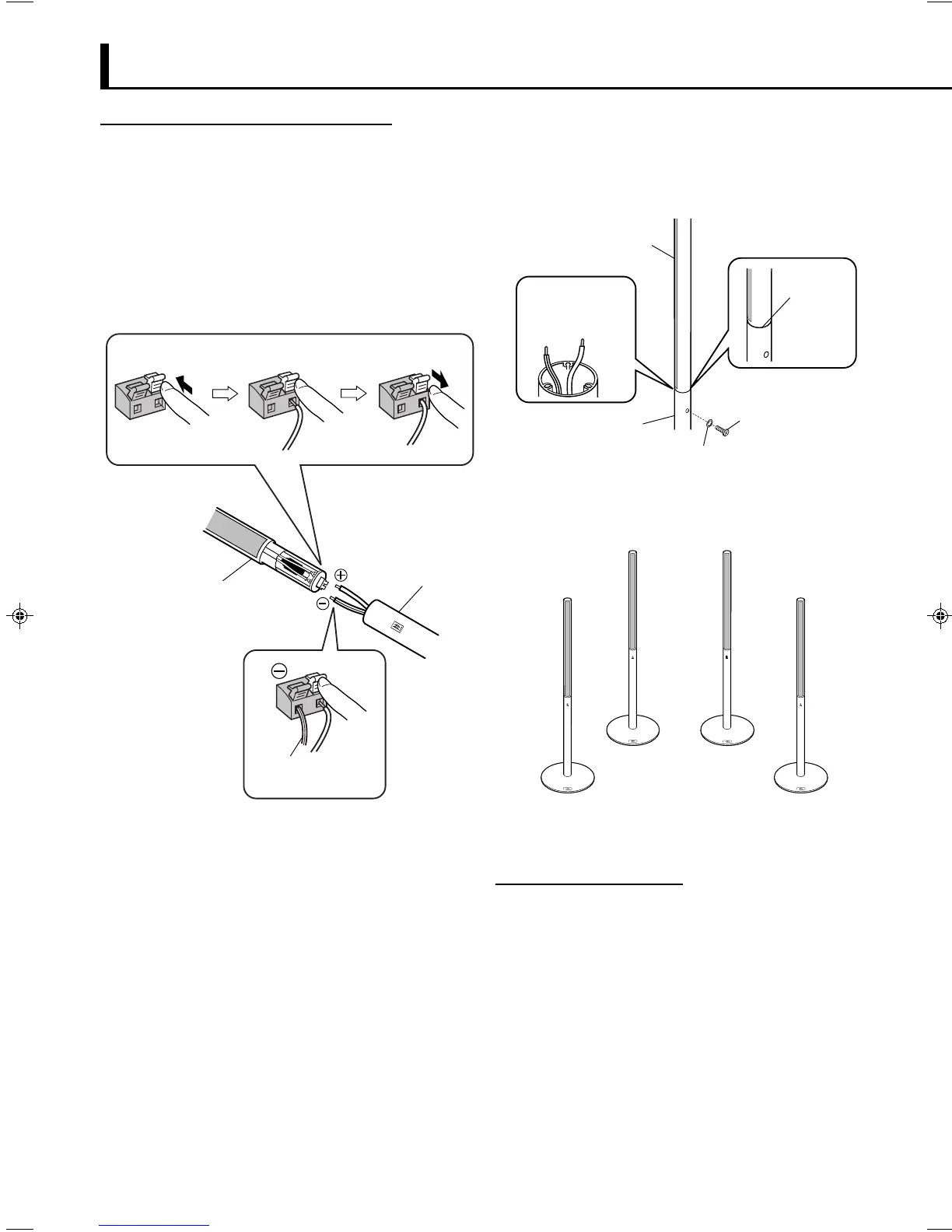

Insérez le cordon d’enceinte dans les
prises d’enceinte dans le pied.
1 Poussez le levier du serre-câble et maintenez-le en
position poussée.
2 Insérez l’âme dénudée du cordon d’enceinte
complètement dans la prise.
• Connectez le cordon avec une bande noire dans la
prise ·.
3 Relâchez le levier.
7
Réunissez la section de l’enceinte et le
pied.
Insérez la section de l’enceinte dans le pied, puis fixez la
section de l’enceinte et le pied avec une des rondelles et un
des vis fournis (court: M5 x 12 mm).
Répétez la procédure à partir de l’étape
1
pour monter les autres
enceintes satellites.
Pour démonter les enceintes:
Inversez la procédure de montage:
1) Séparez la section de l’enceinte du pied.
2) Séparez le pied du socle.
Section de
l’enceinte
Pied
Le cordon avec une
bande noire.
12
3
Réunissez
ici les deux
parties sans
laisser
d’espace.
Vis
Pied
Section de
l’enceinte
Rondelle
Poussez le cordon
complètement à
l’intérieur du pied
avant de fixer la
section de l’enceinte.
Montage (suite)
