PAS 100 Operating Manual Page
27 of 31 Rev. 070807
drehen Sie den Knopf solange nach links, bis die Lampe nicht mehr blinkt und dann bis zum
nächstgelegenen unteren Strich. Drehen Sie nun den Lautstärkeregler auf, bis Sie die gewünschte
Lautstärke erreicht haben.

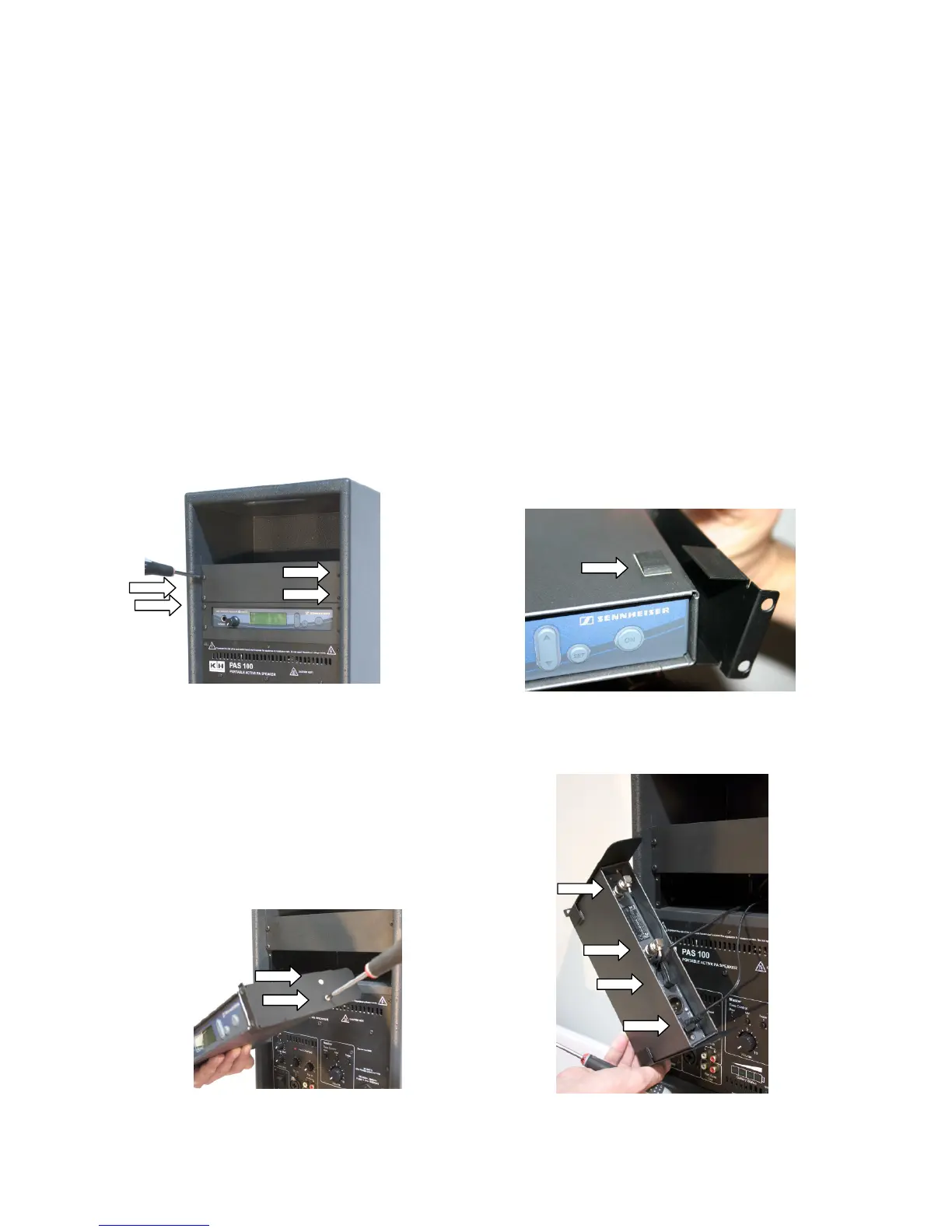

Installation eines drahtlosen Mikrofonempfängers von Sennheiser
Jeder der drahtlosen Sennheiser Evolution Mikrofonempfänger kann in einen der Erweiterungsschächte
eingebaut werden.
Entfernen Sie bei ausgeschaltetem Lautsprecher die 4 Schrauben, die die jeweilige Abdeckplatte
halten
(A)
(A)(A)
(A)
.
Befestigen Sie die selbstklebenden Gummifüße, welche der PAS100 beigelegt sind unterhalb den
überstehenden Aufnahmelaschen (B)
(B) (B)
(B)
Bringen Sie die mitgelieferten Rackwinkel mit jeweils zwei Schrauben an den Seiten des
Drahtlosempfängers an
(C)
(C)(C)
(C)
.
Stecken Sie die Antennen, die mit der PAS100 geliefert wurden an die jeweiligen Anschlüsse am
Empfänger. Wickeln Sie die passend Beschrifteten Kabel (top slot = oben / bottom slot = unten) in
der PAS100 aus. Stecken Sie den DC-Stecker in die passende DC-Buchse am Drahtlosempfänger.
Stecken Sie nun den Audio-Stecker in den „Unbalanced Out“ (-Ausgang) des Empfängers
(D)
(D)(D)
(D)
.
Nehmen Sie nun die Abdeckplatte mit der ovalen Aussparung aus der Zubehörtasche
(E)
(E)(E)
(E)
.
Nehmen Sie nun die 4 Schrauben um den Evolution Empfänger im Erweiterungsschacht
festzuschrauben
(F)
(F)(F)
(F)
.
(A)
(A)(A)
(A)
Schrauben Sie die Blende los
(B)
(B) (B)
(B)
Befestigung der selbstklebenden
Gummifüße an diesen vier Stellen.
(C)
(C)(C)
(C)
Befestigen Sie die Rackwinkel
(D)
(D)(D)
(D)
Befestigen Sie die Audio-, Strom-
und Antennenstecker am Empfänger
