6
2.5” (65 mm)
9/16”
(14.5mm)
Anchor/Ancrage/Anclaje (T):

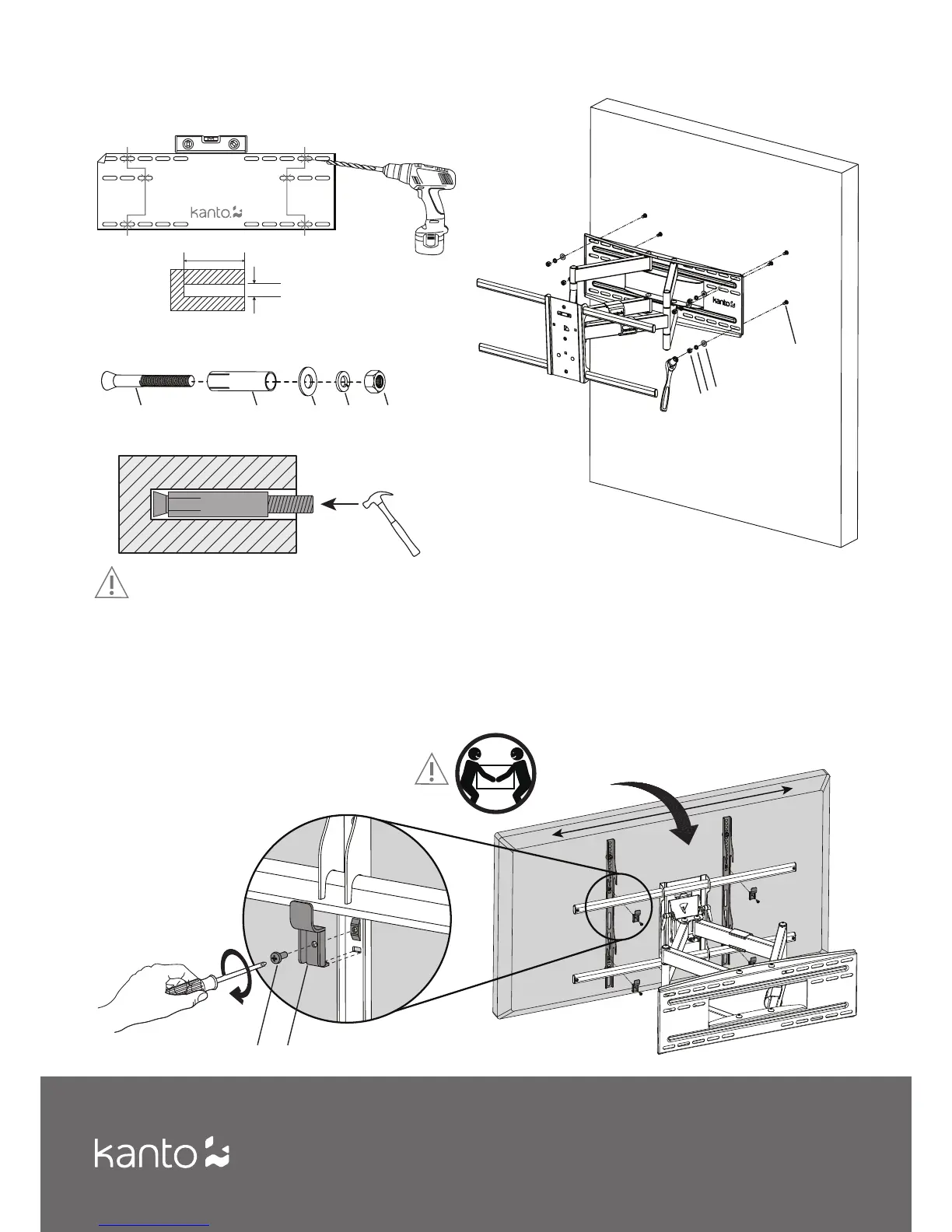

2b. Brick or Concrete/ Brique ou Béton/ Ladrillo u Hormigón
3.
CAUTION
Make sure the concrete or brick wall is at least 3.5” thick. Make sure the anchor is seated completely flush with the concrete surface even if there is
another layer of material, such as drywall. If drywall is over 5/8” thick custom lag bolts must be used. Concrete must be a minimum of 2000psi in density.
ATTENTION:
Assurez-vous que le mur en béton ou en brique est d’au moins 3,5” d’épaisseur. Assurez-vous que l’ancre est complètement ras avec la surface du béton, même
s’il y a une autre couche de matérial, comme le placoplâtre. Si le placoplâtre est supérieure à 5/8” d’épaisseur, des tire-fonds personnalisés doivent être utilisés. La
densité du béton doit être supérieure à 2000 psi.
PRECAUCIÓN
Asegúrese de que el hormigón o pared de ladrillo sea de al menos 3.5” de espesor. Asegúrese de que el ancla esté asentado completamente y enrasada con la
superficie de hormigón, inclusive si hay otra capa de material, tales como paneles de yeso. Si la tablaroca tiene un grosor de más de 5/8” se deberan usar pernos
personalizados. El concreto debe ser de un mínimo de 2000 psi de densidad.
2.1
3.1
3.3
x4
3.2
2.4
2.2
2.3
T5
T4
T3
T1 + T2
T2T1 T3 T4 T5
T1+T2
U
V
To Next Page
