12
1/2”
(12.5 mm)
2.5” (65 mm)
Concrete Anchor
Ancrages de béton
Anclajes para concreto
x6
WARNING
anchors in drywall
or wood stud walls.
AVERTISSEMENT
N’utilisez pas les
ancrages de béton
dans la cloison
seche ou les murs à
montants de bois.
PRECAUCIÓN
No use anclajes de
concreto en panels
de yeso, tabla roca
(
M
)

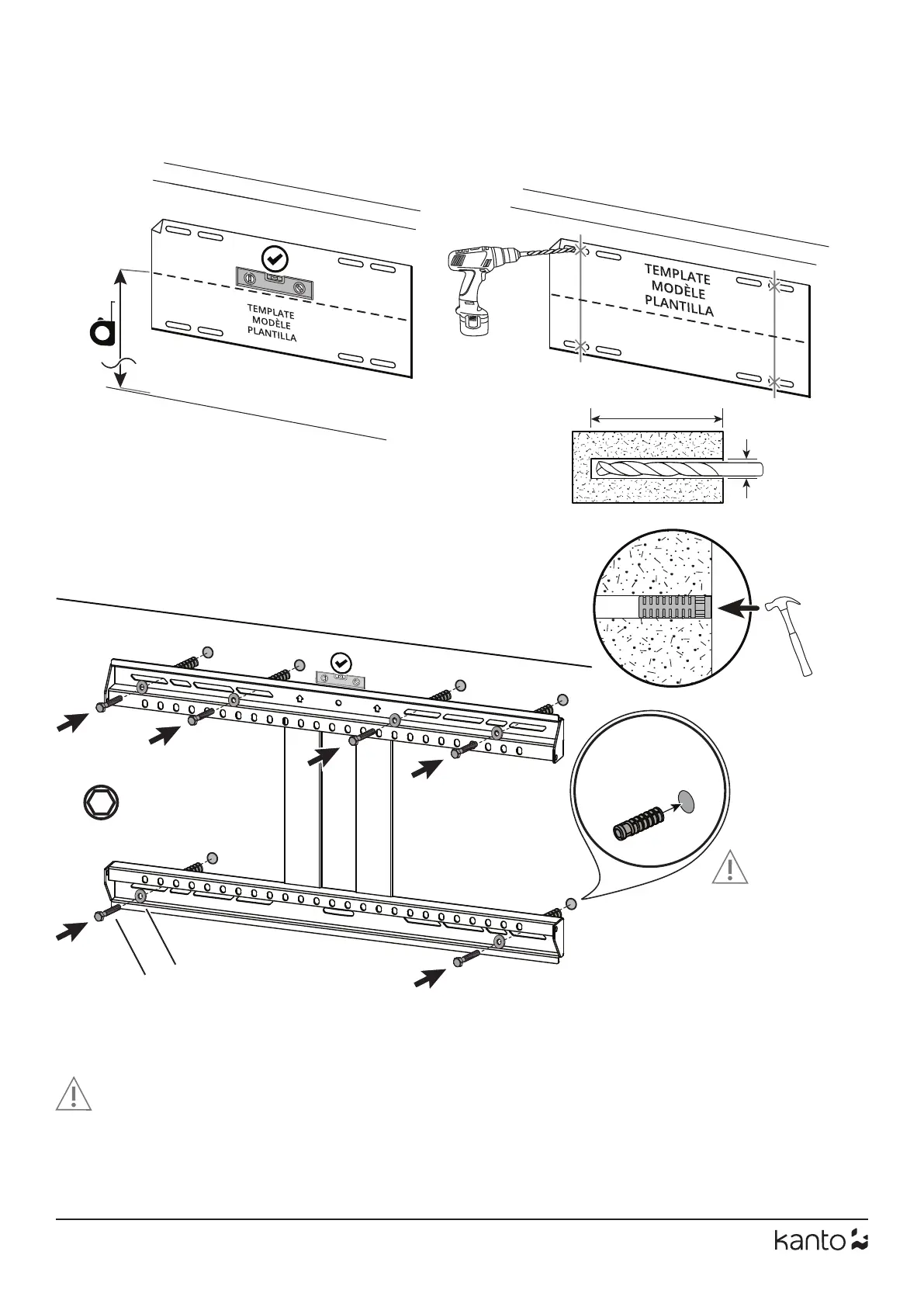

6b. Mount Wall Plate Assembly (Concrete Wall)
Montez l’ensemble de plaque murale (mur en béton)
Monte el ensamblaje de la placa de pared (muro de concreto)
6.1 6.2
6.3
13 mm
6.4
CAUTION / ATTENTION / PRECAUCIÓN
Make sure the concrete or brick wall is at least 4” thick. Make sure the anchor is seated completely ush with the concrete surface even if there is another
layer of material, such as drywall. If drywall is over 5/8” thick, custom lag bolts must be used. Concrete must be a minimum of 2000 psi in density.
Assurez-vous que le mur en béton ou en brique est d’au moins 4” d’épaisseur. Assurez-vous que l’ancre est complètement ras avec la surface du béton,
même s’il y a une autre couche de matérial, comme la cloison sèche. Si la cloison sèche est plus de 5/8” d’épaisseur, des tire-fonds personnalisés doivent
être utilisés. La densité du béton doit être au moins à 2000 psi.
Asegúrese de que el hormigón o la pared de ladrillo sea de al menos 4” de espesor. Asegúrese de que el ancla esté asentado completamente y enrasada
con la supercie de hormigón, inclusive si hay otra capa de material, tales como paneles de yeso. Si la tabla roca tiene un grosor de más de 5/8” se
deberán usar pernos personalizados. El concreto debe ser de un mínimo de 2000 psi de densidad.
Mount height depends on TV size, viewing position, and
personal preference.
La hauteur du support varie selon la taille du téléviseur, la
position de visualisation et de préférence personnelle.
La altura a la que se instala el montaje depende del
tamaño del televisor, la posición de visualización, y
preferencias personales.
L
N
