Vorsicht
Die Vorrichtung muss nach EN 13155 vor-
schriftsgemäß gesichert und aufgenom-
men werden. Die Vorrichtung darf nicht
mittig mit einer Staplergabel aufgenommen
werden.
Schmutzbehälter auf einer ebenen Flä-
che abstellen.
Außenfläche des Schmutzbehälters rei-
nigen, damit eine ausreichende Haf-
tung der Manschette gewährleistet ist.

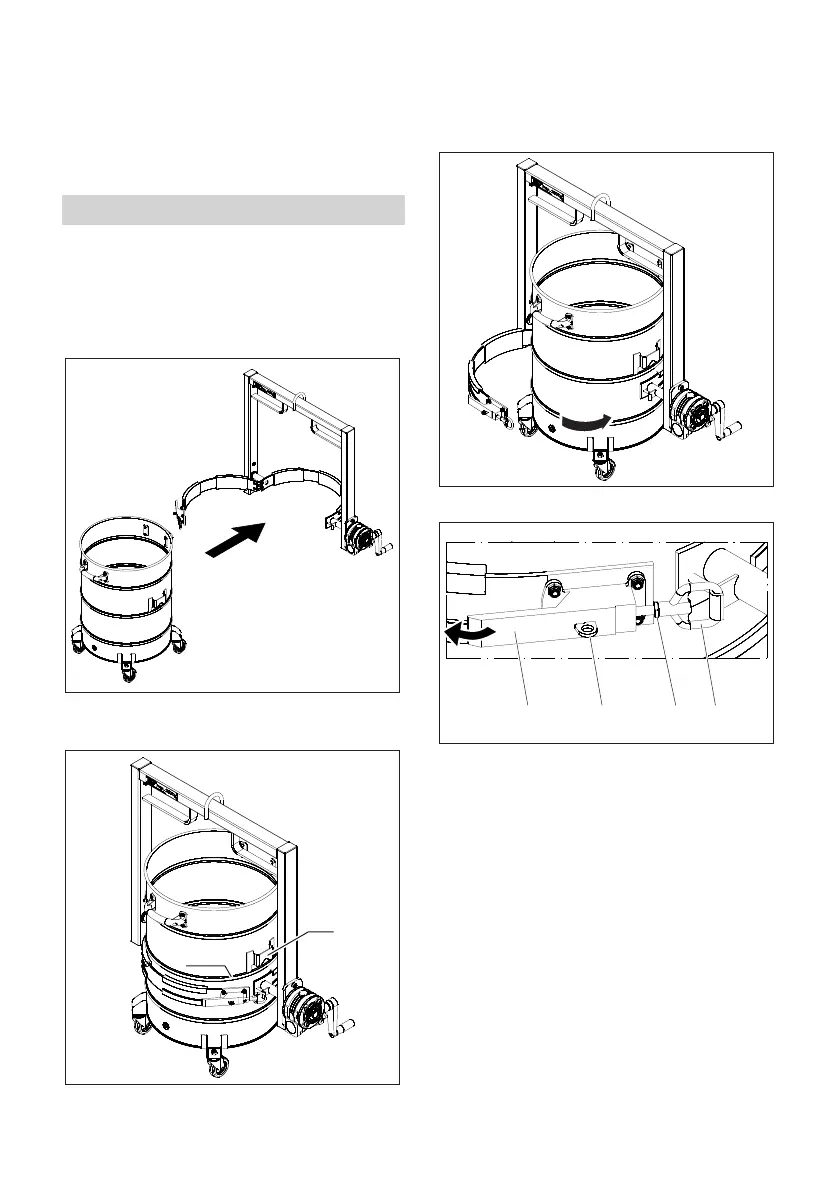

Manschette öffnen und Schmutzbehäl-
ter in der Vorrichtung platzieren.
A Halter
B Sicke
Hinweis: Darauf achten, dass der
Schmutzbehälter unter der ersten Sicke,
die sich unterhalb des Halters befindet, auf-
genommen wird.
Manschette schließen.
A Öse
B Kontermutter
C Verschlusssicherung
D Spannverschluss
Spannverschluss einstellen: Konter-
mutter lösen, Öse durch Drehbewe-
gung verstellen, Kontermutter wieder
befestigen.
Hinweis: Spannverschluss so einstellen,
dass die Manschette dicht am Schmutzbe-
hälter anliegt.
Spannverschluss schließen und Ver-
schlusssicherung einrasten.
Vorrichtung mit dem Kran bzw. Gabel-
stapler anheben und in die gewünschte
Entleerposition bringen.
