- 6
A Wieszak (nr art. 4.034-126)
BDługość standardowa 800 mm, wersja
specjalna 300-1500 mm
C Zalecany kierunek obrotu
D Średnica kołnierza 250 mm
E Średnica otworu 225 mm
F Strefa 0/20, kategoria 1
G Strefa 1, kategoria 2 wzgl. 3
H Przyłącze ciśnienia M22x1,5
I Wzór otworu kołnierza mocującego
J Doprowadzenie okrągłego kabla (min.
średnica 10 mm - 4x 1,5 mm
2
)

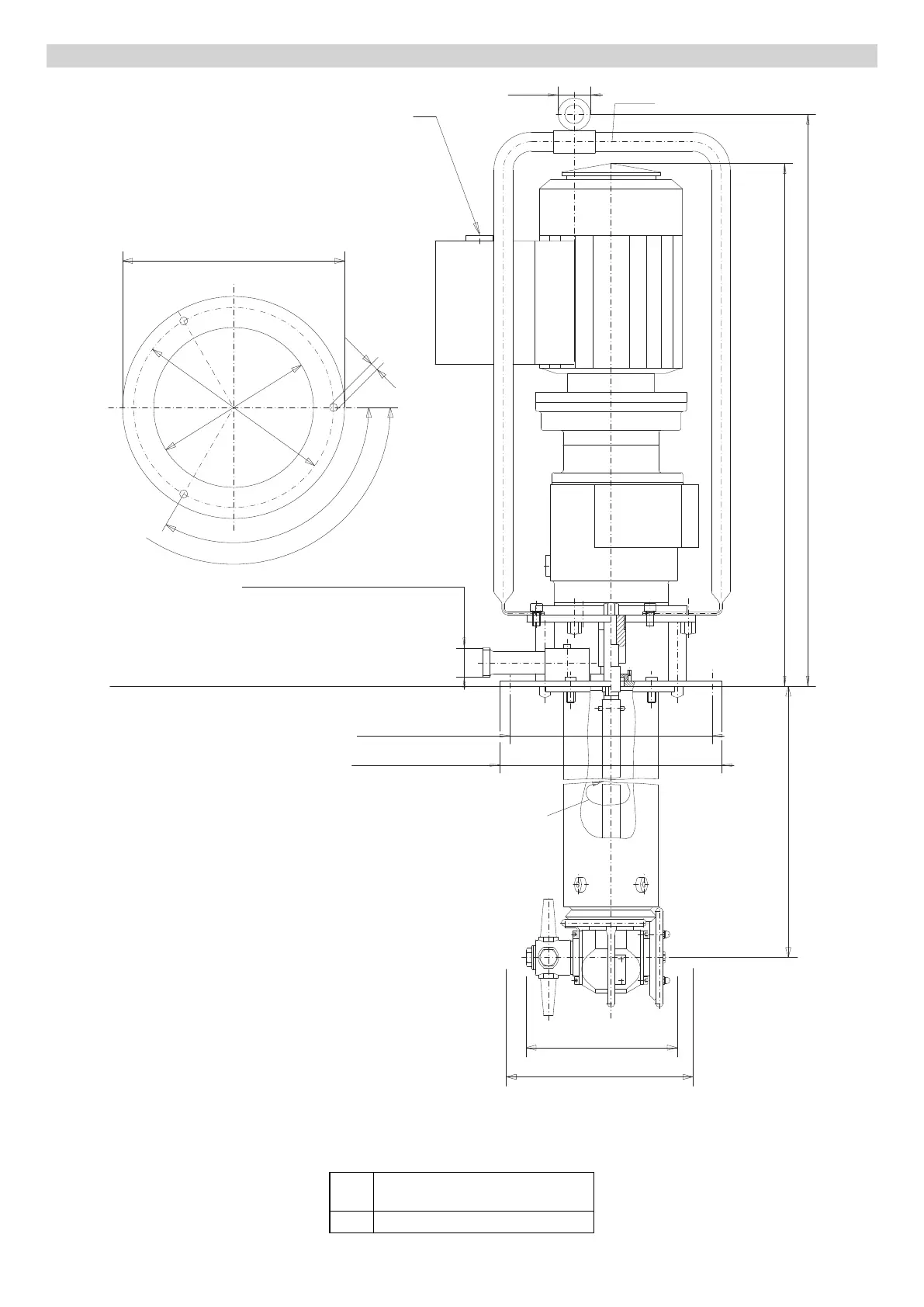

Arkusz wymiarów HKF 200 E
C
D
E
F
G
H
I
J
30
530
615
180
225
9
120°
3x120°
250
A
B
X
XX
X Minimalna średnica doprowadze-
nia 180 mm
XX Średnica obrotu 200 mm
