Kärcher KM 100/100 R P Manual

- 9

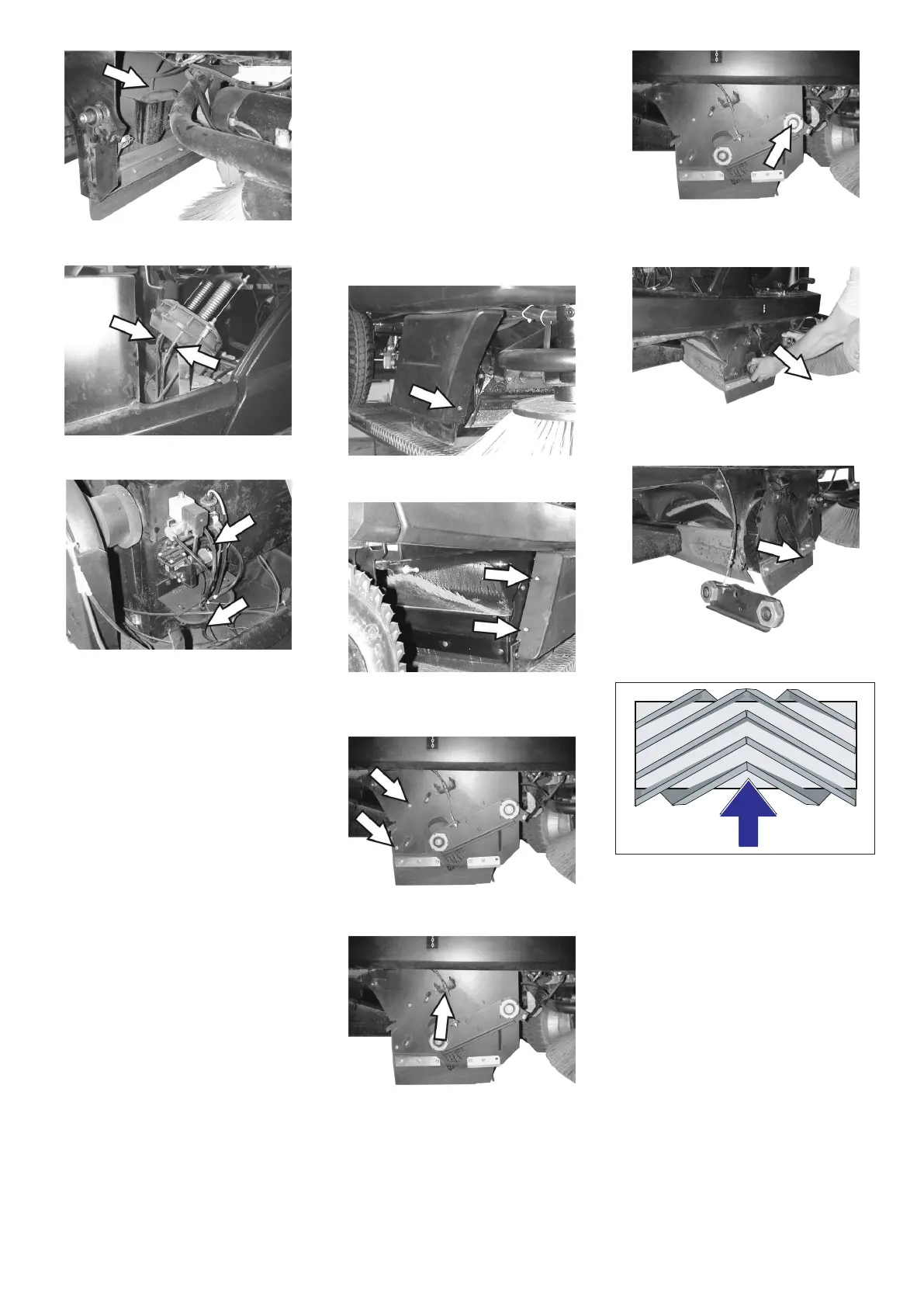

Schlauchanschluss zur Unterdruckdose
der Seitenbesenabsenkung
Schlauchanschlüsse zur Unterdruckdose
der Kehrwalzenabsenkung
Schlauchanschlüsse zur Unterdruckpumpe
und zur Unterdruckdose (Speicher)
Hinweis: Die Unterdruckpumpe läuft nur,
wenn Unterdruck im System aufgebaut
wird. Sollte die Pumpe ständig laufen, ist
der Kundendienst zu benachrichtigen.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Programmschalter auf Stufe 1 (Fahren)
stellen. Seitenbesen werden angeho-
ben.
 Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
 3 Befestigungsschrauben an der Unter-
seite lösen.
 Abgenutzten Seitenbesen abnehmen.
 Neuen Seitenbesen auf Mitnehmer auf-
stecken und festschrauben.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
 Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
 Gerät mit Keil gegen Wegrollen sichern.
 Kehrgutbehälter auf beiden Seiten
leicht anheben und herausziehen.
 Bänder oder Schnüre von Kehrwalze
entfernen.
Der Wechsel ist erforderlich, wenn durch
die Abnutzung der Borsten das Kehrergeb-
nis sichtbar nachlässt.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
 Schlüsselschalter auf "0" drehen und
Schlüssel abziehen.
 Gerät mit Keil gegen Wegrollen sichern.
 Kehrgutbehälter auf beiden Seiten
leicht anheben und herausziehen.
 Vordere Befestigungsschraube der
rechten Seitenverkleidung lösen.
 Hintere Befestigungsschrauben der
rechten Seitenverkleidung lösen.
 Seitenverkleidung abnehmen.
 Schrauben lösen.
 Befestigungsschraube des Bowden-
zugs lockern und Bowdenzug aushän-
gen.
 Schraube am Drehpunkt der Kehrwal-
zenschwinge herausdrehen.
 Kehrwalzenschwinge abziehen.
 Kehrwalzenabdeckung abnehmen.
 Kehrwalze herausnehmen.
Einbaulage der Kehrwalze in Fahrtrichtung
 Neue Kehrwalze in den Kehrwalzen-
kasten schieben und auf den Antriebs-
zapfen aufstecken.
Hinweis: Beim Einbau der neuen Kehrwal-
ze auf die Lage des Borstensatzes achten.
Hinweis: Bowdenzug so einstellen, dass
die Kehrwalze ca. 10 mm vom Boden ab-
gehoben wird.
 Kehrwalzenabdeckung anbringen.
 Kehrwalzenschwinge einsetzen.
 Bowdenzug einhängen.
 Befestigungsschrauben anschrauben.
 Seitenverkleidung anschrauben.
 Kehrgutbehälter auf beiden Seiten hin-
einschieben und einrasten.

Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze und Seitenbesen
werden angehoben.
Seitenbesen auswechseln
Kehrwalze prüfen
Kehrwalze auswechseln
Kehrspiegel der Kehrwalze prüfen
11DE
