- 9
 Zametací stroj odstavte na rovné ploše.
 Programový spínač nastavte na stupeň
1 (jízda). Zametací válec se zvedne.
 Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
 Zařízení zabezpečte proti posunu klí-
nem.
 Nádobu na nametené nečistoty na
obou stranách mírně nadzvedněte a
vytáhněte.
 Z kartáčového válce sejměte pásky
nebo provazy.
Výměna je nutná, když se výsledky zame-
tání v důsledku opotřebení žíní viditelně
zhoršují.
 Zametací stroj odstavte na rovné ploše.
 Programový spínač nastavte na stupeň
1 (jízda). Zametací válec se zvedne.
 Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
 Zařízení zabezpečte proti posunu klí-
nem.
 Nádobu na nametené nečistoty na
obou stranách mírně nadzvedněte a
vytáhněte.

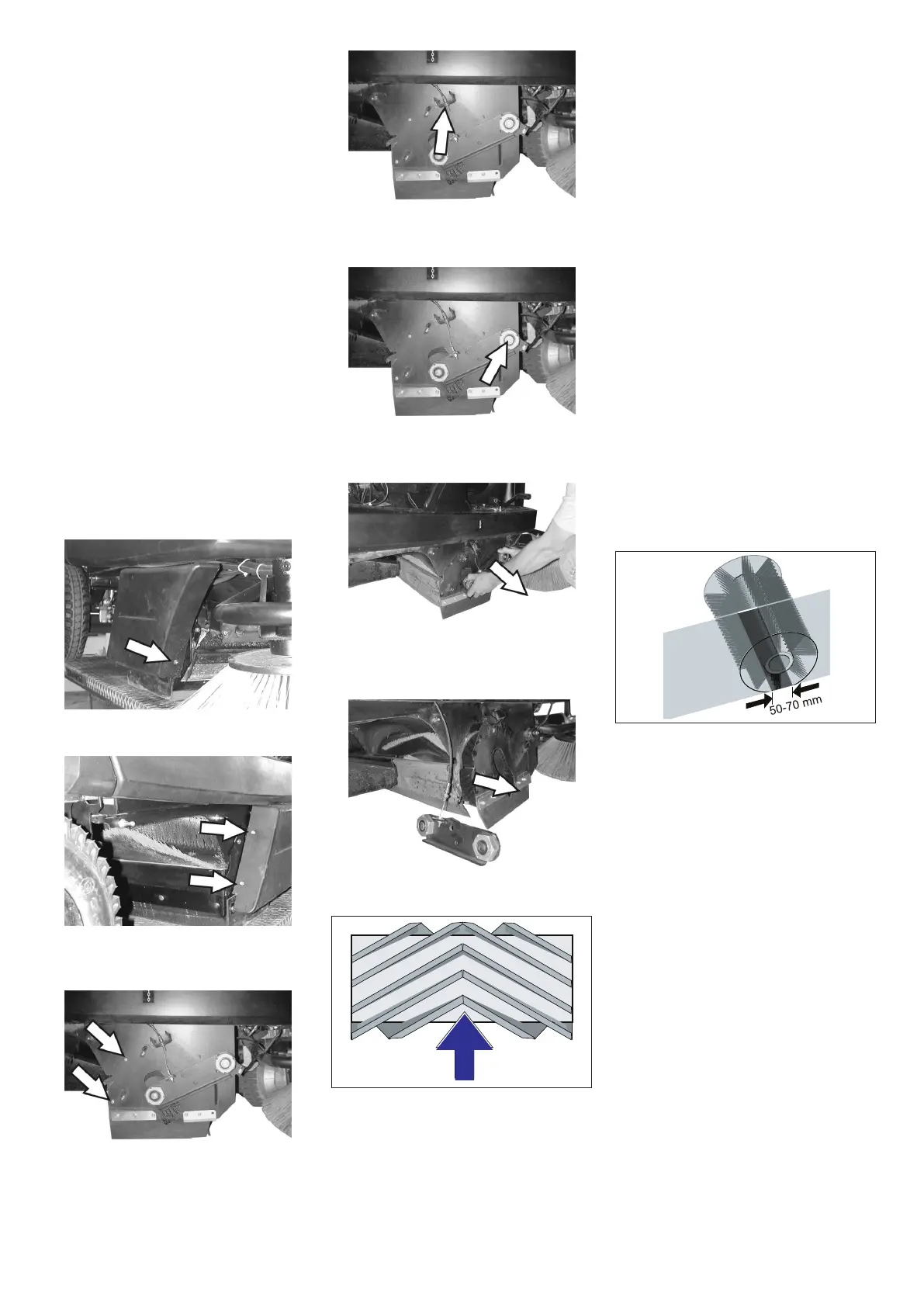

 Povolte p
řední upevňovací šroub pra-
vého bočního obložení.
 Povolte zadní upevňovací šroub pravé-
ho bočního obložení.
 Sejměte boční obložení.
 Povolte šrouby.
 Povolte upevňovací šrouby bowdeno-
vého lanka a lanko vyhákněte.
 Vyšroubujte šroub v bodě otáčení na
výkyvné vidlici zametacího válce.
 Sejměte výkyvnou vidlici zametacího
válce.
 Odejměte kryt zametacího válce.
 Vyjměte zametací válec.
Montážní poloha zametacího válce ve
směru jízdy
 Vložte do skříně zametacího válce nový
zametací válec a nasaďte ho na hnací
čepy.
Upozornění: Při montáži nového zameta-
cího válce dohlédněte na polohu nové sady
žíní.
Upozornění: Bowdenové lanko nastavte
tak, aby byl zametací válec vyzdvižen cca.
10 mm nad zem.
 Nasaďte kryt zametacího válce.
 Nasaďte výkyvnou vidlici zametacího
válce.
 Zahákněte bowdenové lanko.
 Našroubujte upevňovací šrouby.
 Našroubujte boční obložení.
 Nádobu na nametené ne
čistoty vsuňte
na obou stranách dovnitř a zajistěte.
 Programový spínač nastavte na stupeň
1 (jízda). Zametací válec a postranní
metly se zvednou.
 Najeďte zametacím strojem na rovnou
a hladkou podlahu, která je viditelně
pokrytá prachem nebo křídou.
 Programový spínač nastavte na stupeň
2. Zametací válec se spustí dolů. Lehce
stiskněte pedál pojezdu a nechte zame-
tací válec krátce se otáčet.
 Zametací válec nadzvedněte.
 Sešlápněte pedál určený ke zvedání
klapky na hrubé nečistoty a přidržte jej
stisknutý.
 Zařízením zacouvejte.
Tvar sběrného prostoru představuje rovno-
měrný čtyřúhelník o šířce mezi 50 a 70 mm.
Upozornění:V důsledku plovoucího
uložení zametacího válce se sběrný pro-
stor při opotřebení kartáčů automaticky
seřizuje. Při příliš silném opotřebení je tř
e-
ba zametací válec vyměnit.
 Zametací stroj odstavte na rovné ploše.
 Programový spínač nastavte na stupeň
1 (jízda). Zametací válec se zvedne.
 Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
 Zařízení zabezpečte proti posunu klí-
nem.
 Nádobu na nametené nečistoty na
obou stranách mírně nadzvedněte a
vytáhněte.
 Povolte upevňovací šrouby bočních
obložení na obou stranách.
 Sejměte boční obložení.
Kontrola zametacího válce
Výměnta kartáčového válce
Zkontrolujte sběrný prostor zametacího
válce.
Nastavení / výměna těsnicích lišt
230 CS
