– Dacă mătura laterale sau cilindrul de
măturare nu pot fi coborâte nici acum,
sistemul de subpresiune este neetanş.
În acest caz contactaţi serviciul pentru
clienţi.

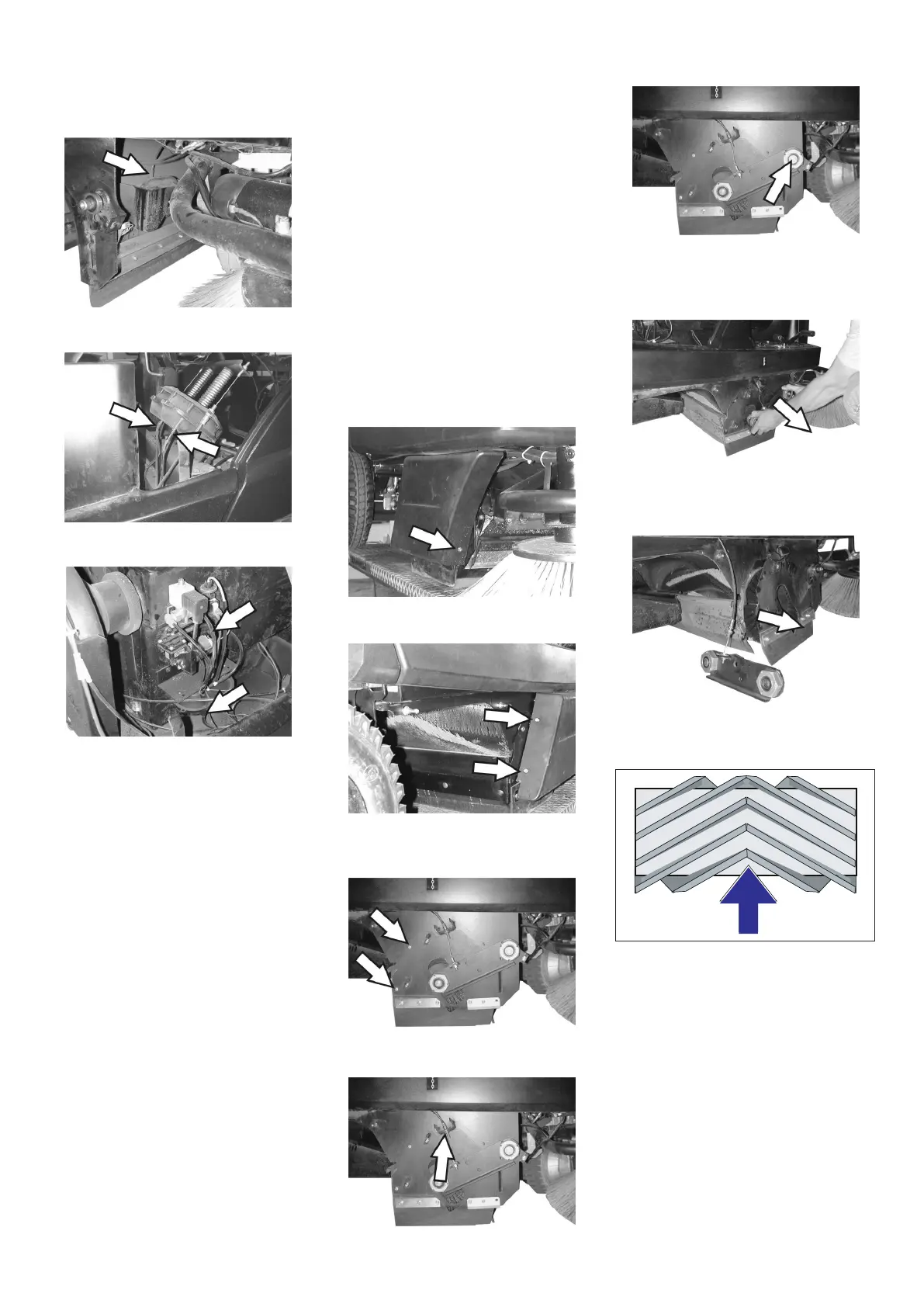

Racord de furtun la cutia de subpresiune
pentru coborârea măturii laterale
Racord de furtun la cutia de subpresiune
pentru coborârea măturii laterale
Racorduri de furtun la pompa de subpresi-
une şi la cutia de subpresiune (rezervor)
Indicaţie: Pompa de subpresiune funcţio-
nează doar când în cadrul sistemului se ge-
nerează subpresiune. Dacă pompa
funcţionează în continuu, contactaţi servi-
ciul pentru clienţi.
 Amplasaţi maşina de măturat pe o su-
prafaţă plană.
 Reglaţi comutatorul de program pe
treapta 1 (deplasare). Măturile laterale
vor fi ridicate.
 Rotiţi comutatorul cheie în poziţia "0" şi
apoi scoateţi-o.
 Desprindeţi 3 şuruburi de fixare pe par-
tea inferioară.
 Scoateţi mătura laterală
uzată.
 Întroduceţi şi înşurubaţi bine noua mă-
tura laterală în piesa de antrenare.
 Amplasaţi maşina de măturat pe o su-
prafaţă plană.
 Reglaţi comutatorul de program pe
treapta 1 (deplasare). Cilindrul de mătu-
rare este coborât.
 Rotiţi comutatorul cheie în poziţia "0" şi
apoi scoateţi-o.
 Asiguraţi aparatul cu pene pentru a îm-
piedica deplasarea acestuia.
 Ridicaţi uşor rezervoarele de mizerie pe
ambele părţi şi trageţi-le afară.
 Îndepărtaţi benzile sau şnururile prinse
în cilindrul de măturare.
Este necesară înlocuirea dacă se constată
un rezultat de măturare nesatisfăcător da-
torită uzurii periilor.

Amplasaţi maşina de măturat pe o su-
prafaţă plană.
 Reglaţi comutatorul de program pe
treapta 1 (deplasare). Cilindrul de mătu-
rare este coborât.
 Rotiţi comutatorul cheie în poziţia "0" şi
apoi scoateţi-o.
 Asiguraţi aparatul cu pene pentru a îm-
piedica deplasarea acestuia.
 Ridicaţi uşor rezervoarele de mizerie pe
ambele părţi şi trageţi-le afară.
 Desprindeţi şurubul de fixare din faţă al
învelişului lateral drept.
 Desprindeţi şuruburile de fixare din spa-
te ale învelişului lateral drept.
 Îndepărtaţi învelişul lateral.
 Desprindeţi şuruburile.
 Slăbiţi şurubul de fixare al cablului bow-
den şi scoateţi cablul.

Deşurubaţi şurubul de la centrul de ro-
taţie al culisei de la cilindrul de mătura-
re.
 Desprindeţi culisa cilindrului de mătura-
re.
 Scoateţi învelişul cilindrului de mătura-
re.
 Scoateţi cilindrul de măturare.
Poziţia de montare a cilindrului de măturat
în direcţia de deplasare
 Introduceţi noul cilindru de măturare în
cutia cilindrului de măturare şi aplicaţi-l
pe adaptorul motorului.
Notă: Atenţie la poziţia garniturii de perii la
montarea noului cilindru de măturare.
Indicaţie: Reglaţi cablul bowden în aşa fel,
ca cilindrul de măturare să se ridice la cca.
10 mm de la sol.
 Montaţi capacul cilindrului de măturare.
 Puneţi culisa cilindrului de măturare la
loc.
 Introduceţi cablul bowden la loc.
 Înş
urubaţi şuruburile de fixare.
 Fixaţi învelişul lateral cu şuruburi.
Înlocuirea măturii laterale
Verificarea cilindrului de măturare
Înlocuirea cilindrul de măturare
244 RO
