Kärcher KM 100/100 R P Manual

- 9
– La mise en service du système de ba-
layage est effectuée à l'aide d'un sys-
tème de dépression.
– S'il est impossible d'abaisser les balais
latéraux ou la brosse rotative, contrôler
si les boîtes de dépression sont correc-
tement raccordées aux flexibles, le cas
échéant ré enficher le flexible corres-
pondant.
– Si malgré tout il est toujours impossible
d'abaisser les balais latéraux ou la
brosse rotative, le système de dépres-
sion n'est plus étanche. Dans ce cas, le
service après-vente doit en être infor-
mé.

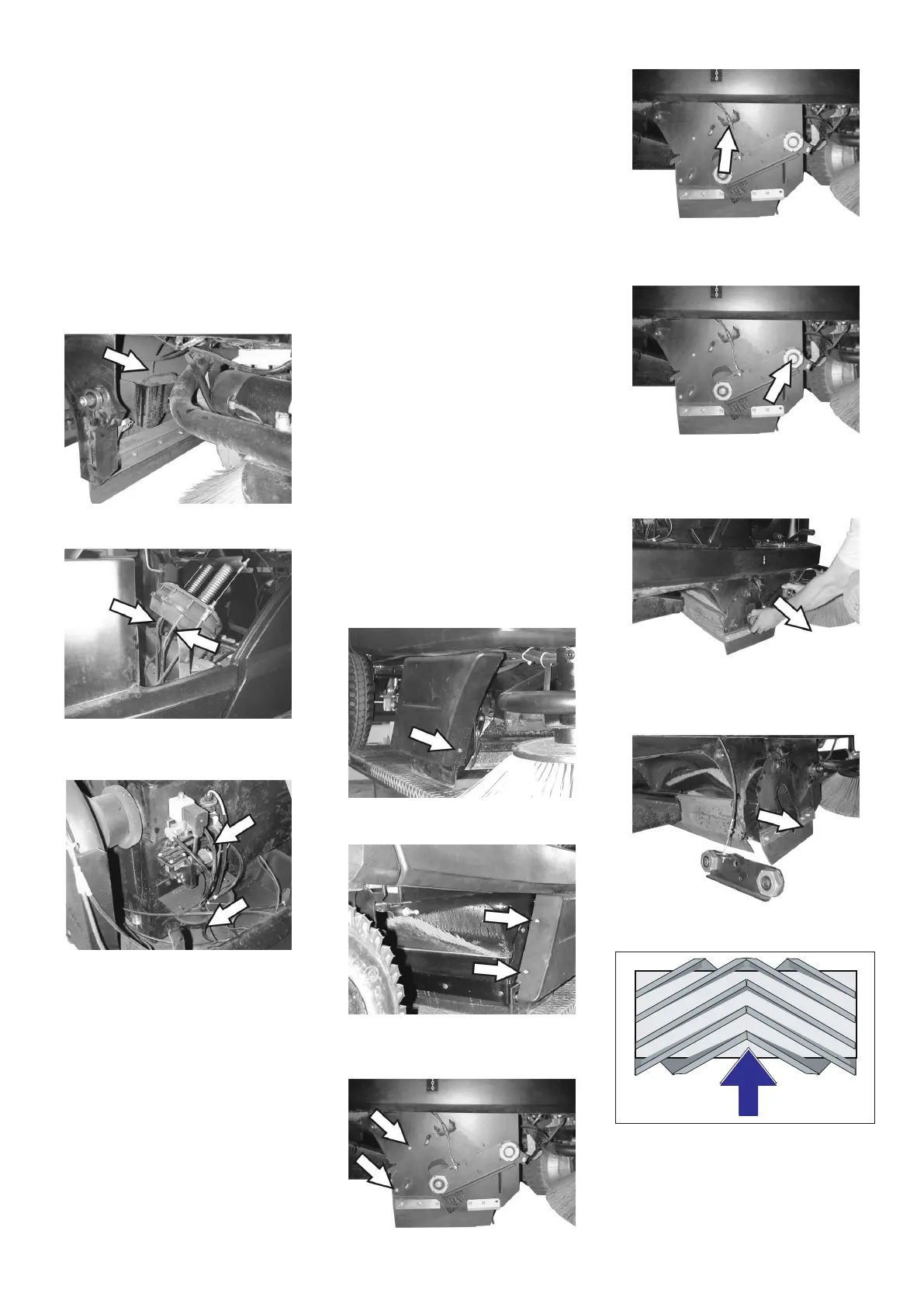

Raccord de flexible vers la boîte de dépres-
sion de l'abaissement des balais latéraux
Raccords de flexible vers la boîte de dé-
pression de l'abaissement de brosse rota-
tive
Raccords de flexible vers la pompe à vide
et la boîte de dépression (réservoir)
Remarque : la pompe à vide fonctionne
uniquement en présence de dépression
dans le système. Si la pompe devait tour-
ner en permanence, en informer le service
après-vente.
 Garer la balayeuse sur une surface
plane.
 Régler le commutateur de programmes
sur 1 (déplacement). Les balais laté-
raux sont relevés.
 Positionner l'interrupteur à clé sur "0" et
retirer la clé.
 Desserrer les 3 vis de fixation sur le
côté inférieur.
 Retirer les balais latéraux usés.
 Fixer un nouveau balai sur l'entraîneur
et serrer les écrous.
 Garer la balayeuse sur une surface
plane.
 Régler le commutateur de programmes
sur 1 (déplacement). La brosse rotative
est relevée.
 Positionner l'interrupteur à clé sur "0" et
retirer la clé.
 Sécuriser le véhicule à l'aide de cales
afin qu'il ne puisse rouler.
 Soulever légèrement et retirer le bac à
poussière des deux côtés.
 Ôter les fils et bandes de la brosse rota-
tive.
Il est nécessaire de remplacer la brosse
lorsque le nettoyage devient moins efficace
à cause de l'usure des crins.
 Garer la balayeuse sur une surface
plane.
 Régler le commutateur de programmes
sur 1 (déplacement). La brosse rotative
est relevée.
 Positionner l'interrupteur à clé sur "0" et
retirer la clé.
 Sécuriser le véhicule à l'aide de cales
afin qu'il ne puisse rouler.
 Soulever légèrement et retirer le bac à
poussière des deux côtés.
 Ôter la vis de fixation avant de l'ha-
billage latéral droit.
 Ôter la vis de fixation arrière de l'ha-
billage latéral droit.
 Déposer l'habillage latéral.
 Desserrer les vis.
 Desserrer la vis de fixation du câble
Bowden et décrocher ce dernier.
 Dévisser la vis au point de rotation du
dispositif de basculement de la brosse
rotative.
 Déposer le dispositif de basculement
de la brosse rotative.
 Retirer le couvercle brosse rotative.
 Extraire la brosse rotative.
Positionner la brosse rotative dans le sens
de la marche.
 Pousser la brosse rotative dans son
support et l'enclencher sur les tenons
d'entraînement.
Contrôler le système de dépression
Remplacer les balais latéraux
Contrôler la brosse rotative.
Changer la brosse rotative
40 FR
