- 9
– Si no puede bajarse la escoba lateral o
el cepillo rotativo, deben verificarse los
diafragmas controlados por vacío para
comprobar si los conductos flexibles
están conectados correctamente, si es
necesario debe insertarse el tubo flexi-
ble correspondiente.
– Si, a pesar de todo, no puede bajarse la
escoba lateral o el cepillo rotativo, en-
tonces el sistema de baja presión no es
estanco. En ese caso, debe avisar al
servicio de atención al cliente.

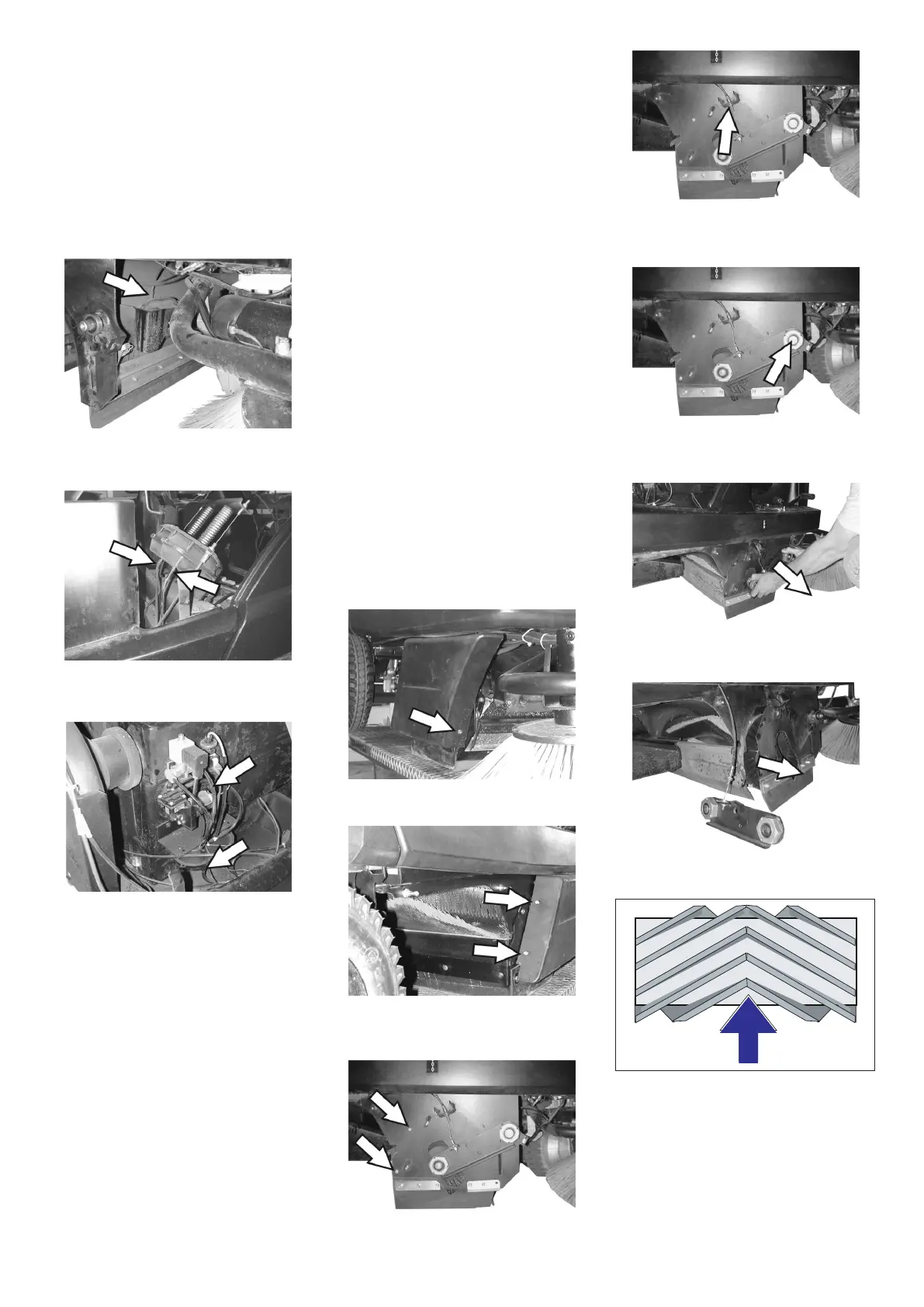

Conexión de manguera para diafragma
controlado por vacío del dispositivo de des-
censo de escoba lateral
Conexiones de manguera para diafragma
controlado por vacío del dispositivo de des-
censo de los cepillos rotativos
Conexiones de manguera para bomba de
baja presión y para diafragma controlado
por vacío (depósito)
Nota:La bomba de baja presión funciona
solamente cuando se forma baja presión
en el sistema. Si la bomba funciona de for-
ma continua, debe avisar al Servicio Técni-
co.
 Coloque la escoba mecánica sobre una
superficie plana.
 Coloque el programador en el nivel 1
(Conducción). Las escobas laterales se
elevan.
 Gire el interruptor de llave a "0" y retire
la llave.
 Afloje 3 tornillos de fijación en la parte
inferior.
 Retirar la escoba lateral desgastada.
 Coloque la escoba lateral nueva en el
arrastrador y atornille.
 Coloque la escoba mecánica sobre una
superficie plana.
 Coloque el programador en el nivel 1
(Conducción). El cepillo rotativo se ele-
va.
 Gire el interruptor de llave a "0" y retire
la llave.
 Asegure el equipo contra movimientos
accidentales con un calzo.
 Levantar y extraer el recipiente de su-
ciedad en ambos laterales.
 Extraiga las cintas y los cordones del
cepillo rotativo.
Es necesario realizar el cambio cuando el
resultado del barrido empeora ostensible-
mente debido al desgaste de las cerdas.
 Coloque la escoba mecánica sobre una
superficie plana.
 Coloque el programador en el nivel 1
(Conducción). El cepillo rotativo se ele-
va.
 Gire el interruptor de llave a "0" y retire
la llave.
 Asegure el equipo contra movimientos
accidentales con un calzo.
 Levantar y extraer el recipiente de su-
ciedad en ambos laterales.
 Afloje los tornillos de fijación delanteros
del revestimiento lateral derecho.
 Afloje los tornillos de fijación traseros
del revestimiento lateral derecho.
 Quite el revestimiento lateral.
 Aflojar los tornillos.
 Aflojar los tornillos de fijación del cable
Bowden y descolgar cable Bowden.
 Quite el tornillo de la biela del cepillo ro-
tativo en el punto de giro.
 Retire la biela del cepillo rotativo.
 Retirar la cubierta del cepillo rotativo.
 Quite el cepillo rotativo.
Montaje del cepillo rotativo en la dirección
de marcha
 Lleve el nuevo cepillo rotativo hacia la
respectiva caja y colóquelo sobre la es-
piga de transmisión.
Nota: Al montar el nuevo cepillo, tenga en
cuenta la posición de las cerdas.
Nota: Ajustar el cable Bowden de modo
que el cepillo rotativo esté aprox. a 10 mm
del suelo.
Reemplazo de la escoba lateral
Control del cepillo rotativo
Reemplazo del cepillo rotativo
85ES
