Kärcher KM 90/60 R P User Manual

- 10
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Gerät mit Keil gegen Wegrollen sichern.
 Bänder oder Schnüre von Kehrwalze
entfernen.

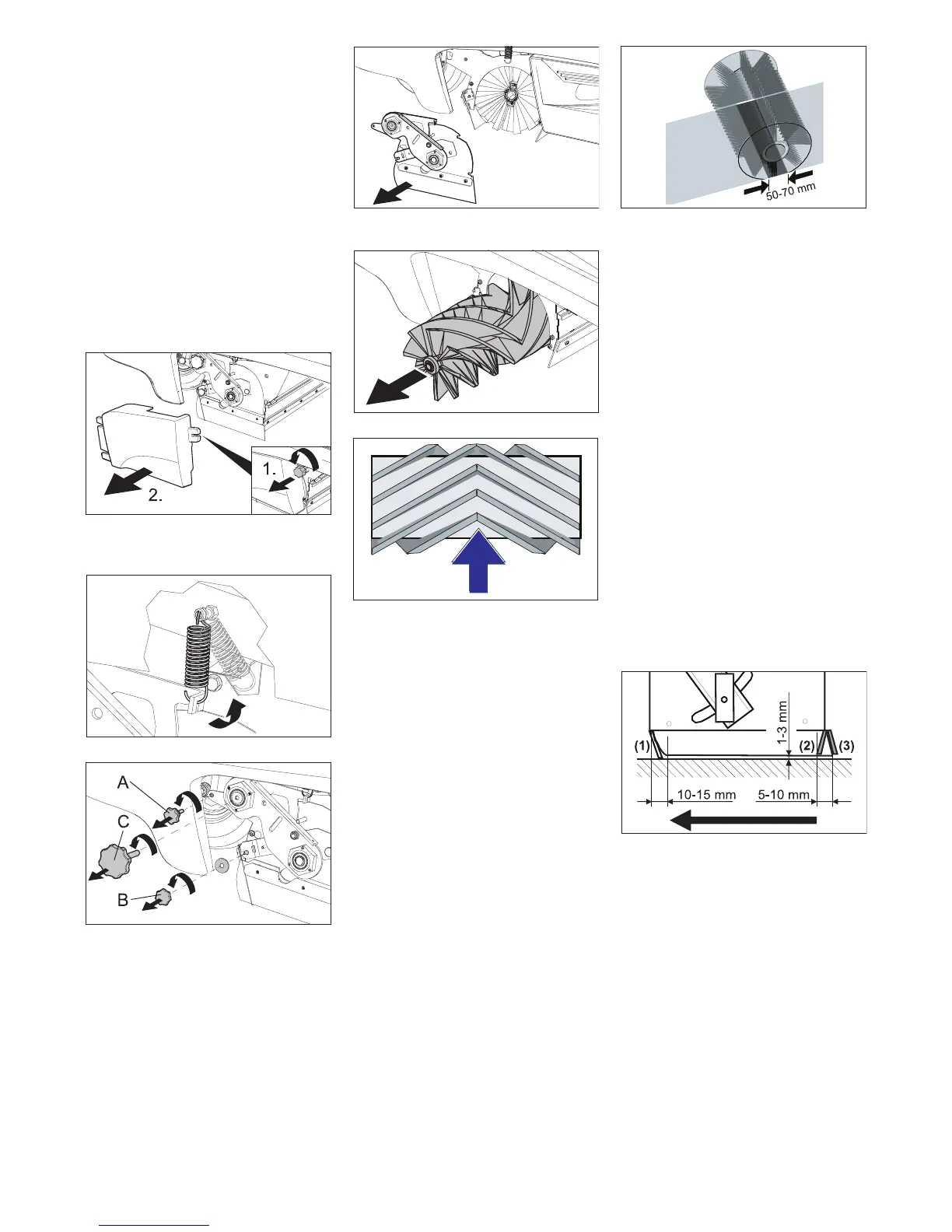

Der Wechsel ist erforderlich, wenn durch
die Abnutzung der Borsten das Kehrergeb-
nis sichtbar nachlässt.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Gerät mit Keil gegen Wegrollen sichern.
 Kehrgutbehälter auf der linken Seite
leicht anheben und herausziehen.
 Befestigungsschraube der linken Sei-
tenverkleidung lösen.
 Seitenverkleidung abnehmen.
 Zugfeder aushängen.
A Befestigungsschraube der Unterdruck-
dose
B Befestigungsmutter der Grobschmutz-
klappe
C Schraube der Kehrwalzenschwinge
 Befestigungsschraube der Unterdruck-
dose herausdrehen und Hebel lösen.
 Befestigungsmutter der Grobschmutz-
klappe herausdrehen und Grob-
schmutzklappe aushängen.
 Schraube an der Kehrwalzenschwinge
herausdrehen.
 Kehrwalzenabdeckung nach links
schieben und abnehmen.
 Kehrwalze herausnehmen.
Einbaulage der Kehrwalze in Fahrtrichtung
 Neue Kehrwalze in den Kehrwalzen-
kasten schieben und auf den Antriebs-
zapfen aufstecken.
Hinweis: Beim Einbau der neuen Kehrwal-
ze auf die Lage des Borstensatzes achten.
 Kehrwalzenabdeckung anbringen.
 Befestigungsschrauben und -mutter
anschrauben.
 Zugfeder einhängen.
 Seitenverkleidung anschrauben.
 Kehrgutbehälter auf beiden Seiten hin-
einschieben und einrasten.
 Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze und Seitenbesen
werden angehoben.
 Kehrmaschine auf einen ebenen und
glatten Boden fahren, der erkennbar
mit Staub oder Kreide bedeckt ist.
 Kehrwalze absenken und kurze Zeit
drehen lassen.
 Kehrwalze anheben.
 Pedal zum Anheben der Grobschmutz-
klappe betätigen und Pedal gedrückt
halten.
 Gerät rückwärts wegfahren.
Die Form des Kehrspiegels bildet ein
gleichmäßiges Rechteck, das zwischen 50-
70 mm breit ist.
Hinweis: Durch die schwimmende Lage-
rung der Kehrwalze stellt sich bei Abnut-
zung der Borsten der Kehrspiegel
automatisch nach. Bei zu starker Abnut-
zung ist die Kehrwalze auszutauschen.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Gerät mit Keil gegen Wegrollen sichern.
 Kehrgutbehälter auf beiden Seiten
leicht anheben und herausziehen.
 Befestigungsschrauben der Seitenver-
kleidungen auf beiden Seiten lösen.
 Seitenverkleidungen abnehmen.
 Vordere Dichtleiste
 Befestigungsmuttern der vorderen
Dichtleiste (1) etwas lösen, zum Wech-
sel abschrauben.
 Neue Dichtleiste anschrauben und Mut-
tern noch nicht fest anziehen.
 Dichtleiste ausrichten.
 Bodenabstand der Dichtleiste so ein-
stellen, dass sie sich mit einem Nach-
lauf von 10-15 mm nach hinten umlegt.
 Muttern anziehen.
 Gummileiste
 Bei Verschleiß austauschen.
 Befestigungsmuttern der Gummileiste
(2) abschrauben.
 Neue Gummileiste anschrauben.
 Hintere Dichtleiste
 Bodenabstand der Dichtleiste so ein-
stellen, dass sie sich mit einem Nach-
lauf von 5 - 10 mm nach hinten umlegt.
 Bei Verschleiß austauschen.
 Befestigungsmuttern der hinteren
Dichtleiste (3) abschrauben.
 Neue Dichtleiste anschrauben.
Kehrwalze auswechseln
Kehrspiegel der Kehrwalze prüfen
Dichtleisten einstellen und auswechseln
12 DE
