- 3

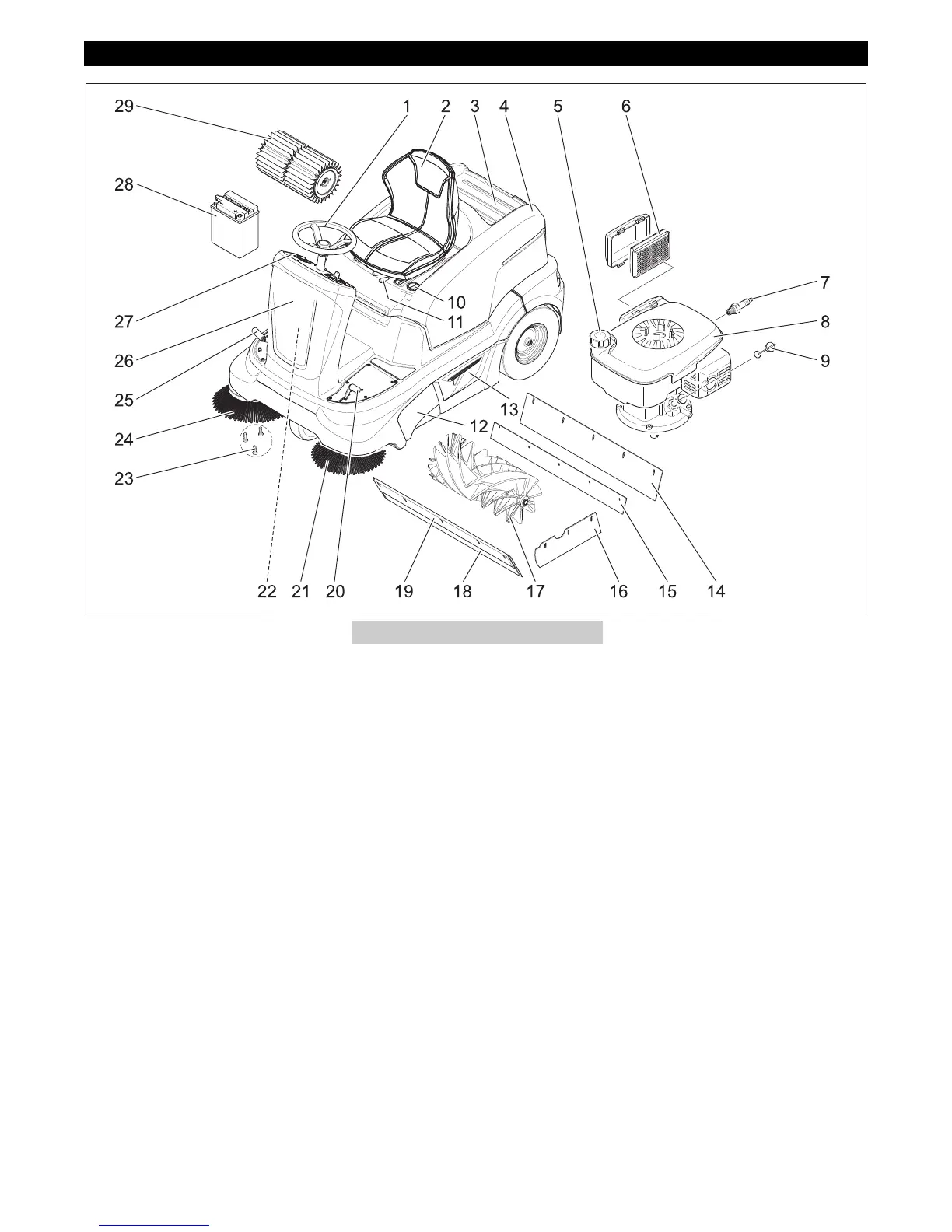

1Lenkrad
2 Sitz (mit Sitzkontaktschalter)
3 Ablagefläche
4 Gerätehaube
5 Tankverschluss
6 Luftfilter
7 Zündkerze
8 Benzin-Motor
9 Ölmessstab
10 Nass-/Trockenklappe
11 Hebel Sitzverstellung
12 Seitenverkleidung
13 Kehrgutbehälter (beidseitig)
14 Hintere Dichtleiste
15 Gummileiste
16 Seitliche Dichtleiste
17 Kehrwalze
18 Vordere Dichtleiste
19 Grobschmutzklappe
20 Pedal Grobschmutzklappe heben/sen-
ken
21 Linker Seitenbesen (Option)
22 Sicherungen (hinter Frontverkleidung)
23 Befestigung des Seitenbesens
24 Rechter Seitenbesen
25 Fahrpedal
26 Frontverkleidung
27 Bedienpult
28 Batterie (hinter Frontverkleidung)
29 Staubfilter
Gefahr
Quetschgefahr beim Schließen der Gerä-
tehaube. Deshalb Gerätehaube langsam
absenken.
Bedien- und Funktionselemente
Gerätehaube öffnen/schließen
5DE
